Instrukcja obsługi modułu przycisku Schneider Electric SysM/SysD...
Szybki przewodnik po konfiguracji i obsłudze modułu przycisku Schneider Electric SysM/SysD. Dowiedz się, jak sparować urządzenie, skonfigurować oświetlenie, ściemnianie i rolety w aplikacji Wiser.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł przycisku SysM/SysD (1-gang/2-gang) to inteligentne urządzenie sterujące, które po zamontowaniu z odpowiednią wkładką (przełącznik, ściemniacz, sterownik rolet) umożliwia zdalne zarządzanie instalacją domową. Do pełnej funkcjonalności wymagane jest połączenie z Wiser Hub 2. generacji oraz zainstalowana aplikacja Wiser Home.
Opis urządzenia
Urządzenie składa się z modułu przycisku, ramki oraz wkładki (przełącznika, ściemniacza lub sterownika rolet). Moduł obsługuje funkcje włączania/wyłączania, ściemniania oraz sterowania roletami. Wersje 1-gang i 2-gang różnią się liczbą obsługiwanych kanałów i przycisków.
Parowanie urządzenia
- Otwórz aplikację Wiser Home i przejdź do sekcji urządzeń.
- Wybierz dodawanie nowego urządzenia (ikona plusa) i wybierz odpowiedni typ (Lights > 1-gang/2-gang).
- Krótko naciśnij górną część przycisku trzy razy (w przypadku 2-gang naciśnij górny prawy przycisk).
- Upewnij się, że dioda LED miga na pomarańczowo.
- Poczekaj, aż dioda zaświeci się na zielono, co potwierdza pomyślne sparowanie.
Konfiguracja i obsługa
Po sparowaniu, urządzenie można konfigurować w aplikacji Wiser Home:
- Zmiana nazwy i lokalizacji: Możesz przypisać urządzenie do konkretnego pomieszczenia i zmienić jego nazwę.
- Identyfikacja: Funkcja migania diody LED pozwala łatwo zlokalizować fizyczne urządzenie w pomieszczeniu.
- Ściemnianie: W przypadku ściemniaczy można ustawić minimalną i maksymalną jasność oraz włączyć tryb RL-LED, jeśli występuje migotanie żarówki.
- Rolety: Można ustawić czas pełnego otwarcia i zamknięcia rolety.
Automatyzacja
Aplikacja Wiser umożliwia tworzenie zaawansowanych scenariuszy:
- Harmonogramy: Ustawianie automatycznego działania urządzeń o określonych porach.
- Momenty: Grupowanie wielu akcji w jedną scenę (np. "Filmowy wieczór").
- Automatyzacje: Wyzwalanie akcji na podstawie warunków (np. "Zamknij rolety, gdy drzwi są otwarte w nocy").
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak brak możliwości ściemniania lub migotanie światła, sprawdź obciążenie obwodu, upewnij się, że urządzenie nie jest przegrzane, lub zresetuj je do ustawień fabrycznych poprzez trzykrotne naciśnięcie przycisku i przytrzymanie go przez 10 sekund.
Dane techniczne
- Protokół komunikacji: Zigbee 3.0
- Częstotliwość pracy: 2405-2480 MHz
- Moc nadawania: < 10 mW
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Ściemnianie nie działa
Zmniejsz lub zwiększ obciążenie, pozwól urządzeniu ostygnąć lub sprawdź kompatybilność obciążenia z modułem.
Migotanie światła przy minimalnej jasności
Zwiększ minimalną jasność w aplikacji lub włącz tryb RL-LED. Jeśli problem nadal występuje, zainstaluj urządzenie korygujące obciążenie (31LCDA).
Brak reakcji rolet
Sprawdź zasilanie, okablowanie oraz czy obciążenie jest zgodne z wymaganiami modułu.
Urządzenie nie paruje się po usunięciu z aplikacji
Zresetuj urządzenie do ustawień fabrycznych (3x krótkie naciśnięcie + 1x przytrzymanie > 10s).
Przed użyciem
- Posiadaj Wiser Hub 2. generacji.
- Zainstaluj aplikację Wiser Home na smartfonie.
- Upewnij się, że wkładka (przełącznik/ściemniacz/rolety) jest poprawnie zamontowana.
- Sprawdź, czy posiadasz odpowiednią ramkę i klawisz (1-gang lub 2-gang).
Parametry w praktyce
- 2405-2480 MHz
- Zakres częstotliwości radiowej pracy urządzenia.
Ilustracje i schematy
- Strona 7: Schemat budowy przełącznika 1-gang (A: Wkładka, B: Ramka, C: Moduł przycisku, D: Klawisz).

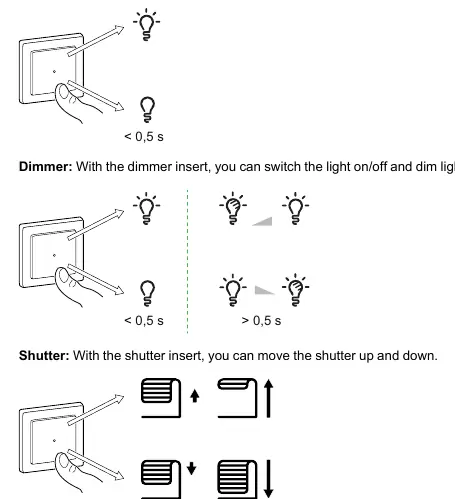

- Strona 17: Gest manualnego sterowania (krótkie naciśnięcie 0,5s dla ściemniania/rolet).
- Strona 30: Procedura resetowania (3x krótkie naciśnięcie + 1x długie > 10s).
Zgodność modelu
- Wymaga Wiser Hub 2. generacji.
- Wersja 2-gang nie obsługuje sterowania roletami.
- Tryb RL-LED nie jest dostępny dla ściemniaczy 2-gang.
