Instrukcja obsługi bezprzewodowego przełącznika Exxact 1-gang/2-gang
Szybki przewodnik po konfiguracji i obsłudze bezprzewodowego przełącznika Schneider Electric Exxact. Dowiedz się, jak sparować urządzenie z bramką Wiser, skonfigurować grupy oświetlenia i rolet, zarządzać momentami oraz wymienić baterię.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Bezprzewodowy przełącznik Exxact (1-gang/2-gang) to zasilane bateryjnie urządzenie Zigbee służące do sterowania grupami urządzeń, takimi jak oświetlenie czy rolety, oraz wyzwalania scen (momentów). Urządzenie wymaga bramki Wiser Gateway i konfiguracji za pomocą aplikacji Wiser.
Parowanie urządzenia
Urządzenie można sparować z bramką Wiser na dwa sposoby:
- Parowanie ręczne: W aplikacji Wiser wybierz dodawanie urządzenia, wybierz Wiser Hub, a następnie opcję z kodem instalacyjnym lub bez. Po wybraniu opcji naciśnij 3 razy prawy górny przycisk na przełączniku. Upewnij się, że dioda LED miga na pomarańczowo.
- Automatyczne skanowanie: W aplikacji wybierz Auto scan, włącz uprawnienia lokalizacji i Wi-Fi, a następnie naciśnij 3 razy prawy górny przycisk na przełączniku.
Konfiguracja urządzenia
W aplikacji Wiser możesz dostosować ustawienia przełącznika:
- Ikona: Zmień ikonę urządzenia, wybierając zdjęcie, ikonę z biblioteki lub zdjęcie z albumu.
- Nazwa i lokalizacja: Możesz zmienić nazwę urządzenia oraz przypisać je do konkretnego pomieszczenia.
Obsługa i funkcje
Przełącznik pozwala na przypisanie różnych funkcji do przycisków:
- Grupa oświetlenia: Krótkie naciśnięcie górnego przycisku włącza światło, dolnego wyłącza. Długie naciśnięcie przycisków pozwala na ściemnianie (zwiększanie/zmniejszanie jasności).
- Grupa rolet: Długie naciśnięcie górnego przycisku otwiera rolety, dolnego zamyka. Krótkie naciśnięcie zatrzymuje ruch.
- Momenty: Krótkie naciśnięcie przycisku wyzwala zaprogramowaną scenę.

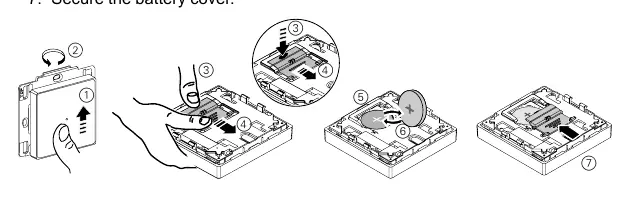

Wymiana baterii
Gdy poziom baterii jest niski, należy ją wymienić:
- Zdejmij urządzenie z płytki montażowej, przesuwając je w górę.
- Obróć urządzenie o 180 stopni, aby uzyskać dostęp do pokrywy baterii.
- Zdejmij pokrywę, wymień baterię CR2032 (plusem na zewnątrz) i zabezpiecz pokrywę.
Resetowanie urządzenia
Aby przywrócić ustawienia fabryczne, naciśnij 3 razy prawy górny przycisk, a następnie przytrzymaj go przez ponad 10 sekund, aż dioda LED zacznie migać na czerwono.
Wskaźniki LED
- Miganie na pomarańczowo: Tryb parowania aktywny.
- Stałe zielone światło: Pomyślne sparowanie.
- Miganie na czerwono: Niski poziom baterii lub tryb resetowania.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Urządzenie wyświetla się jako offline w aplikacji
Sprawdź poziom baterii lub naciśnij dowolny przycisk na przełączniku, aby go wybudzić.
Dioda LED miga na czerwono
Niski poziom baterii (<10%). Wymień baterię CR2032.
Przed użyciem
- Włóż baterię do urządzenia
- Zainstaluj aplikację Wiser
- Upewnij się, że bramka Wiser Gateway jest włączona
- Przygotuj śrubokręt do demontażu (jeśli konieczne)
Parametry w praktyce
- Częstotliwość pracy
- 2405-2480 MHz (protokół Zigbee 3.0).
- Stopień ochrony
- IP20 (do użytku wewnątrz pomieszczeń).
- Temperatura pracy
- -5 °C do 45 °C.
Ilustracje i schematy
- Schemat parowania: naciśnij 3 razy prawy górny przycisk.
- Schemat resetowania: naciśnij 3 razy, a następnie przytrzymaj przycisk przez 10 sekund.
- Wymiana baterii: przesuń w górę, obróć o 180 stopni, zdejmij pokrywę.
Zgodność modelu
- Wymaga bramki Wiser Gateway.
- Kompatybilne z urządzeniami Zigbee (oświetlenie, rolety).
