Instrukcja obsługi systemu ULP (Universal Logic Plug) Schneider Electric

Najważniejsze informacje z instrukcji

System ULP (Universal Logic Plug) firmy Schneider Electric służy do budowy rozwiązań dystrybucji energii, integrujących funkcje pomiarowe, komunikacyjne i wspomagające obsługę wyłączników. Dokument ten zawiera wytyczne dotyczące projektowania, instalacji i konfiguracji systemu ULP dla różnych serii wyłączników, w tym PowerPacT oraz MasterPacT.

Opis systemu ULP

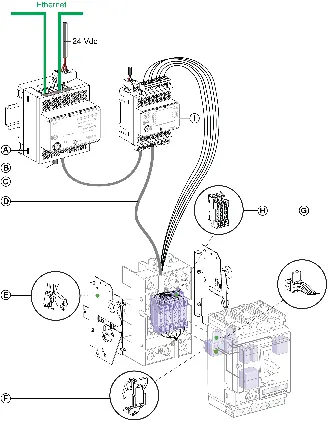

System ULP opiera się na jednostkach IMU (Intelligent Modular Unit), które składają się z wyłącznika (lub rozłącznika) z wewnętrznym modułem komunikacyjnym oraz zewnętrznych modułów ULP. Główne komponenty systemu to:

• Interfejsy komunikacyjne: IFE (Ethernet), IFM (Modbus-SL).
• Moduły wejść/wyjść (IO).
• Wyświetlacze (FDM121).
• Okablowanie ULP (kable RJ45).

Zasady łączenia i instalacji

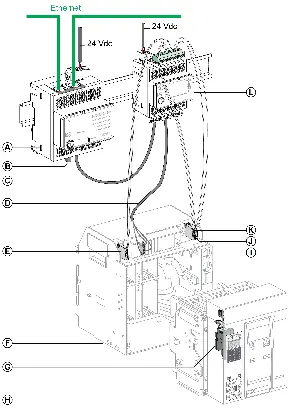

Moduły ULP w ramach jednej jednostki IMU łączy się za pomocą kabli ULP (RJ45) w topologii łańcuchowej (daisy-chain). Kluczowe zasady:

• Każdy moduł ULP posiada dwa identyczne porty RJ45.
• Ostatni moduł w linii ULP musi być zakończony terminatorem (ULP line termination, nr kat. TRV00880).

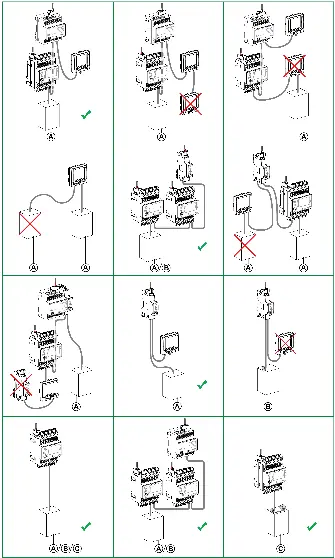

• Nie należy łączyć jednostek IMU ze sobą za pomocą kabli ULP; do tego celu służą sieci komunikacyjne (Ethernet/Modbus).
• Promień gięcia kabli ULP musi wynosić minimum 50 mm.

Zasilanie systemu

System ULP wymaga zasilania 24 Vdc. Zasady zasilania obejmują:

• Zalecane topologie: gwiazda (dla minimalizacji zakłóceń EMC) lub łańcuchowa (dla ciągłości pracy).
• Pobór prądu każdego portu RJ45 ULP jest ograniczony do 300 mA.
• Zasilacze muszą być typu SELV (Safety Extra Low Voltage).
• W przypadku długich linii Modbus, konieczne może być zastosowanie segmentacji zasilania.

Sieci komunikacyjne

System wspiera komunikację poprzez:

• Modbus-SL: Wykorzystuje interfejsy IFM. Wymaga odpowiedniego okablowania i terminacji linii (120 Ω lub 150 Ω).
• Ethernet: Wykorzystuje interfejsy IFE lub EIFE. Obsługuje topologie gwiazdy i łańcucha.

Architektury systemu

Instrukcja definiuje cztery główne architektury systemu ULP:

• Standalone: Brak komunikacji zewnętrznej.
• Centralized Modbus: Interfejsy IFM/IFE zgrupowane w wyspy na szynie DIN.
• Distributed Modbus: Interfejsy IFM rozproszone blisko modułów ULP.
• Ethernet: Architektury oparte na interfejsach IFE/EIFE, oferujące wysoką niezawodność (gwiazda) lub konkurencyjność (łańcuch).
