Instrukcja obsługi bezprzewodowego łącznika Schneider Electric SysM/SysD
Szybki przewodnik po konfiguracji i obsłudze bezprzewodowego łącznika Schneider Electric SysM/SysD. Dowiedz się, jak sparować urządzenie z aplikacją Wiser Home, przypisać akcje, wymienić baterię i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy bezprzewodowego łącznika Schneider Electric SysM/SysD (wersje 1-gang i 2-gang). Jest to urządzenie zasilane bateryjnie, które komunikuje się w sieci Zigbee i służy do sterowania innymi urządzeniami w systemie Wiser Home. Urządzenie nie wymaga okablowania, co ułatwia montaż w dowolnym miejscu.
Parowanie urządzenia
Aby połączyć łącznik z systemem Wiser Hub:
- Otwórz aplikację Wiser Home i przejdź do sekcji urządzeń.
- Wybierz dodawanie nowego urządzenia (Appliances > Connected Wireless Switch).
- Na urządzeniu 2-gang naciśnij trzykrotnie prawy górny przycisk (w wersji 1-gang naciśnij trzykrotnie środkowy przycisk).
- Upewnij się, że dioda LED miga na pomarańczowo.
- Poczekaj, aż dioda zaświeci się na zielono, co potwierdza poprawne sparowanie.
Konfiguracja i obsługa
Za pomocą aplikacji Wiser Home możesz:
- Przypisać akcje: np. włączanie/wyłączanie światła lub sterowanie roletami.
- Przypisać momenty: np. sceny typu "Dobranoc" lub "Film".
- Zmienić nazwę urządzenia: w ustawieniach szczegółowych.
- Zidentyfikować urządzenie: funkcja migania diodą LED ułatwia odnalezienie konkretnego łącznika w pomieszczeniu.

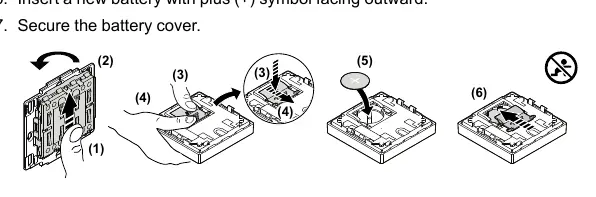

Wymiana baterii
Gdy poziom baterii jest niski (sygnalizowane w aplikacji lub miganiem diody na czerwono przy naciśnięciu):
- Zdejmij moduł z płytki montażowej, przesuwając go w górę.
- Obróć moduł o 180 stopni, aby uzyskać dostęp do pokrywy baterii.
- Zdejmij pokrywę, używając kciuków.
- Wyjmij starą baterię i naciśnij dowolny przycisk na urządzeniu przez kilka sekund.
- Włóż nową baterię CR2032 (plusem na zewnątrz) i zamknij pokrywę.
Resetowanie urządzenia
Aby przywrócić ustawienia fabryczne:
- Naciśnij trzykrotnie przycisk (szybko, poniżej 0,5 s), a następnie naciśnij i przytrzymaj go przez ponad 10 sekund.
- Dioda zacznie migać na czerwono, co oznacza tryb resetowania.
- Po zakończeniu resetu urządzenie zrestartuje się i zamiga na zielono.
Dane techniczne
- Typ baterii: CR2032
- Żywotność baterii: do 5 lat
- Protokół komunikacji: Zigbee 3.0
- Zasięg: 100 m w otwartej przestrzeni
- Temperatura pracy: -5 °C do 45 °C
- Stopień ochrony: IP20
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Dioda LED miga na czerwono
Bateria jest słaba lub rozładowana. Wymień baterię na nową typu CR2032.
Urządzenie wyświetla status offline w aplikacji
Bateria może być rozładowana lub urządzenie utraciło połączenie z siecią. Wymień baterię lub naciśnij dowolny przycisk, aby wybudzić urządzenie.
Przed użyciem
- Upewnij się, że posiadasz zainstalowaną bramkę Wiser Hub.
- Pobierz i zainstaluj aplikację Wiser Home.
- Sprawdź, czy urządzenie znajduje się w zasięgu sieci Zigbee.
- Przygotuj baterię CR2032.
Ilustracje i schematy
- Parowanie: Naciśnij przycisk 3 razy szybko, dioda powinna migać na pomarańczowo.
- Resetowanie: Naciśnij 3 razy szybko, a następnie przytrzymaj przycisk przez ponad 10 sekund.
Zgodność modelu
- Wymaga bramki Wiser Hub do działania w systemie.
- Współpracuje z urządzeniami Zigbee.
