Instrukcja obsługi bezprzewodowego łącznika Schneider Electric Odace 1-gang/2-gang

Najważniejsze informacje z instrukcji

Bezprzewodowy łącznik Odace to urządzenie zasilane bateryjnie, służące do sterowania grupą urządzeń Zigbee (np. oświetleniem lub roletami) w ramach sieci Zigbee. Urządzenie wymaga do działania aplikacji Wiser Home oraz bramki Wiser Hub. Przed montażem należy pamiętać o izolacji przewodów 230V, jeśli łącznik jest instalowany w puszce ściennej.

Opis urządzenia

Łącznik występuje w wersji 1-gang (jeden klawisz) lub 2-gang (dwa klawisze). Urządzenie jest bezprzewodowe, co eliminuje potrzebę okablowania. Posiada wskaźnik LED informujący o statusie parowania, resetowania oraz niskim poziomie baterii.

Parowanie z Wiser Hub

Aby sparować urządzenie:

1. W aplikacji Wiser Home przejdź do sekcji Devices, wybierz +, a następnie Appliances.
2. Wybierz odpowiedni typ urządzenia (1-gang lub 2-gang).
3. Zdejmij klawisz (rocker) łącznika.
4. Krótko naciśnij przycisk (A) 3 razy.
5. Poczekaj, aż dioda LED zacznie migać na pomarańczowo, a następnie zmieni kolor na zielony.
6. W aplikacji postępuj zgodnie z instrukcjami, aby zakończyć proces.

Konfiguracja i obsługa

W aplikacji Wiser Home możesz przypisać do przycisków łącznika:

• Akcje: np. włączanie/wyłączanie światła, sterowanie roletami.
• Momenty: np. sceny typu "Dobranoc" (wyłączenie świateł, zamknięcie rolet).

Aby usunąć przypisaną akcję lub moment, wybierz urządzenie w aplikacji, naciśnij przycisk i wybierz opcję usuwania.

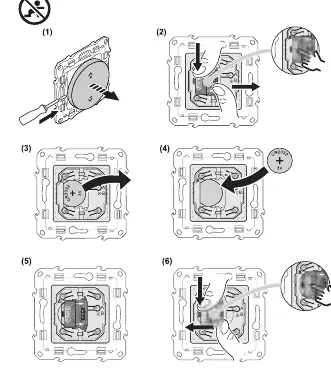

Wymiana baterii

Gdy poziom baterii jest niski (powiadomienie w aplikacji), należy wymienić baterię CR2032:

1. Zdejmij klawisz za pomocą śrubokręta.
2. Naciśnij i przytrzymaj pokrywę baterii w oznaczonym miejscu, przesuwając ją, aby otworzyć.
3. Wyjmij starą baterię i naciśnij dowolny przycisk na kilka sekund.
4. Włóż nową baterię (strona z plusem skierowana na zewnątrz).
5. Zamknij pokrywę baterii.

Resetowanie urządzenia

Resetowanie jest wymagane przy wymianie Hub-a lub zmianie konfiguracji (np. z 1-gang na 2-gang):

1. Zdejmij klawisz.
2. Naciśnij przycisk (A) 3 razy krótko (<0,5 s), a następnie naciśnij i przytrzymaj przez ponad 10 sekund.
3. Dioda LED zacznie migać na czerwono. Zwolnij przycisk.
4. Urządzenie zrestartuje się i wróci do ustawień fabrycznych.

Rozwiązywanie problemów

• Dioda miga na czerwono: Niski poziom baterii. Wymień baterię.
• Urządzenie offline w aplikacji: Bateria rozładowana lub brak połączenia z siecią. Naciśnij przycisk, aby wybudzić urządzenie.
• Błąd połączenia z Hubem: Jeśli dioda miga czerwono/zielono, urządzenie może być w trybie Bluetooth. Zresetuj urządzenie, aby wrócić do trybu Zigbee.

Dane techniczne

• Bateria: CR2032
• Żywotność baterii: do 5 lat
• Częstotliwość: 2405-2480 MHz
• Protokół: Zigbee 3.0
• Stopień ochrony: IP20
• Temperatura pracy: -5 °C do 45 °C
