Instrukcja obsługi czujnika ruchu Casambi BLE to DALI PIR 10A
Szybki przewodnik po instalacji i konfiguracji czujnika ruchu Casambi BLE to DALI z przekaźnikiem 10A. Dowiedz się, jak poprawnie podłączyć urządzenie, dostosować zasięg detekcji za pomocą masek soczewki i unikać błędów montażowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Czujnik Casambi BLE to DALI to urządzenie sufitowe łączące funkcje detekcji obecności (PIR), zbierania światła dziennego oraz sterowania oświetleniem DALI w sieci mesh Casambi. Przed instalacją należy bezwzględnie odłączyć zasilanie. Urządzenie nie powinno być montowane w pobliżu źródeł ciepła, klimatyzatorów, wentylatorów ani w miejscach narażonych na bezpośrednie działanie światła słonecznego lub silne przeciągi, gdyż może to powodować fałszywe alarmy.
Opis urządzenia
Czujnik integruje technologię radiową Casambi z systemami DALI, umożliwiając sterowanie oświetleniem, grupowanie opraw oraz tworzenie scen świetlnych. Urządzenie posiada wbudowany przekaźnik 10A, co pozwala na bezpośrednie sterowanie obciążeniem.
Instalacja i podłączenie
Podłączenie elektryczne musi być wykonane zgodnie ze schematem:
- L (Input): Przewód czarny (18 AWG)
- N (Input): Przewód biały (18 AWG)
- L1 (Output): Przewód czerwony (18 AWG)
- DA (Output): Przewód niebieski (22 AWG)
- DA (Yellow): Przewód różowy (22 AWG)
Przewody muszą być pewnie zamocowane w zaciskach. Długość odizolowania przewodu powinna wynosić 10 mm. Przed wykonaniem testów izolacji obwodu należy odłączyć czujnik od zasilania.

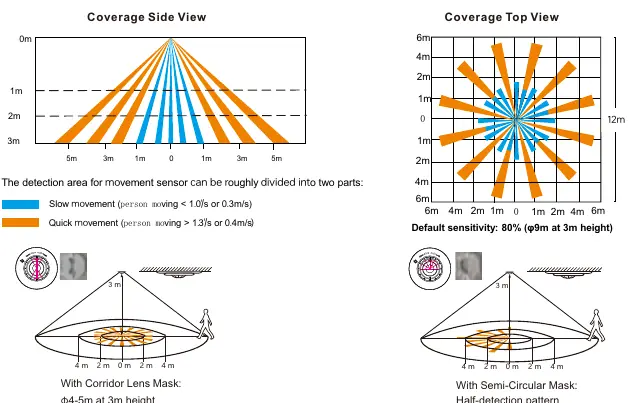

Konfiguracja zasięgu detekcji
Zasięg detekcji można modyfikować za pomocą dołączonych masek soczewki:
- Maska korytarzowa: Pozwala na zawężenie pola widzenia do kształtu korytarza (ok. 4-5m przy wysokości montażu 3m).
- Maska półkolista: Pozwala na ograniczenie detekcji do połowy obszaru.
Wydajność detekcji zależy od warunków otoczenia, takich jak wysokość montażu (zalecane 2-6m, maks. 6m), temperatura oraz obecność przeszkód.
Środki ostrożności
Aby uniknąć błędnego działania, nie należy montować czujnika:
- Naprzeciwko szklanych drzwi lub okien (ryzyko interferencji światła).
- W pobliżu dużych, poruszających się obiektów.
- W miejscach o częstych zmianach temperatury (lodówki, piekarniki).
- W miejscach o dużym przepływie powietrza.
Dane techniczne
- Napięcie zasilania: 100-277VAC 50/60Hz
- Przekaźnik: Maks. 10A, 100-277V (obciążenie rezystancyjne)
- Pobór mocy w trybie czuwania: poniżej 0.5W
- Klasa ochrony: IP20, Klasa II
- Zasięg radiowy: 50m w otwartej przestrzeni
- Temperatura pracy: -10°C do +50°C
Informacje o producencie
Casambi
Praktyczna pomoc
Typowe problemy
Fałszywe alarmy (samoczynne włączanie światła)
Sprawdź, czy czujnik nie znajduje się w pobliżu źródeł ciepła (klimatyzatory, wentylatory, grzejniki) lub czy nie jest skierowany na okna/szklane drzwi.
Brak reakcji oświetlenia po wejściu do pomieszczenia
Upewnij się, że przewody są poprawnie podłączone zgodnie ze schematem (L, N, L1, DA) i czy zasilanie jest włączone.
Zbyt duży obszar detekcji
Zastosuj maskę soczewki (korytarzową lub półkolistą), aby ograniczyć pole widzenia czujnika.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed przystąpieniem do montażu.
- Sprawdź, czy napięcie sieciowe mieści się w zakresie 100-277VAC.
- Zweryfikuj, czy miejsce montażu nie jest narażone na bezpośrednie światło słoneczne.
- Upewnij się, że przewody są odizolowane na długość 10 mm.
- Sprawdź, czy w zasięgu czujnika nie znajdują się duże rośliny lub meble blokujące detekcję.
Parametry w praktyce
- Przekaźnik 10A
- Maksymalne obciążenie prądowe, jakie może obsłużyć czujnik (dla obciążeń rezystancyjnych).
- Zasięg 10-12m
- Maksymalny zasięg detekcji ruchu przy montażu na wysokości 3 metrów.
Ilustracje i schematy
- Schemat połączeń wskazuje na konieczność podłączenia zasilania L i N oraz wyjść sterujących L1 (przekaźnik) i DA (DALI).
- Wizualizacja masek soczewki pokazuje, jak fizycznie ograniczyć zasięg detekcji czujnika.
Zgodność modelu
- Współpracuje z driverami LED DALI lub oprawami oświetleniowymi DALI.
- Wymaga sieci Casambi do pełnej konfiguracji i sterowania.
