Instrukcja obsługi oświetlenia awaryjnego Beghelli Microdot TR 10L
Szybki przewodnik po montażu, podłączeniu i konfiguracji oświetlenia awaryjnego Beghelli Microdot TR 10L. Sprawdź schematy połączeń, ustawienia autonomii oraz znaczenie wskaźników LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Beghelli Microdot TR 10L to oświetlenie awaryjne przeznaczone do montażu wpuszczanego w sufit lub ścianę. Urządzenie wymaga zasilania 230V 50Hz i posiada wbudowany akumulator LiFe 3.2V 1.5Ah. Przed przystąpieniem do instalacji należy upewnić się, że otwór montażowy ma odpowiednią średnicę (30 mm lub 40 mm z adapterem).
Montaż i instalacja
Urządzenie jest przeznaczone do montażu wpuszczanego. W zależności od wybranego otworu montażowego należy zastosować odpowiednie akcesoria:
- Otwór 30 mm: Standardowy montaż bez adaptera.
- Otwór 40 mm: Wymaga użycia dołączonego adaptera.
- Głębokość: Należy zapewnić odpowiednią przestrzeń za powierzchnią montażową (min. 140 mm dla otworu 40 mm, min. 180 mm dla otworu 30 mm).

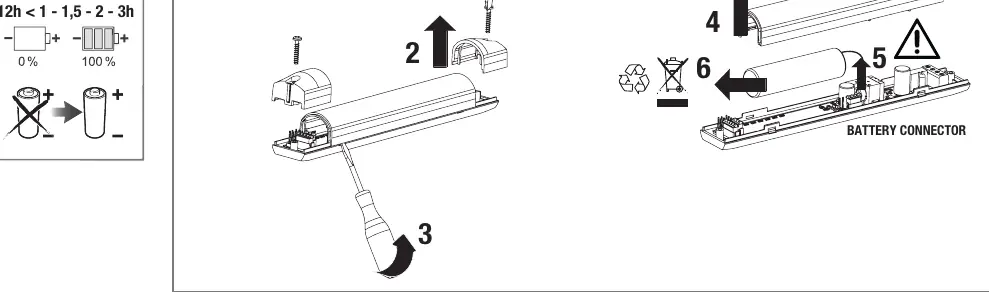

Przed uruchomieniem należy podłączyć złącze akumulatora (Battery Connector) znajdujące się wewnątrz obudowy.
Modyfikacja optyki

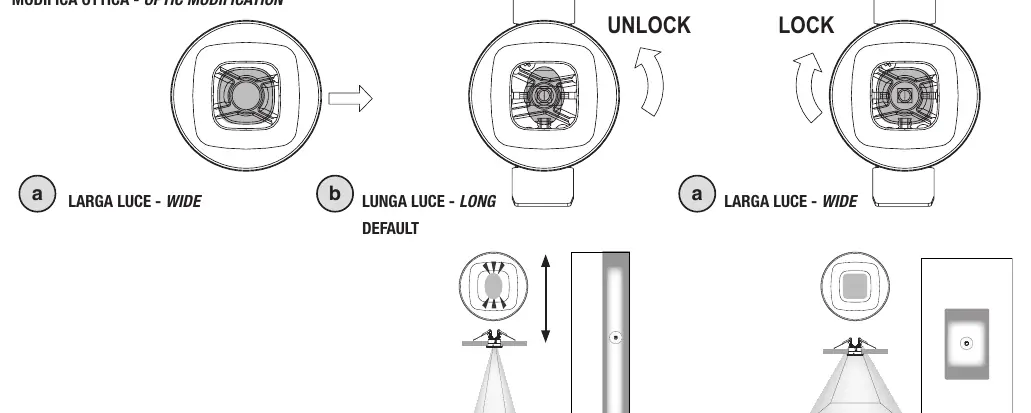

Oświetlenie pozwala na zmianę charakterystyki rozsyłu światła poprzez obrót soczewki:
- Larga Luce (Wide): Szeroki kąt świecenia.
- Lunga Luce (Long): Wąski, wydłużony kąt świecenia (ustawienie domyślne).
Aby zmienić ustawienie, należy przekręcić soczewkę zgodnie z oznaczeniami UNLOCK/LOCK na obudowie.
Podłączenie elektryczne i konfiguracja
Podłączenie zasilania odbywa się poprzez zaciski L, N, D-, D+. Zaciski D- i D+ służą do sterowania zdalnego (Inibit, kod 2730).
Konfiguracja trybu pracy oraz czasu autonomii odbywa się za pomocą zworek (Jumper):
- Tryb pracy: Wybór między SE (Non-maintained) a SA (Maintained).
- Autonomia: Możliwość ustawienia czasu pracy awaryjnej: 1h, 1.5h, 2h lub 3h.
Należy upewnić się, że przewody są poprawnie zabezpieczone, a izolacja podstawowa jest zachowana.
Wskaźniki LED i obsługa
Stan urządzenia sygnalizowany jest za pomocą diody LED:
- Zielone światło ciągłe: Akumulator jest ładowany.
- Czerwone światło ciągłe: Akumulator jest odłączony.
W celu wprowadzenia urządzenia w tryb spoczynku (rest-mode), należy skorzystać z dedykowanego pilota Inibit (kod 2730).
Bezpieczeństwo
Urządzenie powinno być używane wyłącznie zgodnie z przeznaczeniem. Akumulator oraz źródło światła LED są niewymienne. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis przy użyciu oryginalnych części zamiennych.
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED świeci światłem ciągłym
Akumulator jest odłączony. Sprawdź połączenie złącza akumulatora wewnątrz urządzenia.
Urządzenie nie świeci w trybie awaryjnym
Sprawdź, czy akumulator został podłączony oraz czy zworki konfiguracyjne są ustawione poprawnie.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 230V 50Hz.
- Upewnij się, że otwór montażowy ma średnicę 30 mm lub 40 mm (z adapterem).
- Podłącz złącze akumulatora przed zamknięciem obudowy.
- Skonfiguruj zworki (Jumper) zgodnie z wymaganym trybem pracy (SE/SA) i czasem autonomii.
- Sprawdź, czy soczewka jest ustawiona w żądanym trybie (Wide/Long).
Parametry w praktyce
- LiFe 3.2V 1.5Ah
- Typ i parametry wbudowanego akumulatora litowo-żelazowo-fosforanowego.
Ilustracje i schematy

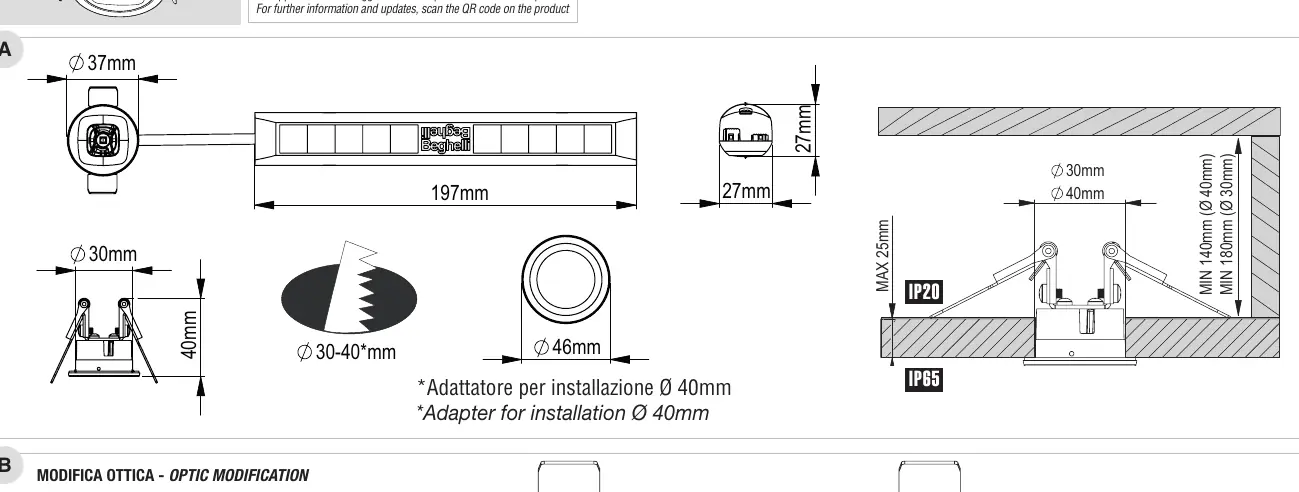

- Schemat montażu pokazuje wymiary otworu (30/40mm) oraz głębokość montażową.

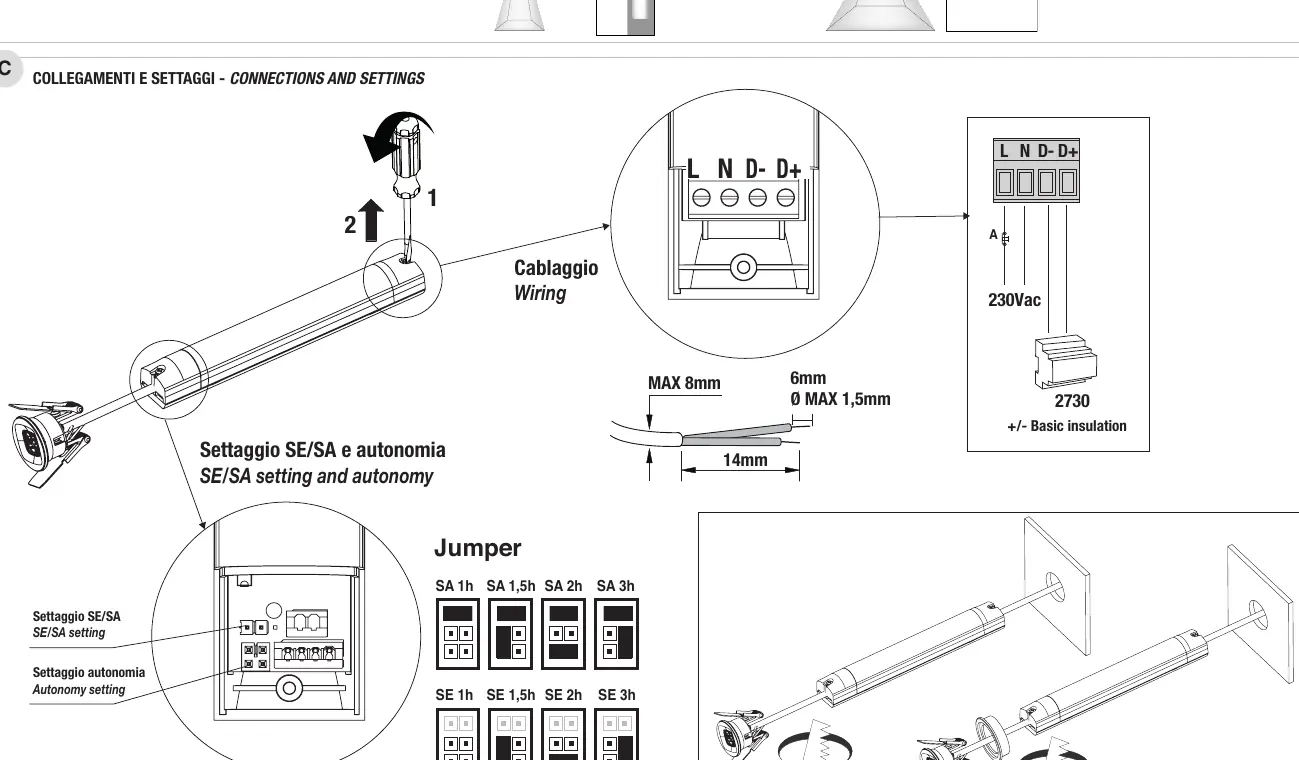

- Schemat połączeń wskazuje zaciski L, N, D-, D+ oraz sposób podłączenia zasilania 230V.
- Schemat zworek (Jumper) pokazuje konfigurację czasu autonomii (1h-3h) i trybu pracy (SE/SA).
Zgodność modelu
- Urządzenie współpracuje z pilotem zdalnego sterowania Inibit (kod 2730).
- Zakres temperatur pracy: 0-40°C.
