Instrukcja obsługi zasilacza LED Skydance 150W 0/1-10V (LN-150-12-AS)

Najważniejsze informacje z instrukcji

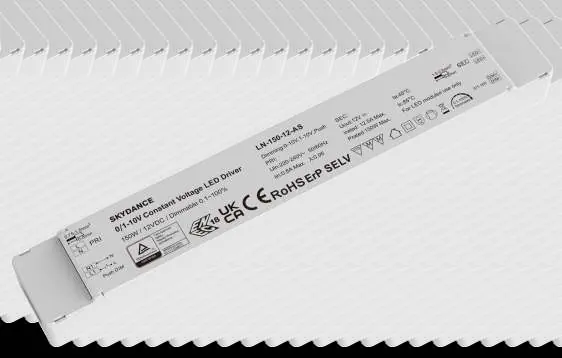

Zasilacz LED Skydance serii LN (model LN-150-12-AS) to urządzenie o stałym napięciu wyjściowym 12V i mocy 150W, przeznaczone do zasilania oświetlenia LED. Urządzenie obsługuje ściemnianie za pomocą sygnału 0/1-10V lub przycisku zwiernego (Push DIM). Uwaga: Nie należy używać obu metod ściemniania jednocześnie, gdyż może to prowadzić do nieprawidłowego działania.

Opis urządzenia i zastosowanie

Zasilacz jest przeznaczony do użytku wewnątrz pomieszczeń (stopień ochrony IP20). Znajduje zastosowanie w oświetleniu taśmami LED, oświetleniu hotelowym/sklepowym oraz panelach świetlnych. Urządzenie charakteryzuje się wysoką sprawnością (91%) i niskim poborem mocy w trybie czuwania.

Instrukcja montażu i okablowania

Montaż musi być przeprowadzony przez wykwalifikowanego specjalistę. Przed podłączeniem należy upewnić się, że zasilanie jest wyłączone.

• Wejście (PRI): Podłącz zasilanie AC (L, N) do zacisków wejściowych. Wymagany przekrój przewodu: 0.75-1.5mm².
• Wyjście (SEC): Podłącz taśmę LED do zacisków LED+ i LED-. Wymagany przekrój przewodu: 1.5-2.5mm².
• Ściemnianie 0/1-10V: Podłącz sygnał sterujący do odpowiednich portów DIM+ i DIM-.
• Ściemnianie Push Switch: Podłącz przycisk zwierny zgodnie ze schematem.

Zaleca się zachowanie odstępu min. 20 cm między zasilaczami w celu zapewnienia prawidłowego odprowadzania ciepła.

Ściemnianie i sterowanie

Urządzenie obsługuje pięć rodzajów sygnałów ściemniania: 0-10V, 1-10V, 10V PWM, rezystor oraz przycisk zwierny (Push DIM). Funkcje przycisku Push DIM:

• Krótkie naciśnięcie: Włączanie/wyłączanie światła.
• Długie naciśnięcie (1-6s): Płynne ściemnianie/rozjaśnianie.
• Pamięć ściemniania: Zasilacz zapamiętuje ostatni poziom jasności po wyłączeniu.
• Synchronizacja: W przypadku wielu sterowników, długie naciśnięcie (>10s) synchronizuje wszystkie urządzenia w grupie.

Zabezpieczenia i konserwacja

Zasilacz posiada wbudowane zabezpieczenia przed przegrzaniem, przeciążeniem oraz zwarciem. W przypadku wystąpienia awarii, urządzenie automatycznie wyłącza wyjście i wznawia pracę po usunięciu przyczyny usterki. Należy regularnie sprawdzać temperaturę pracy w punkcie Tc (maks. 85°C).

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie, sprawdź poprawność okablowania. Pamiętaj, że zasilacz nie wspiera funkcji "hot plug-in" (podłączania pod napięciem) – jeśli podłączono obciążenie, należy zrestartować urządzenie poprzez odcięcie zasilania lub użycie interfejsu ściemniania.
