Instrukcja obsługi sterownika LED AVSL 153.743UK RGB/RGBW

Najważniejsze informacje

Sterownik AVSL 153.743UK to bezprzewodowe urządzenie przeznaczone do obsługi taśm LED RGB lub RGBW (12V lub 24V). Urządzenie oferuje sterowanie za pomocą pilota radiowego (RF), obsługę trybów muzycznych (reakcja na dźwięk przez mikrofon lub wejście audio 3.5mm) oraz możliwość zapisu własnych ustawień kolorów (DIY).

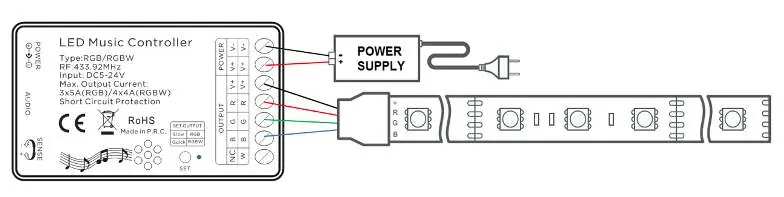

Montaż i podłączenie

Przed podłączeniem upewnij się, że zasilacz i sterownik mają wystarczającą wydajność prądową dla użytej taśmy LED. W przypadku długich odcinków taśmy konieczne może być zastosowanie wzmacniaczy sygnału.

• Podłączenie taśmy: Podłącz przewody taśmy (R, G, B, W oraz V+) do odpowiednich zacisków śrubowych na sterowniku.
• Zasilanie: Podłącz zasilanie 12V lub 24V do gniazda DC5521 lub zacisków zasilania na sterowniku.
• Wejście audio: Opcjonalnie podłącz źródło dźwięku do gniazda 3.5mm, jeśli nie chcesz korzystać z wbudowanego mikrofonu.

Pierwsze uruchomienie i parowanie

Po podłączeniu zasilania usuń plastikową zawleczkę z baterii pilota (CR2025). Użyj przycisku SET na sterowniku, aby wybrać typ taśmy: wskaźnik będzie migał wolno dla RGB i szybko dla RGBW.

Jeśli pilot nie reaguje, można go sparować ponownie:

1. Metoda 1: Przytrzymaj przycisk "FLASH", włącz zasilanie sterownika. Diody zaświecą się na biało (50% jasności). Naciśnij "FLASH" 3 razy w ciągu 3 sekund.
2. Metoda 2: Włącz zasilanie. Przytrzymaj przycisk "SET" na sterowniku przez 5 sekund, aż zaświeci się wskaźnik. Następnie przytrzymaj "SET" i naciśnij "FLASH" na pilocie.

Obsługa i tryby pracy

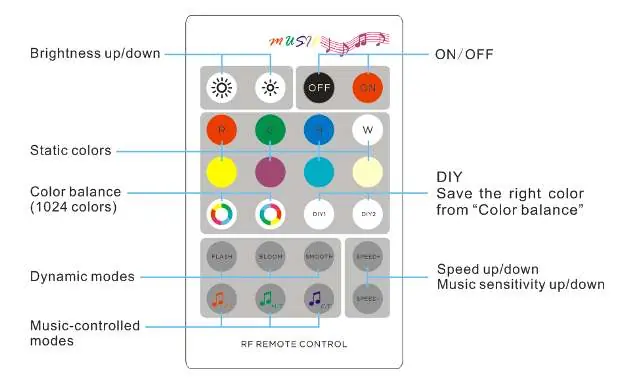

Pilot umożliwia pełną kontrolę nad oświetleniem:

• Kolory statyczne: Wybierz kolor za pomocą przycisków na pilocie.
• Tryby dynamiczne: Użyj przycisków FLASH, BLOOM lub SMOOTH. Prędkość można regulować przyciskami SPEED+/SPEED-.
• Tryby muzyczne: F.T. (błysk), M.T. (płynne przejścia), C.T. (przewijanie kolorów). Czułość mikrofonu reguluje się pokrętłem na obudowie sterownika.
• DIY: Ustaw kolor za pomocą przycisków balansu kolorów, a następnie przytrzymaj przycisk DIY 1 lub 2 przez 3 sekundy, aby zapisać ustawienie.

Bezpieczeństwo

Urządzenie nie jest wodoodporne. Nie narażaj go na wilgoć, zanurzenie w wodzie ani nadmierną siłę. W przypadku uszkodzenia nie używaj urządzenia i nie próbuj go naprawiać samodzielnie, gdyż grozi to utratą gwarancji.
