Matryca HDMI 4x4 AVSL 128.850UK - Instrukcja obsługi
Szybki przewodnik po matrycy HDMI 4x4 AVSL 128.850UK. Dowiedz się, jak podłączyć urządzenia, skonfigurować rozdzielczość za pomocą przełączników EDID i rozwiązywać problemy z sygnałem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Matryca HDMI 4x4 AVSL 128.850UK umożliwia przełączanie sygnału między 4 urządzeniami źródłowymi a 4 wyświetlaczami. Urządzenie obsługuje rozdzielczości do 4K@60Hz i posiada funkcję ekstrakcji dźwięku z wyjścia HDMI nr 1. Kluczowym elementem konfiguracji jest ustawienie przełączników EDID w celu dopasowania rozdzielczości i formatu audio do podłączonych wyświetlaczy.
Opis urządzenia
Urządzenie posiada metalową obudowę z panelem sterowania na froncie oraz portami połączeniowymi z tyłu. Na przednim panelu znajdują się przyciski wyboru wyjścia (1), diody LED wskazujące aktywne źródło (2), czujnik podczerwieni (3) oraz przełączniki EDID (5). Tylny panel zawiera wejścia HDMI (7), wyjścia HDMI (10), gniazdo zasilania (6) oraz wyjścia audio (8, 9).
Instrukcja podłączenia

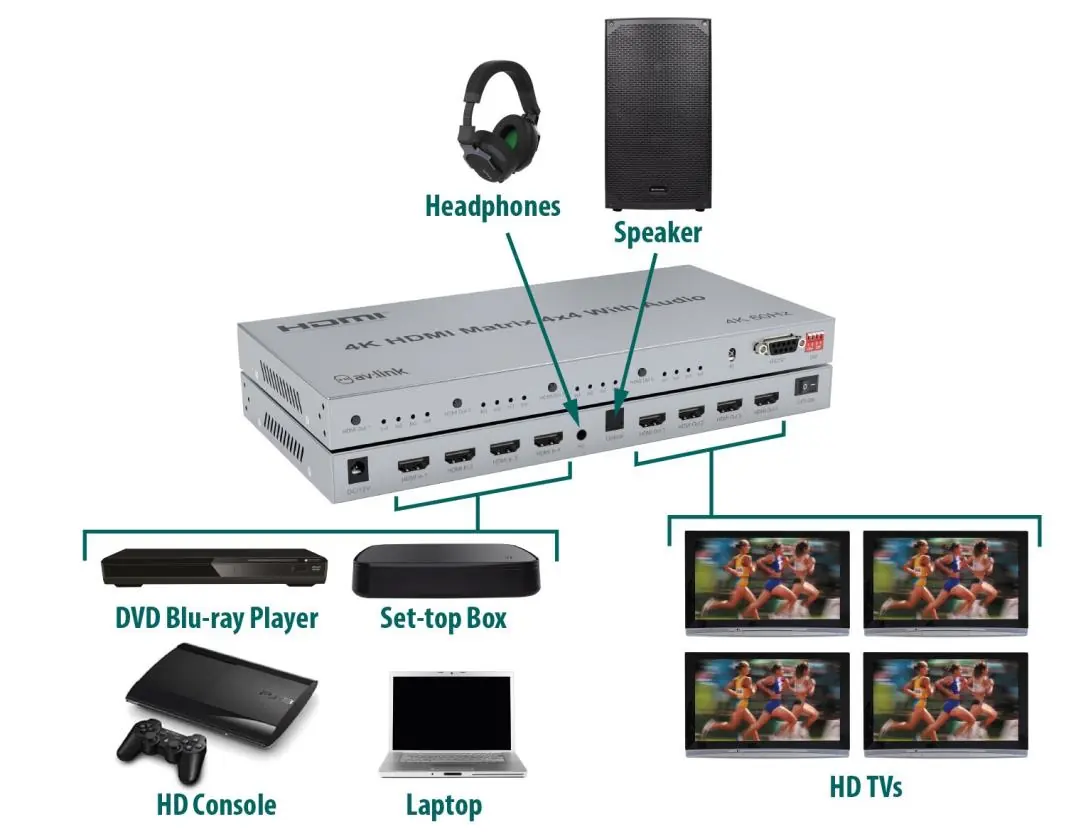

- Podłącz urządzenia źródłowe (np. odtwarzacze, konsole) do wejść HDMI (7).
- Podłącz wyświetlacze do wyjść HDMI (10).
- Podłącz zasilacz 12V do gniazda (6) i włącz urządzenie.
- Aby wyprowadzić dźwięk do zewnętrznego systemu audio lub słuchawek, użyj wyjścia SPDIF (9) lub 3.5mm (8) – pamiętaj, że te wyjścia działają tylko dla sygnału z wyjścia HDMI nr 1.
Ważne ograniczenia kabli: Dla rozdzielczości 4K@30Hz lub Full HD maksymalna długość kabla HDMI wynosi 15m (dla 4K@60Hz jest to 5m).
Konfiguracja EDID

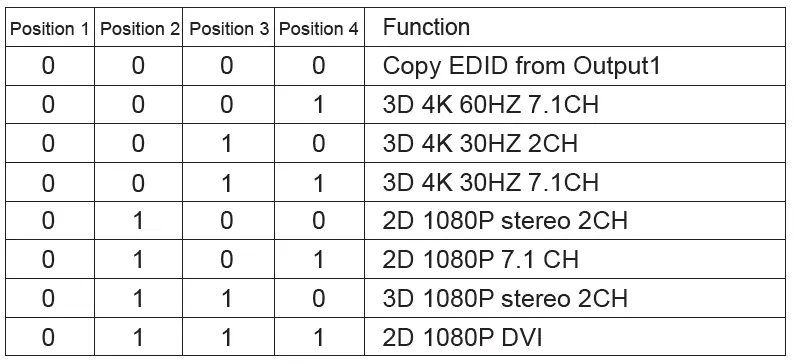

Przełączniki EDID (5) służą do wymuszenia określonej rozdzielczości i formatu dźwięku. Ustawienie przełącznika w górę oznacza wartość 0, a w dół wartość 1. Odpowiednie kombinacje pozwalają na wybór trybów takich jak 4K 60Hz 7.1CH, 2D 1080P stereo itp.
Obsługa urządzenia
Przełączanie między źródłami odbywa się za pomocą przycisków na przednim panelu (1) lub dołączonego pilota IR. Aktualnie wybrane źródło dla każdego wyjścia jest sygnalizowane przez diody LED (2).
Bezpieczeństwo
- Nie wystawiaj urządzenia na działanie wody ani wilgoci.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
- W przypadku długiej przerwy w użytkowaniu odłącz zasilanie od sieci.
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak obrazu 4K
Upewnij się, że używasz certyfikowanych kabli HDMI 4K. Sprawdź, czy długość kabla nie przekracza 5m dla 4K@60Hz.
Brak dźwięku w zewnętrznym systemie audio
Wyjścia audio (SPDIF/3.5mm) działają tylko dla sygnału z wyjścia HDMI nr 1. Upewnij się, że źródło jest przypisane do tego wyjścia.
Nieprawidłowa rozdzielczość obrazu
Skonfiguruj przełączniki EDID zgodnie z tabelą w instrukcji, aby wymusić odpowiedni format dla Twojego wyświetlacza.
Przed użyciem
- Sprawdź zawartość zestawu: matryca, zasilacz 12V, pilot IR.
- Przygotuj odpowiednie kable HDMI (certyfikowane dla 4K).
- Upewnij się, że urządzenia źródłowe i wyświetlacze są wyłączone przed podłączeniem.
- Ustaw przełączniki EDID zgodnie z wymaganą rozdzielczością i formatem audio.
Ilustracje i schematy
- Panel przedni zawiera przyciski wyboru wyjścia (1), diody LED (2) oraz czujnik IR (3).
- Panel tylny zawiera wejścia HDMI (7), wyjścia HDMI (10) oraz gniazda audio (8, 9).
Zgodność modelu
- Wyjścia audio (SPDIF i 3.5mm) działają tylko dla sygnału z wyjścia HDMI nr 1.
- Maksymalna długość kabla HDMI zależy od rozdzielczości (5m dla 4K@60Hz, 15m dla 4K@30Hz/FHD).
