Instrukcja obsługi konwertera HDMI na SCART AVSL 122.417UK
Szybki przewodnik po konwerterze HDMI na SCART AVSL 122.417UK. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować ustawienia regionu oraz rozwiązać typowe problemy z obrazem i dźwiękiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Konwerter AVSL 122.417UK służy do przesyłania sygnału wideo z nowoczesnych urządzeń HDMI (np. odtwarzacze Blu-Ray, konsole, laptopy) do starszych telewizorów wyposażonych w złącze SCART. Urządzenie wymaga zasilania USB 5V 1A. Kluczowe jest przestrzeganie maksymalnych długości kabli: 7 metrów dla HDMI oraz 8 metrów dla SCART.
Opis urządzenia i zawartość zestawu
W zestawie znajduje się konwerter HDMI na SCART oraz przewód zasilający USB. Urządzenie posiada wejście HDMI, wyjście SCART, gniazdo zasilania DC 5V oraz przełącznik regionu PAL/NTSC.
Podłączenie i instalacja
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz kabel HDMI do wejścia w konwerterze, a drugi koniec do urządzenia źródłowego (np. konsoli lub odtwarzacza). Maksymalna długość kabla to 7 metrów.
- Podłącz kabel SCART do wyjścia w konwerterze, a drugi koniec do telewizora lub wyświetlacza. Maksymalna długość kabla to 8 metrów.
- Podłącz dostarczony przewód zasilający USB do gniazda DC/5V w konwerterze, a wtyczkę USB do zasilacza 1A.
- Włącz zasilanie. Czerwona dioda LED powinna się zaświecić, sygnalizując poprawne działanie.
Ustawienia i obsługa
Urządzenie posiada przełącznik regionu znajdujący się na obudowie. Należy ustawić go w odpowiedniej pozycji w zależności od regionu:
- PAL: dla Wielkiej Brytanii i krajów UE.
- NTSC: dla treści z USA.
Rozwiązywanie problemów
Jeśli wystąpią problemy z działaniem urządzenia, sprawdź poniższe punkty:
- Dioda zasilania nie świeci: Upewnij się, że przewód USB jest poprawnie podłączony i używasz zasilacza o parametrach 1A.
- Brak dźwięku lub słaba jakość: Sprawdź, czy kable HDMI i SCART są dobrze dociśnięte. Upewnij się, że głośność w urządzeniu wyświetlającym nie jest wyciszona.
- Brak obrazu lub słaba jakość: Upewnij się, że urządzenie źródłowe jest włączone. Sprawdź stan kabli. Jeśli problem nadal występuje, sprawdź, czy rozdzielczość urządzenia źródłowego jest kompatybilna z konwerterem.
Bezpieczeństwo
Urządzenie nie jest wodoodporne i nie powinno być narażone na wilgoć ani nadmierną siłę. Nie należy próbować samodzielnie naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Dioda zasilania nie świeci
Sprawdź, czy przewód USB jest poprawnie podłączony do konwertera i czy używasz zasilacza 1A.
Brak dźwięku lub słaba jakość
Sprawdź, czy kable HDMI i SCART są dobrze podłączone oraz czy głośność w telewizorze nie jest wyciszona.
Brak obrazu lub słaba jakość
Upewnij się, że urządzenie źródłowe jest włączone, kable są sprawne, a rozdzielczość urządzenia źródłowego jest obsługiwana.
Przed użyciem
- Zasilacz USB 5V 1A
- Kabel HDMI (maksymalna długość 7m)
- Kabel SCART (maksymalna długość 8m)
- Urządzenie źródłowe HDMI
- Telewizor ze złączem SCART
Parametry w praktyce
- Wejście HDMI
- Obsługuje sygnał do 1080p przy 60Hz.
- Wyjście SCART
- Obsługuje standardy PAL oraz NTSC.
- Temperatura pracy
- Urządzenie może pracować w zakresie od -10°C do 55°C.
Ilustracje i schematy

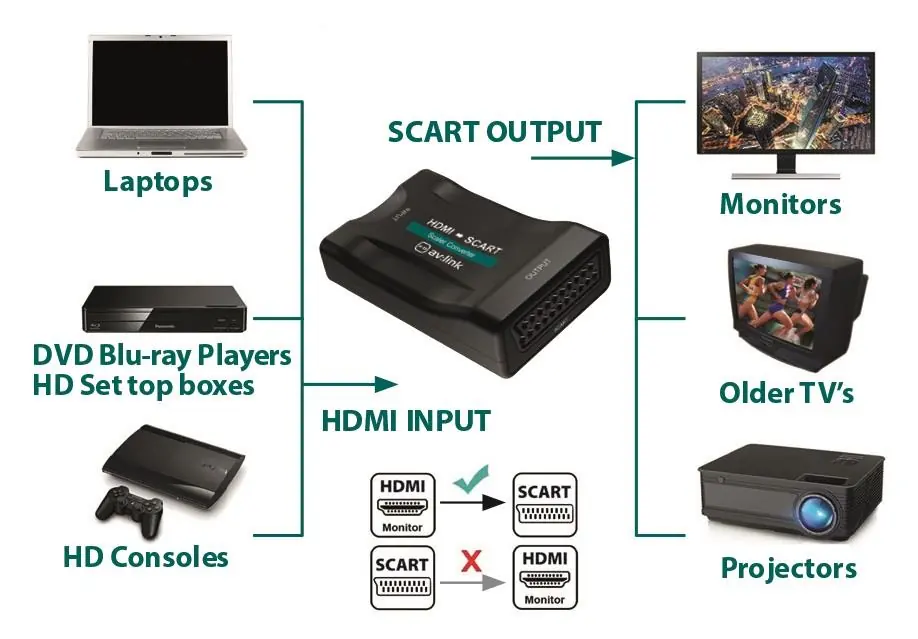

- Schemat połączeń pokazuje przepływ sygnału: Urządzenie źródłowe (Laptop/Konsola) -> Kabel HDMI -> Konwerter -> Kabel SCART -> Wyświetlacz (TV/Monitor).

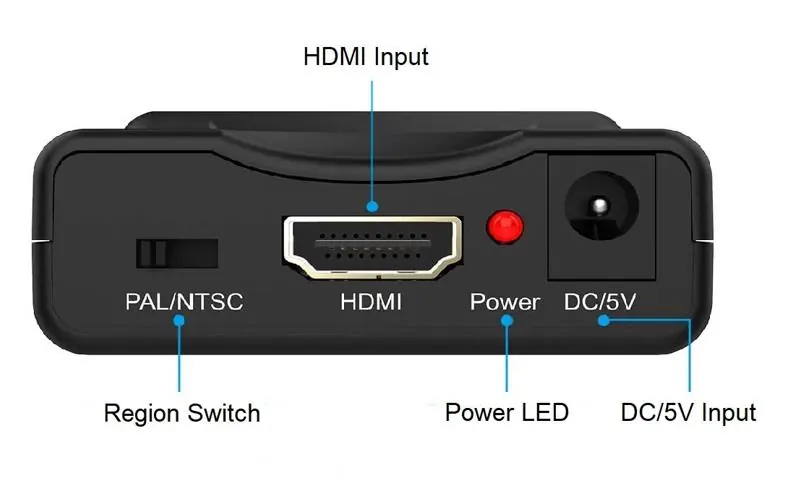

- Panel tylny zawiera przełącznik PAL/NTSC, wejście HDMI, diodę zasilania oraz gniazdo zasilania DC 5V.
Zgodność modelu
- Urządzenie konwertuje sygnał cyfrowy HDMI na analogowy SCART.
- Nie należy używać urządzenia w warunkach wilgotnych.
- Maksymalna długość kabla HDMI wynosi 7 metrów, a SCART 8 metrów.
