Instrukcja obsługi rozdzielacza HDMI 8K AVSL 128.863UK
Szybki przewodnik po instalacji i konfiguracji rozdzielacza HDMI 8K AVSL 128.863UK. Dowiedz się, jak podłączyć urządzenia, ustawić przełączniki EDID i uzyskać najlepszą jakość obrazu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Rozdzielacz HDMI 8K AVSL 128.863UK umożliwia podłączenie jednego źródła sygnału HDMI do ośmiu wyświetlaczy jednocześnie. Urządzenie obsługuje rozdzielczości do 7680 x 4320 przy 60Hz oraz posiada 8-trybowy przełącznik EDID, co pozwala na precyzyjne dopasowanie formatów wideo i audio.
Instalacja i podłączenie
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz wyjście urządzenia źródłowego do wejścia (Input) rozdzielacza za pomocą kabla HDMI.
- Podłącz wyjścia rozdzielacza (Output 1-8) do wejść wyświetlaczy za pomocą kabli HDMI.
- Podłącz dołączony zasilacz 5V do rozdzielacza i gniazdka sieciowego.
- Upewnij się, że używasz certyfikowanych kabli HDMI 8K, aby zachować pełną rozdzielczość.
- Maksymalna łączna długość kabli dla sygnału 8K@60Hz wynosi 10 metrów (5m wejście + 5m wyjście).
- Niebieskie diody LED na przednim panelu zaświecą się, gdy źródło i wyświetlacze zostaną poprawnie podłączone i zasilone.
Konfiguracja EDID
Urządzenie posiada przełączniki DIP (dip switches) do konfiguracji EDID. Przełącznik 1 służy wyłącznie do trybu aktualizacji. Ustawienia przełączników (0 = góra, 1 = dół):
- 0 0 0: Kopiuj EDID tylko z wyjścia 1
- 0 0 1: Kompatybilność wsteczna (wyjścia 1-2)
- 0 1 0: 4K/60Hz 2ch
- 0 1 1: 1080p 3D 2ch
- 1 0 0: 8K/60Hz 7.1ch
- 1 0 1: 4K/30Hz 2ch
- 1 1 0: 1080p 2D 2ch
- 1 1 1: 1080p 2D 7.1ch
Dane techniczne
- Rozdzielczość wideo: do 7680 x 4320 @ 60Hz
- Obsługa audio: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
- Zasilanie: Wejście 100-240V AC, Wyjście 5V/2A DC
- Wymiary: 310 x 90 x 24 mm
- Waga: 864g
- Złącza dodatkowe: RS232 (tylko aktualizacja firmware), gniazdo IR 3.5mm
Bezpieczeństwo
Dla zachowania bezpieczeństwa elektrycznego:
- Nigdy nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
- Odłącz zasilanie, jeśli urządzenie nie będzie używane przez dłuższy czas.
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak obrazu w rozdzielczości 8K
Upewnij się, że używasz certyfikowanych kabli HDMI 8K. Sprawdź, czy łączna długość kabli nie przekracza 10 metrów (5m wejście + 5m wyjście).
Brak sygnału na wyświetlaczach
Sprawdź, czy zasilacz 5V jest poprawnie podłączony i czy świecą się niebieskie diody LED na przednim panelu.
Problemy z formatem audio lub wideo
Dostosuj ustawienia przełączników EDID zgodnie z tabelą w instrukcji, aby wymusić odpowiedni format dla Twoich urządzeń.
Przed użyciem
- Sprawdź zawartość opakowania (rozdzielacz, zasilacz, nóżki gumowe).
- Przygotuj certyfikowane kable HDMI 8K odpowiedniej długości.
- Upewnij się, że masz dostęp do gniazdka sieciowego dla zasilacza 5V.
- Zaplanuj rozmieszczenie urządzeń tak, aby kable nie przekraczały 5m na wejściu i wyjściu dla 8K.
Ilustracje i schematy

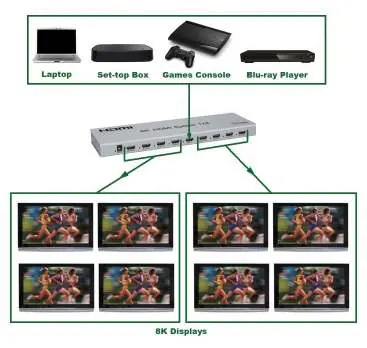

- Schemat aplikacji pokazuje podłączenie różnych źródeł (laptop, konsola, odtwarzacz) do rozdzielacza, a następnie do ośmiu wyświetlaczy.
- Tabela EDID wskazuje pozycje przełączników DIP (0=góra, 1=dół) dla różnych konfiguracji rozdzielczości i dźwięku.
Zgodność modelu
- Urządzenie wymaga certyfikowanych kabli HDMI 8K dla pełnej wydajności.
- Maksymalna łączna długość kabli dla 8K@60Hz to 10m.
- Port IR wymaga zewnętrznego zestawu przedłużacza (brak w zestawie).
