Instrukcja obsługi przełącznika HDMI av:link 128.841UK
Szybki przewodnik po obsłudze przełącznika HDMI av:link 128.841UK. Dowiedz się, jak poprawnie podłączyć urządzenia, korzystać z funkcji automatycznego przełączania oraz jakie są wymagania dotyczące kabli dla rozdzielczości 4K.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przełącznik HDMI av:link 128.841UK umożliwia podłączenie do trzech źródeł sygnału HDMI do jednego wyświetlacza. Urządzenie obsługuje sygnały w standardzie HDMI 2.0, w tym rozdzielczość 4K przy 60Hz. Przełączanie między źródłami odbywa się automatycznie (wybór najnowszego aktywnego urządzenia) lub ręcznie za pomocą pilota czy przycisku na obudowie.
Opis urządzenia i zawartość zestawu
W skład zestawu wchodzą:
- Przełącznik HDMI 3x1
- Pilot zdalnego sterowania na podczerwień
- Zasilacz 5V DC
- Instrukcja obsługi
Na przednim panelu znajdują się diody LED informujące o aktywnym wejściu oraz przycisk SELECT. Na tylnym panelu umieszczono porty wejściowe HDMI (IN1, IN2, IN3), port wyjściowy (HDMI OUT) oraz gniazdo zasilania 5V.

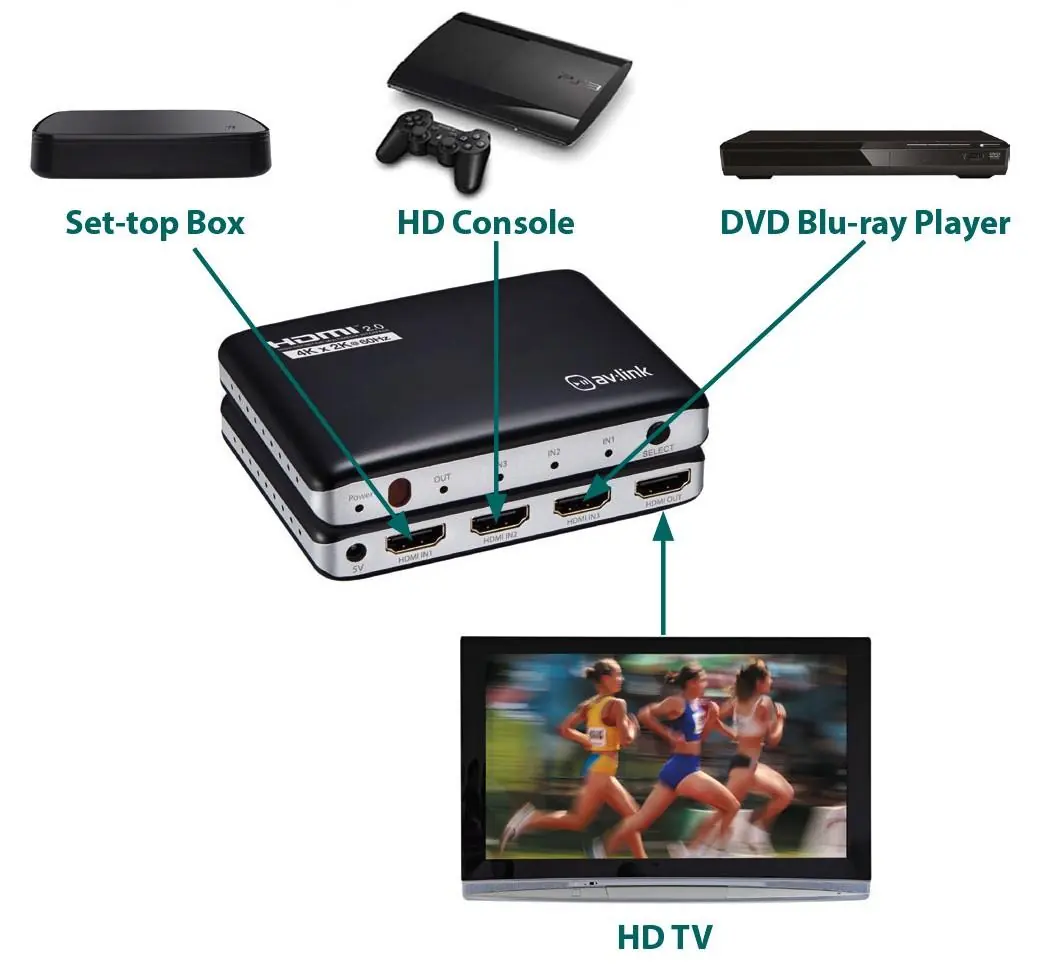

Podłączenie i instalacja
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz kabel HDMI z portu wyjściowego (HDMI OUT) przełącznika do telewizora lub monitora.
- Podłącz urządzenia źródłowe (np. konsolę, odtwarzacz, dekoder) do portów wejściowych (HDMI IN 1-3) za pomocą kabli HDMI.
- Podłącz dołączony zasilacz 5V do gniazda zasilania w przełączniku i włącz go do sieci.
Ważne uwagi dotyczące kabli: Aby zachować rozdzielczość 4K, zawsze używaj certyfikowanych kabli HDMI. Maksymalna łączna długość kabla wynosi 16 metrów dla sygnałów 4K przy 30Hz lub Full HD oraz 8 metrów dla sygnałów 4K przy 60Hz.
Obsługa
Urządzenie posiada funkcję inteligentnego przełączania (auto-select), która automatycznie wybiera najnowsze aktywne urządzenie źródłowe. Możesz również ręcznie przełączać źródła za pomocą przycisku SELECT na obudowie lub dołączonego pilota.
Dane techniczne
- Wersja HDMI: 2.0b
- Obsługiwana rozdzielczość: do 3840 x 2160 przy 60Hz
- Formaty audio: DTS-HD, Dolby-trueHD, DTS, Dolby-AC3, DSD
- Zasilanie: 5V / 1A
- Zakres temperatur pracy: od -15°C do +55°C
- Wymiary: 102 x 79 x 22 mm
- Waga: 90g
Bezpieczeństwo
- Urządzenie nie może być zanurzane w wodzie ani wystawiane na działanie wilgoci.
- Nie należy używać urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- W przypadku długich okresów nieużywania, odłącz zasilacz od sieci.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu w rozdzielczości 4K
Upewnij się, że używasz certyfikowanych kabli HDMI 4K. Sprawdź, czy łączna długość kabli nie przekracza limitów (8m dla 4K@60Hz).
Urządzenie nie przełącza się automatycznie
Upewnij się, że urządzenie źródłowe jest włączone i przesyła sygnał. Możesz wymusić przełączenie ręcznie przyciskiem SELECT lub pilotem.
Przed użyciem
- Sprawdź zawartość opakowania (przełącznik, pilot, zasilacz).
- Przygotuj kable HDMI o odpowiedniej długości (zgodnie z limitami dla 4K).
- Upewnij się, że masz dostęp do gniazdka elektrycznego dla zasilacza 5V.
- Wyłącz urządzenia przed podłączeniem kabli HDMI.
Parametry w praktyce
- Maksymalna długość kabla
- Kluczowy parametr dla jakości sygnału: 16m dla 4K@30Hz/FHD, 8m dla 4K@60Hz.
Ilustracje i schematy
- Panel tylny: Zawiera porty wejściowe HDMI IN 1-3, port wyjściowy HDMI OUT oraz gniazdo zasilania 5V.
- Panel przedni: Zawiera diody LED sygnalizujące aktywne wejście oraz przycisk SELECT do ręcznego wyboru źródła.
Zgodność modelu
- Urządzenie wymaga zasilania zewnętrznego 5V/1A.
- Kompatybilne z urządzeniami 4K (3840 x 2160 @ 60Hz).
