Instrukcja obsługi przełącznika HDMI 3x1 av-link 128.820UK

Najważniejsze informacje

Przełącznik HDMI 3x1 av-link 128.820UK umożliwia podłączenie do trzech źródeł sygnału HDMI do jednego wyświetlacza. Urządzenie posiada funkcję automatycznego wyboru aktywnego źródła oraz możliwość ręcznego przełączania za pomocą pilota lub przycisku na obudowie. Przed instalacją upewnij się, że używasz kabli HDMI o odpowiedniej długości (maksymalnie 15m dla wejść i 25m dla wyjścia).

Opis urządzenia i zawartość zestawu

W skład zestawu wchodzi:

• Przełącznik HDMI 3x1
• Pilot zdalnego sterowania (IR)

Na przednim panelu urządzenia znajdują się diody LED (L1, L2, L3) wskazujące aktualnie wybrane wejście oraz przycisk "Select" służący do ręcznego przełączania między źródłami.

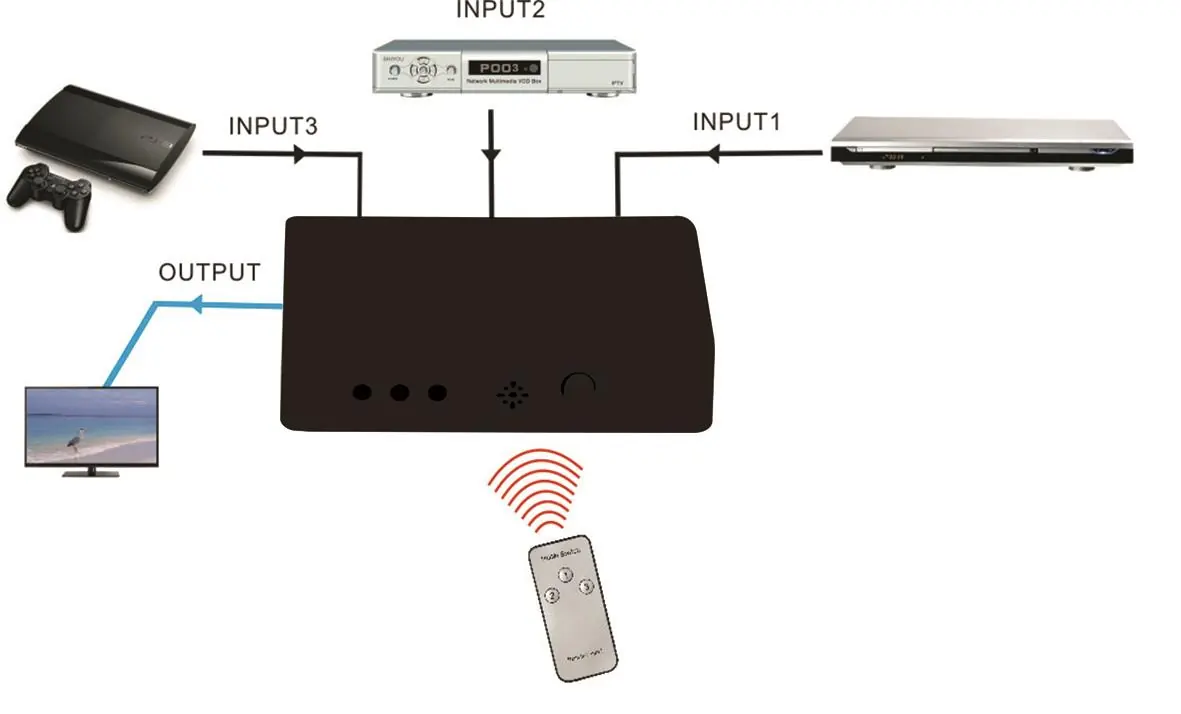

Instalacja i podłączenie

Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:

1. Podłącz kabel HDMI z wyświetlacza (telewizora lub monitora) do portu wyjściowego (Output) znajdującego się z boku urządzenia. Maksymalna zalecana długość kabla to 25 metrów.
2. Podłącz urządzenia źródłowe (np. odtwarzacz DVD, konsolę do gier, dekoder) do portów wejściowych (Input 1, Input 2, Input 3). Maksymalna zalecana długość kabla dla każdego wejścia to 15 metrów.

Obsługa i działanie

Urządzenie oferuje dwa sposoby wyboru źródła sygnału:

• Automatyczny wybór: Przełącznik automatycznie wykrywa i wybiera najnowsze aktywne urządzenie źródłowe po jego włączeniu.
• Ręczny wybór: Możesz przełączać się między źródłami, naciskając przycisk "Select" na obudowie lub używając dołączonego pilota zdalnego sterowania.

Zielone diody LED na przednim panelu informują, które wejście jest aktualnie aktywne.

Bezpieczeństwo i ostrzeżenia

• Urządzenie nie jest wodoodporne. Nigdy nie zanurzaj go w wodzie ani nie wystawiaj na działanie wilgoci.
• Nie używaj urządzenia, jeśli jest uszkodzone.
• Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, ponieważ spowoduje to utratę gwarancji.
• Chroń urządzenie przed nadmierną siłą i uderzeniami.
