Instrukcja obsługi efektu świetlnego AVSL 151.744UK Butterfly Effect
Szybki przewodnik po obsłudze efektu świetlnego AVSL 151.744UK. Dowiedz się, jak skonfigurować tryby DMX, sterować pilotem, bezpiecznie zamontować urządzenie i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Efekt świetlny AVSL 151.744UK to urządzenie typu 3-w-1 łączące efekt motyla, diody LED RGB oraz laser. Urządzenie może pracować w trybach automatycznych, reagować na dźwięk, być sterowane pilotem IR lub poprzez protokół DMX. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa dotyczącymi lasera klasy 3B.
Opis urządzenia
Urządzenie posiada wbudowane programy automatyczne oraz możliwość sterowania za pomocą 13 kanałów DMX. W zestawie znajduje się jednostka główna z uchwytem montażowym, pilot zdalnego sterowania, przewód zasilający IEC oraz instrukcja.
Montaż i bezpieczeństwo
- Laser: Produkt jest laserem klasy 3B. Nie kieruj wiązki bezpośrednio w oczy. Instalacja powinna być przeprowadzona przez osoby przeszkolone w zarządzaniu promieniowaniem laserowym.
- Montaż: Użyj dołączonego uchwytu do zamocowania na statywie lub kratownicy. W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń.
- Warunki pracy: Unikaj wilgotnych i zakurzonych środowisk. Zapewnij odpowiednią cyrkulację powietrza wokół obudowy.
Obsługa urządzenia
Sterowanie odbywa się za pomocą przycisków MENU, UP, DOWN i ENTER na tylnym panelu lub dołączonego pilota IR. Menu pozwala na wybór trybów pracy (A1-A8, C1-C2, S1-S3) oraz konfigurację adresu DMX (d001-d512).
Tryb DMX
Aby użyć sterowania DMX, podłącz źródło sygnału do wejścia DMX IN za pomocą przewodu XLR. Wybierz adres startowy d001 w menu. Urządzenie wykorzystuje 13 kanałów DMX do kontroli ściemniania, kolorów, stroboskopu, silników efektów oraz lasera.
Czyszczenie i konserwacja
Obudowę czyść miękką szmatką z neutralnym detergentem. Otwory wentylacyjne należy regularnie czyścić odkurzaczem, aby usunąć kurz i zanieczyszczenia. Nie używaj silnych rozpuszczalników.
Dane techniczne
- Zasilanie: 110-240Vac, 50/60Hz (IEC)
- Pobór mocy: 38W
- Bezpiecznik: F5A
- Klasa lasera: 3B (Czerwony: 100mW, Zielony: 50mW)
- Kanały DMX: 13CH
- Wymiary: 130 x 200 x 240mm
- Waga: 1.18kg
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest prawidłowe, gniazdko włączone, a przewód IEC poprawnie podłączony. Sprawdź bezpiecznik F5A.
Brak efektu świetlnego
Sprawdź ustawienia trybu na panelu sterowania lub ustawienia kontrolera DMX (poziomy ściemniania, blackout).
Brak reakcji na DMX
Upewnij się, że urządzenie jest w trybie DMX, adres DMX miga (potwierdzenie sygnału), kontroler nie jest w trybie blackout, a adres startowy jest poprawny.
Brak efektu lasera
Upewnij się, że kluczyk lasera na tylnym panelu jest przekręcony do pozycji ON.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (110-240Vac).
- Upewnij się, że kluczyk lasera na tylnym panelu jest w pozycji ON.
- Sprawdź, czy urządzenie jest stabilnie zamontowane z użyciem zabezpieczeń przy montażu podwieszanym.
- Upewnij się, że wloty powietrza nie są zasłonięte.
- Sprawdź, czy pilot posiada sprawną baterię CR2025.
Parametry w praktyce
- Laser klasy 3B
- Wymaga zachowania szczególnych środków ostrożności; nie wolno patrzeć bezpośrednio w wiązkę.
Ilustracje i schematy

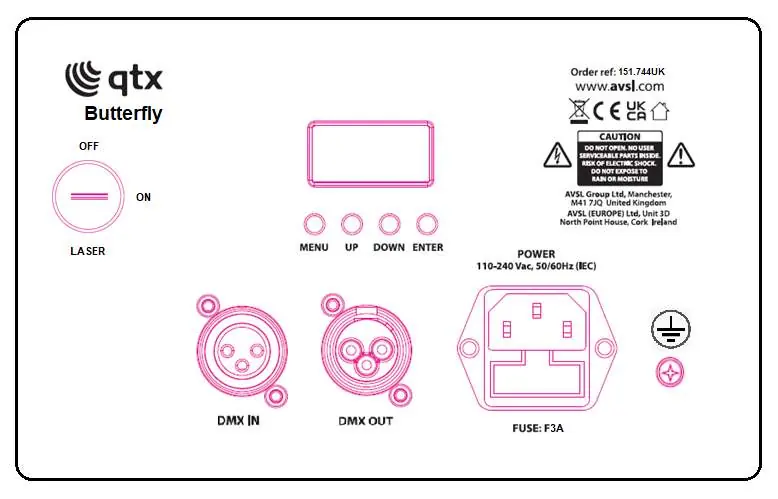

- Tylny panel zawiera kluczyk lasera, wejście/wyjście DMX, panel sterowania z wyświetlaczem LCD oraz gniazdo zasilania IEC.

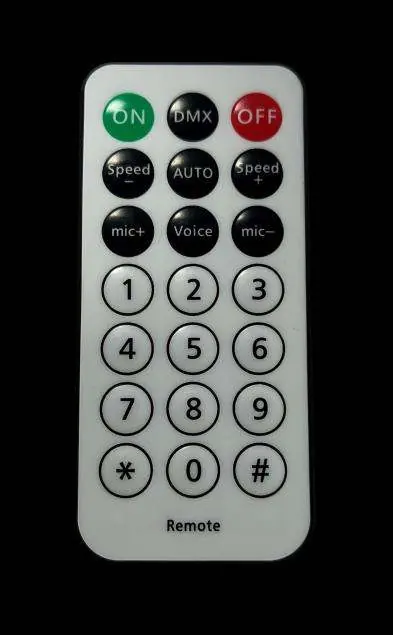

- Pilot zdalnego sterowania umożliwia szybki wybór trybów pracy, regulację prędkości oraz włączanie/wyłączanie efektów.
Zgodność modelu
- Urządzenie wymaga kontrolera DMX512 do zaawansowanego sterowania.
- Wymaga zasilania sieciowego 110-240V.
