Instrukcja obsługi listwy świetlnej LED AVSL 151.598UK Wash & Beam
Szybki przewodnik po obsłudze listwy LED AVSL 151.598UK Wash & Beam. Dowiedz się, jak montować urządzenie, konfigurować tryby DMX, sterować kolorami i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie AVSL 151.598UK Wash & Beam to listwa świetlna wyposażona w 12 diod RGB oraz 12 diod bursztynowych (amber), przeznaczona do tworzenia efektów świetlnych na ścianach, sufitach lub podłogach. Urządzenie może pracować w trybach automatycznych, aktywowanych dźwiękiem lub sterowanych zdalnie przez DMX. W zestawie znajduje się jednostka główna, dwa wsporniki montażowe ze śrubami oraz przewód zasilający typu twist and lock.
Montaż i instalacja
Urządzenie należy montować za pomocą dołączonych wsporników do statywu lub kratownicy oświetleniowej. W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń. Należy unikać wilgotnych i zakurzonych środowisk oraz zapewnić odpowiednią cyrkulację powietrza wokół obudowy. Nie należy kierować wiązki światła bezpośrednio w stronę oczu.
Panel sterowania
Panel sterowania znajduje się na tylnej części urządzenia i składa się z przycisków MENU, UP, DOWN, ENTER oraz wyświetlacza LED. Przyciski służą do nawigacji po menu ustawień i zatwierdzania wyborów.
Obsługa i menu

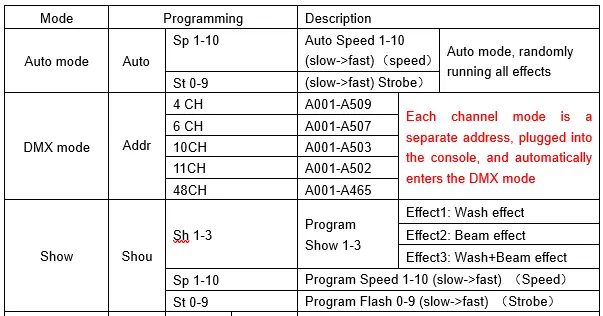

Menu urządzenia pozwala na konfigurację różnych trybów pracy:
- Tryb Auto: Losowe uruchamianie efektów z regulacją prędkości i stroboskopu.
- Tryb DMX: Sterowanie za pomocą zewnętrznego kontrolera. Dostępne tryby kanałowe: 4, 6, 11, 48 lub 54 kanały.
- Tryb Show: Wybór wbudowanych programów świetlnych (Wash, Beam, Wash+Beam).
- Tryb Sound: Aktywacja dźwiękiem z regulacją czułości.
- Tryb Slave: Praca w układzie Master/Slave.
Konserwacja
Obudowę urządzenia należy czyścić miękką szmatką z użyciem neutralnego detergentu. Nie należy stosować silnych rozpuszczalników. W przypadku rozlania płynu na urządzenie, należy odłączyć zasilanie i pozwolić urządzeniu naturalnie wyschnąć przed ponownym użyciem.
Dane techniczne
- Zasilanie: 110-240Vac, 50/60Hz
- Pobór mocy: 80W
- Typ LED: 12x 3W RGB 3-in-1, 12x 3W CW CREE
- Kąt świecenia: Wiązka 3°, Wash 35°
- Wymiary: 1000 x 65 x 55mm
- Waga: 2.4kg
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie w sieci jest prawidłowe, czy gniazdko jest włączone oraz czy przewód zasilający jest poprawnie podłączony.
Brak światła
Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniania, blackout).
Brak reakcji na DMX
Upewnij się, że urządzenie jest w trybie DMX, adres DMX jest poprawny, kontroler nie jest w trybie blackout, a połączenia kablowe są sprawne.
Przegrzewanie
Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka główna, wsporniki, przewód zasilający).
- Upewnij się, że miejsce montażu jest suche i wolne od kurzu.
- Zapewnij odpowiednią cyrkulację powietrza wokół urządzenia.
- W przypadku montażu podwieszanego zastosuj dodatkowe zabezpieczenia.
Parametry w praktyce
- Kąt świecenia
- Wiązka 3°, Wash 35°
Ilustracje i schematy
- 1. Wejście zasilania (twist and lock): Gniazdo zasilania.
- 2. Wejście DMX: Gniazdo sygnałowe XLR.
- 3. Wyjście DMX: Gniazdo do łączenia kolejnych urządzeń.
- 4. Mikrofon wewnętrzny: Do trybu aktywacji dźwiękiem.
- 5. Panel sterowania: Przyciski MENU, UP, DOWN, ENTER.
Zgodność modelu
- Urządzenie wymaga kontrolera DMX zgodnego ze standardem DMX512.
- Możliwość łączenia wielu jednostek w trybie Master/Slave.
