Instrukcja obsługi listwy LED AVSL 151.614UK Duplex Bar

Dowiedz się, jak obsługiwać i konfigurować listwę LED AVSL 151.614UK Duplex Bar. Przewodnik zawiera informacje o trybach pracy (DMX, Auto, Sound), montażu, ustawieniach menu oraz rozwiązywaniu problemów.

Spis treści

Najważniejsze informacje z instrukcji

Listwa LED AVSL DuplexBar to urządzenie oświetleniowe wyposażone w 48 diod RGBA o wysokiej mocy. Urządzenie umożliwia tworzenie efektów świetlnych, mycie kolorem oraz pracę w trybach automatycznych, sterowanych dźwiękiem, manualnych lub za pomocą protokołu DMX. Przed użyciem należy upewnić się, że urządzenie nie jest narażone na wilgoć ani deszcz. W przypadku zalania należy odłączyć zasilanie i pozwolić urządzeniu wyschnąć przed ponownym uruchomieniem.

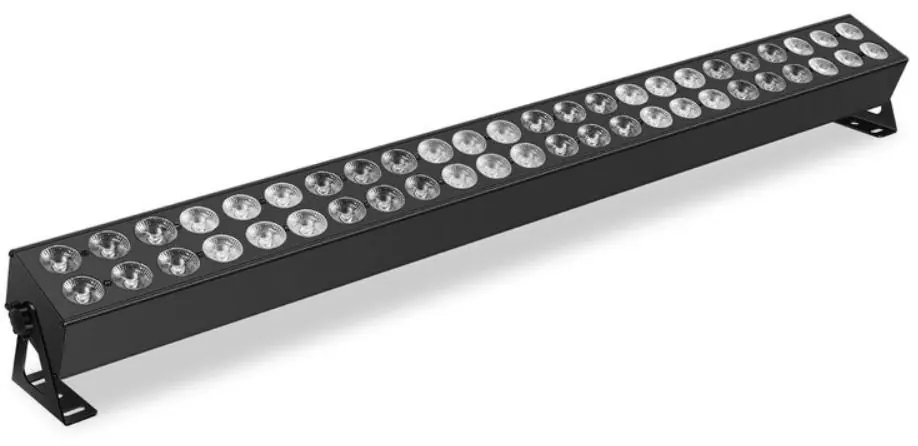

Listwa LED AVSL DuplexBar
Listwa LED AVSL DuplexBar

Montaż i instalacja

  • Użyj dołączonych uchwytów montażowych do przymocowania listwy do statywu lub kratownicy oświetleniowej.
  • W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń (linek bezpieczeństwa).
  • Zapewnij odpowiednią cyrkulację powietrza wokół obudowy urządzenia.
  • Nie kieruj strumienia światła bezpośrednio w oczy, aby uniknąć urazów wzroku.
  • Unikaj montażu w miejscach zapylonych lub wilgotnych.

Panel sterowania i złącza

Panel tylny urządzenia zawiera:

  • Wbudowany mikrofon.
  • Panel sterowania z wyświetlaczem LED.
  • Wejście i wyjście DMX (3-pin XLR).
  • Złącza zasilania (wejście i wyjście IEC).
  • Śrubę uziemiającą (nie należy jej usuwać).

Obsługa menu odbywa się za pomocą przycisków MENU, UP, DOWN oraz ENTER.

Tryby pracy

Urządzenie oferuje następujące tryby pracy:

  • Auto: Losowe uruchamianie efektów z regulacją prędkości i stroboskopu.
  • DMX: Sterowanie zewnętrzne z wyborem kanałów (4, 6, 9, 32 lub 36 kanałów).
  • Show: Wybór jednego z 54 wbudowanych programów świetlnych.
  • Sound: Dwa tryby sterowania dźwiękiem z regulacją czułości.
  • Slave: Praca w trybie podrzędnym (automatyczna identyfikacja urządzenia nadrzędnego).
  • Manual/Static: Ustawianie kolorów statycznych lub edycja kolorów (dimmer dla R, G, B, W).

Konfiguracja DMX

Aby sterować urządzeniem przez DMX, podłącz źródło sygnału do wejścia DMX. Wybierz odpowiedni adres startowy (A001) i tryb kanałowy w menu. Gdy urządzenie otrzyma sygnał z kontrolera, litera "A" na wyświetlaczu zacznie migać.

Konserwacja

Obudowę urządzenia należy czyścić w razie potrzeby miękką szmatką z użyciem neutralnego detergentu. Nie należy stosować silnych rozpuszczalników.

Informacje o producencie

AVSL Group Ltd

Profil marki
Strona producenta https://www.avsl.com Wsparcie https://www.avsl.com/support

Praktyczna pomoc

Typowe problemy

Brak zasilania

Sprawdź, czy napięcie w gniazdku jest prawidłowe oraz czy kabel zasilający IEC jest poprawnie podłączony.

Brak światła

Sprawdź ustawienia trybu na panelu sterowania oraz ustawienia kontrolera DMX (poziomy ściemniacza, blackout).

Brak reakcji na DMX

Upewnij się, że urządzenie jest w trybie DMX, a litera 'A' na wyświetlaczu miga. Sprawdź, czy kontroler nie jest w trybie blackout, czy adres DMX jest poprawny oraz czy kable są sprawne.

Przegrzewanie lub wyłączanie się

Zapewnij odpowiednią wentylację wokół urządzenia i upewnij się, że nie znajduje się zbyt blisko źródła ciepła.

Przed użyciem

  • Sprawdź zawartość opakowania: listwa, uchwyty, kabel zasilający.
  • Upewnij się, że miejsce montażu jest suche i wolne od kurzu.
  • Zastosuj linki zabezpieczające przy montażu podwieszanym.
  • Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (110-240Vac).
  • Upewnij się, że masz dostęp do panelu sterowania i złączy.

Parametry w praktyce

DMX channels
Liczba kanałów sterowania (4, 6, 9, 32, 36) zależna od wybranego trybu pracy.
Power consumption
Maksymalny pobór mocy urządzenia wynosi 120W.

Ilustracje i schematy

  • Panel tylny zawiera mikrofon, przyciski sterowania (Menu, Up, Down, Enter), wyświetlacz LED, wejście/wyjście DMX oraz złącza zasilania IEC.

Zgodność modelu

  • Wymaga kontrolera DMX z 3-pinowym złączem XLR.
  • Możliwość łączenia urządzeń w trybie Master/Slave.
