Instrukcja obsługi lampy LED Elation KL Fresnel 6 CW
Szybki przewodnik po instrukcji obsługi lampy LED Elation KL Fresnel 6 CW. Dowiedz się, jak zainstalować urządzenie, skonfigurować menu systemowe, sterować jasnością przez DMX oraz dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy lampy LED Elation KL Fresnel 6 CW. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń w suchych warunkach. Przed przystąpieniem do instalacji lub obsługi należy dokładnie zapoznać się z wytycznymi dotyczącymi bezpieczeństwa. Urządzenie nie posiada części serwisowanych przez użytkownika; wszelkie naprawy powinny być wykonywane przez autoryzowany serwis.
Opis urządzenia i elementy zestawu
Lampa wyposażona jest w 150W źródło światła LED o temperaturze barwowej 5600K. W zestawie znajdują się:
- Wrota (Barn Door)
- Ramka żelowa (Gel Frame)
- Kabel zasilający
- Linka zabezpieczająca do wrót (tylko USA)

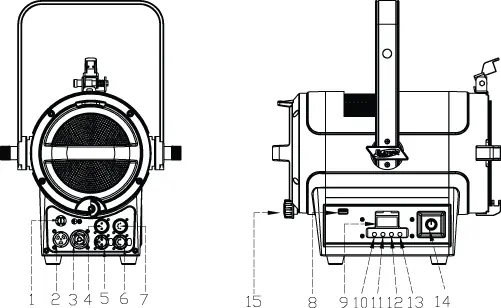

Na obudowie znajduje się panel sterowania z wyświetlaczem OLED oraz pokrętła do ręcznej regulacji zoomu i ściemniania.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Główne zasady bezpieczeństwa:
- Urządzenie musi być prawidłowo uziemione (Klasa ochrony 1).
- Nie podłączać urządzenia do zewnętrznych ściemniaczy (dimmer pack).
- Zachować minimalny odstęp 15 cm od innych urządzeń lub ścian dla zapewnienia chłodzenia.

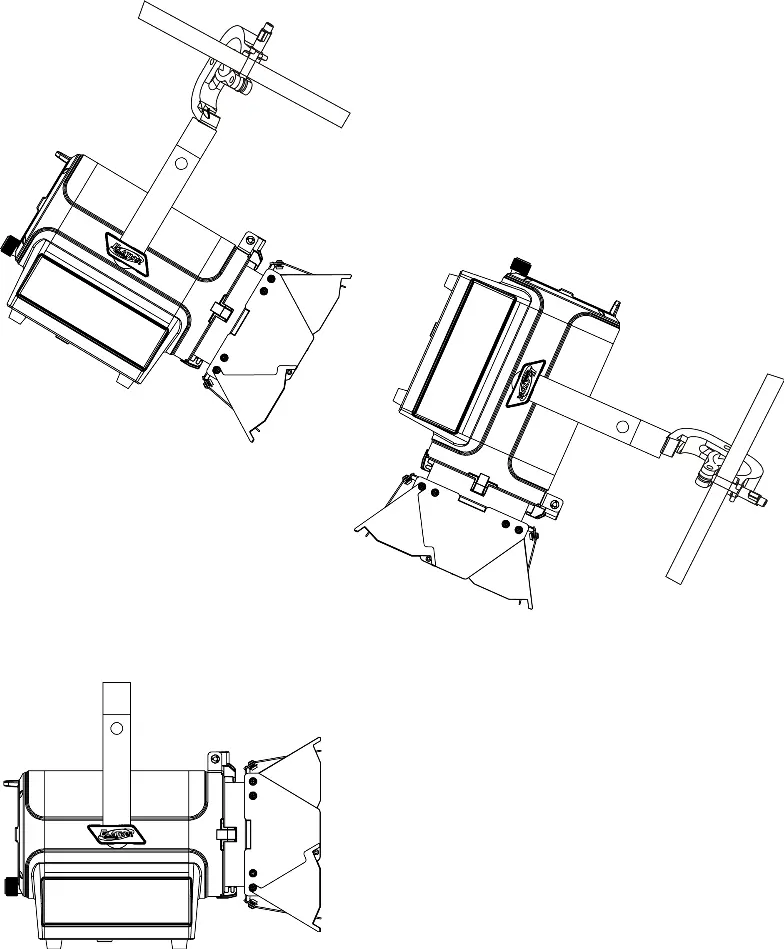

- Podczas instalacji podwieszanej zawsze używać atestowanej linki zabezpieczającej.
- Zakres temperatury pracy: od -10°C do 45°C.

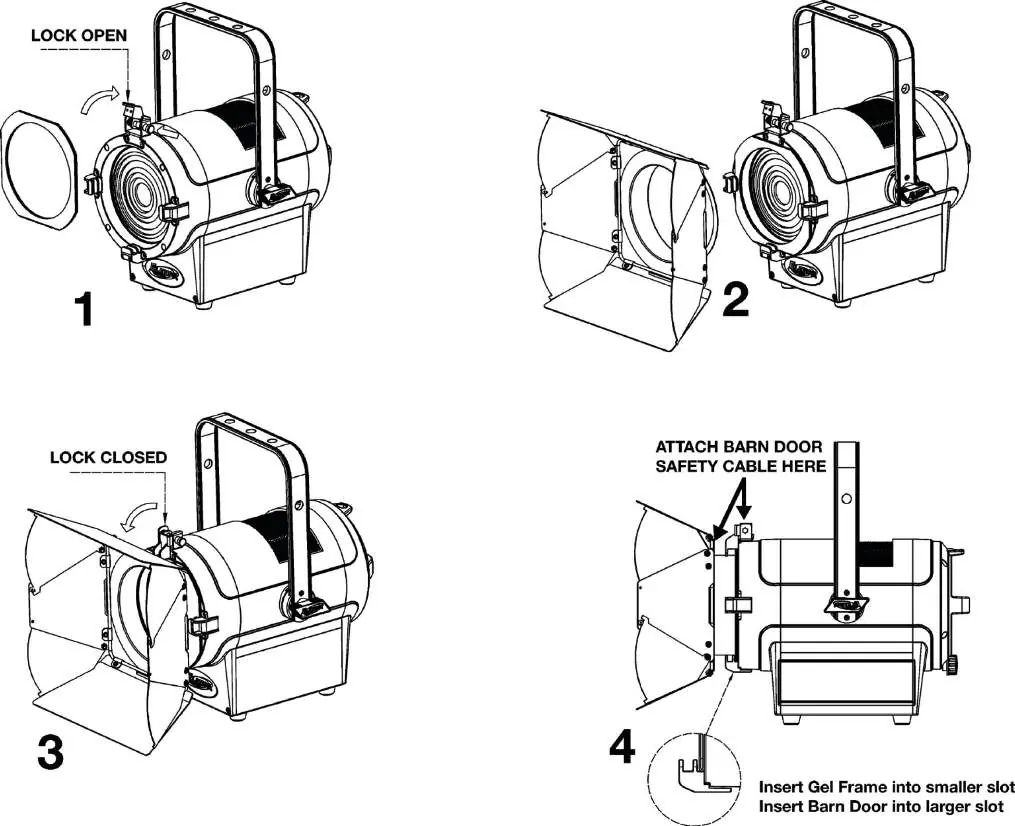

Montaż akcesoriów
Urządzenie posiada dwa sloty z przodu:
- Mniejszy slot: przeznaczony na ramkę żelową.
- Większy slot: przeznaczony na wrota.
Po włożeniu akcesoriów należy zabezpieczyć je górną blokadą. Wrota muszą być dodatkowo zabezpieczone dołączoną linką bezpieczeństwa.
Obsługa i menu systemowe

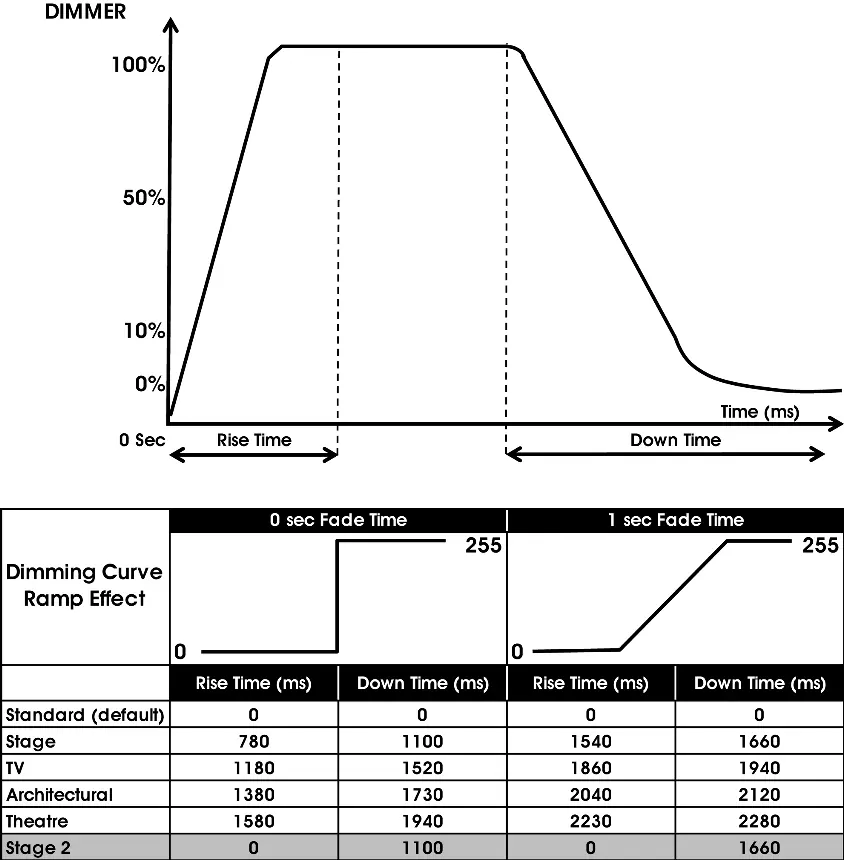

Panel sterowania umożliwia dostęp do menu systemowego za pomocą przycisków MODE, UP, DOWN i ENTER. Aby odblokować menu, należy przytrzymać przycisk MODE przez 3 sekundy. Menu pozwala na konfigurację adresu DMX, trybów pracy (Dimmer, 16bit, 3CH, Standard, Extended), ustawień wentylatora, krzywych ściemniania oraz częstotliwości odświeżania LED.
Sterowanie DMX i przyciemnianie
Urządzenie obsługuje 5 trybów kanałów DMX. Funkcja ręcznego ściemniania (Manual Dimming Control) jest dostępna tylko wtedy, gdy kabel DMX jest odłączony. Aby użyć ręcznego ściemniania, należy przejść do menu Test -> ManCtrl, ustawić Strobe na 255, a następnie użyć pokrętła ściemniania na obudowie.
Konserwacja
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Czyścić zewnętrzną soczewkę co najmniej co 20 dni miękką szmatką.
- Nie używać alkoholu, rozpuszczalników ani środków na bazie amoniaku.
- Co trzy miesiące zlecać szczegółowy przegląd elektryczny wykwalifikowanemu inżynierowi.
- Sprawdzać dokręcenie wszystkich śrub i stan techniczny punktów mocowania.

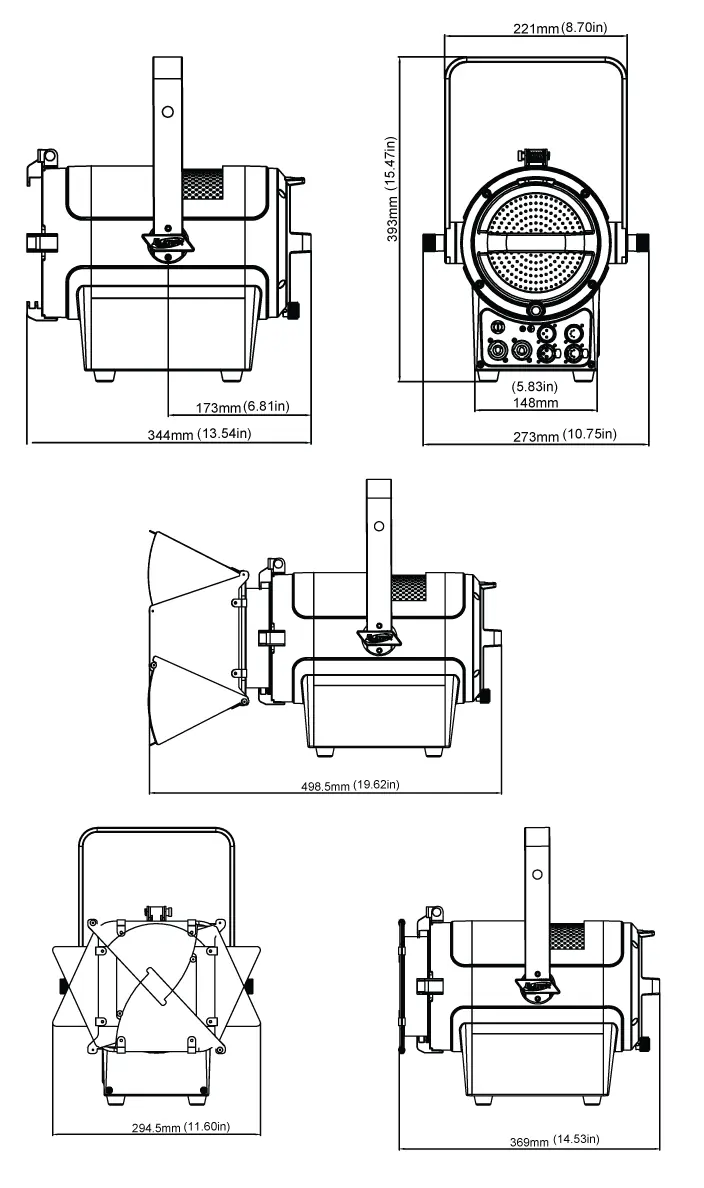

Dane techniczne
Urządzenie charakteryzuje się poborem mocy 180W i stopniem ochrony IP30. Zoom jest regulowany ręcznie w zakresie 16°-39°. Lampa wspiera protokół RDM i posiada złącza DMX 3/5-pin.
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Brak reakcji na pokrętło ściemniania
Odłącz kabel DMX od urządzenia. Funkcja ręcznego ściemniania jest wyłączona, gdy podłączony jest sygnał DMX.
Urządzenie nie włącza się
Sprawdź bezpiecznik oraz upewnij się, że kabel zasilający jest poprawnie podłączony do źródła zasilania.
Lekki dym lub zapach przy pierwszym użyciu
Jest to normalny proces wypalania nadmiaru farby wewnątrz obudowy pod wpływem ciepła lampy; zjawisko ustąpi z czasem.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że w zestawie są: ramka żelowa, wrota i kabel zasilający.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (100-240V).
- Upewnij się, że miejsce instalacji zapewnia min. 15 cm odstępu od innych obiektów.
- Sprawdź, czy konstrukcja nośna jest w stanie utrzymać wagę urządzenia (8.4 kg).
Parametry w praktyce
- 150W Cool White LED
- Źródło światła o temperaturze barwowej 5600K.
- DMX Channel Modes
- Tryby sterowania (1, 2, 3, 4 lub 5 kanałów) pozwalające na różne poziomy kontroli nad jasnością i efektami.
- Zoom Range 16° - 39°
- Zakres regulacji kąta wiązki światła.
Ilustracje i schematy
- Panel sterowania: Wyświetlacz OLED z przyciskami MODE, UP, DOWN, ENTER do nawigacji po menu.

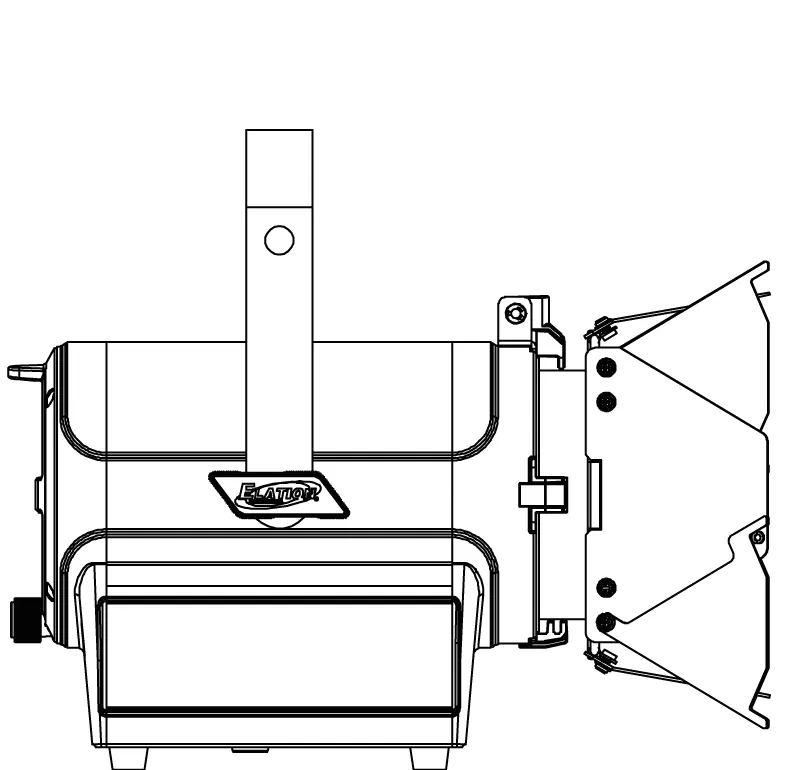

- Wrota (Barn Door): Akcesorium do kształtowania wiązki światła, montowane w większym slocie z przodu.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń (Indoor/Dry locations).
- Nie podłączać do zewnętrznych ściemniaczy (dimmer pack).
