Instrukcja obsługi kompasu morskiego Silva 100BH
Szybki przewodnik po instalacji, kompensacji i konserwacji kompasu morskiego Silva 100BH. Dowiedz się, jak poprawnie zamontować urządzenie, zniwelować zakłócenia magnetyczne i dbać o sprzęt.
Spis treści
Najważniejsze informacje z instrukcji
Kompas Silva 100BH to urządzenie przeznaczone do montażu grodziowego na łodziach żaglowych i motorowych. Kluczowe jest zapewnienie poprawnej instalacji z dala od źródeł zakłóceń magnetycznych (głośniki, wycieraczki, inne instrumenty). Urządzenie wymaga kompensacji, jeśli odchylenie przekracza 5 stopni, aby zapewnić dokładność nawigacyjną.
Montaż
Kompas przeznaczony jest do montażu wpuszczanego (flush mount). Należy zachować następujące zasady:
- Montaż musi odbywać się dokładnie pod kątem prostym do osi wzdłużnej łodzi.
- Użyj dołączonego szablonu do wywiercenia otworu.
- Zapewnij odpowiednią głębokość montażową, aby nie uszkodzić membrany rozprężnej kompasu, co mogłoby prowadzić do wycieków.
- Kąt montażu powinien mieścić się w zakresie od +10° do +110°.
Kompensacja i odchylenia
Jeśli kompas wykazuje błąd powyżej 5 stopni, należy przeprowadzić kompensację za pomocą śrub regulacyjnych E/W oraz N/S znajdujących się na dolnej przedniej krawędzi obudowy:
- Ustaw łódź kursem północnym i wyreguluj śrubę N/S, aż kompas wskaże 0°.
- Ustaw łódź kursem wschodnim i wyreguluj śrubę E/W, aż kompas wskaże 90°.
- Ustaw łódź kursem południowym; jeśli odczyt nie wynosi 180°, skoryguj błąd śrubą N/S o połowę wartości.
- Ustaw łódź kursem zachodnim; jeśli odczyt nie wynosi 270°, skoryguj błąd śrubą E/W o połowę wartości.
- Powtórz procedurę dla sprawdzenia poprawności i sporządź tabelę dewiacji.
Konserwacja
Do czyszczenia kompasu używaj wyłącznie łagodnego roztworu mydła lub detergentu. Nie stosuj silnych rozpuszczalników, takich jak spirytus, aceton czy nafta, ponieważ mogą one uszkodzić obudowę.
Dane techniczne
- Dokładność: ±0.5°
- Średnica tarczy: 100 mm
- Zakres temperatur pracy: -10°C do +70°C
- Zasilanie oświetlenia: 12V (możliwa adaptacja do 24V przy użyciu rezystora 270 ohm, 0.5 W)
- Waga: 910 g
Informacje o producencie
Silva Sweden AB
Praktyczna pomoc
Typowe problemy
Odchylenie wskazań kompasu powyżej 5 stopni
Należy przeprowadzić procedurę kompensacji za pomocą śrub regulacyjnych E/W i N/S.
Wyciek z kompasu
Może być spowodowany zbyt płytkim montażem, który uciska membranę rozprężną. Sprawdź głębokość otworu montażowego.
Zakłócenia magnetyczne
Upewnij się, że kompas jest oddalony od głośników, wycieraczek i innych urządzeń elektrycznych. Sprawdź zakłócenia za pomocą ręcznego kompasu przed montażem.
Przed użyciem
- Sprawdź, czy w pobliżu miejsca montażu nie znajdują się przedmioty żelazne.
- Włącz wszystkie urządzenia elektryczne w pobliżu kompasu przed testem zakłóceń.
- Upewnij się, że kompas jest zamontowany pod kątem prostym do osi łodzi.
- Przeprowadź kompensację, jeśli błąd przekracza 5 stopni.
- Sporządź tabelę dewiacji po zakończeniu regulacji.
Parametry w praktyce
- Kąt przechyłu (Heeling angle)
- Kompas zachowuje sprawność przy przechyłach bocznych do 45° i wzdłużnych do 30°.
- Oświetlenie 24V
- Wymaga szeregowego podłączenia rezystora 270 ohm, 0.5 W do standardowej instalacji 12V.
- Zakres temperatur
- Urządzenie może pracować w temperaturach od -10°C do +70°C; unikać długotrwałego narażenia na silne mrozy.
Ilustracje i schematy

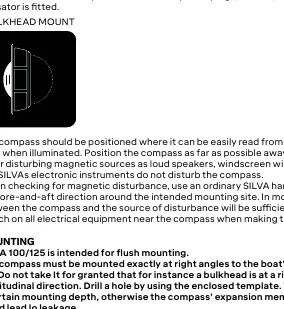

- Schemat montażu grodziowego pokazuje wymaganą orientację urządzenia względem płaszczyzny grodzi.
- Śruby kompensacyjne E/W i N/S znajdują się na dolnej przedniej krawędzi kompasu.
Zgodność modelu
- Kompas Silva 100BH jest przeznaczony do montażu na grodziach.
- Elektronika firmy Silva nie powoduje zakłóceń pracy kompasu.
