Instrukcja obsługi zaawansowanego trackera OBDII Teltonika FMC003
Szybki przewodnik po konfiguracji, montażu i obsłudze trackera Teltonika FMC003. Dowiedz się, jak zainstalować kartę SIM, podłączyć urządzenie do pojazdu oraz skonfigurować parametry przez SMS i oprogramowanie Configurator.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
FMC003 to zaawansowany tracker OBDII przeznaczony do monitorowania pojazdów. Niniejsza instrukcja zawiera kluczowe kroki dotyczące przygotowania urządzenia do pracy, jego montażu w pojeździe oraz podstawowej konfiguracji za pomocą oprogramowania Teltonika Configurator lub komend SMS.
Przygotowanie urządzenia
Przed rozpoczęciem użytkowania należy zainstalować kartę Micro-SIM i podłączyć baterię:
- Użyj plastikowego narzędzia, aby delikatnie zdjąć obudowę urządzenia z obu stron.
- Włóż kartę Micro-SIM do slotu, upewniając się, że ścięty róg karty jest skierowany w stronę slotu.
- Podłącz baterię do gniazda wewnątrz urządzenia, dbając o to, aby nie blokowała innych komponentów.
- Załóż z powrotem obudowę urządzenia.
Podłączenie do komputera i konfiguracja
Urządzenie można skonfigurować za pomocą komputera z systemem Windows:
- Podłącz urządzenie za pomocą kabla Micro-USB (wymagana instalacja sterowników TeltonikaCOMDriver) lub przez Bluetooth (domyślne hasło: 5555).
- Pobierz i uruchom oprogramowanie Teltonika Configurator.
- W sekcji GPRS skonfiguruj ustawienia serwera, a w sekcji Data Acquisition parametry zbierania danych.
- Po każdej zmianie ustawień pamiętaj o kliknięciu przycisku Save to device.
Szybka konfiguracja SMS

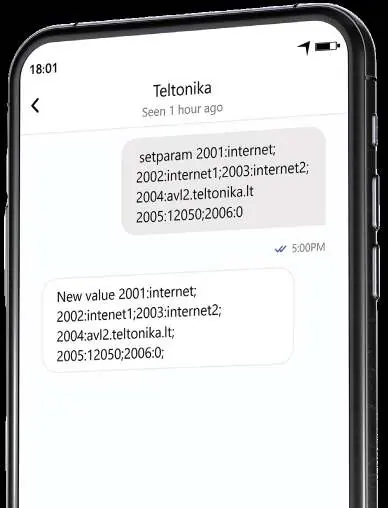

Urządzenie można szybko skonfigurować, wysyłając komendę SMS (pamiętaj o dodaniu dwóch spacji przed tekstem komendy):
setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0
- 2001: APN
- 2002: Nazwa użytkownika APN
- 2003: Hasło APN
- 2004: Domena serwera
- 2005: Port
- 2006: Protokół (0 – TCP, 1 – UDP)
Montaż w pojeździe
Urządzenie należy podłączyć bezpośrednio do złącza OBDII w pojeździe. Przed demontażem urządzenia z pojazdu upewnij się, że zapłon jest wyłączony.
Bezpieczeństwo
- Urządzenie pracuje w zakresie napięcia 10–30 V DC.
- Nie demontuj urządzenia samodzielnie.
- Urządzenie nie jest wodoodporne.
- W przypadku uszkodzenia izolacji kabli zasilających, nie dotykaj urządzenia przed odłączeniem zasilania.
Informacje o producencie
Teltonika Telematics
Praktyczna pomoc
Typowe problemy
Brak połączenia z serwerem
Sprawdź poprawność ustawień APN, domeny i portu w sekcji GPRS w programie Configurator lub za pomocą komendy SMS.
Urządzenie nie jest wykrywane przez PC
Upewnij się, że zainstalowano sterowniki TeltonikaCOMDriver.exe lub sprawdź, czy połączenie Bluetooth jest aktywne.
Brak sygnału GNSS
Sprawdź diodę nawigacyjną (Navigation LED). Jeśli świeci światłem ciągłym, sygnał nie jest odbierany.
Przed użyciem
- Zdejmij obudowę za pomocą plastikowego narzędzia.
- Włóż kartę Micro-SIM (z wyłączonym żądaniem PIN).
- Podłącz baterię wewnętrzną.
- Zainstaluj sterowniki COM dla Windows.
- Skonfiguruj parametry serwera przez Configurator lub SMS.
Parametry w praktyce
- Napięcie wejściowe
- 10–30 V DC z zabezpieczeniem przepięciowym.
- Bateria podtrzymująca
- Li-Po 170 mAh, 3.7 V.
- Stopień ochrony
- IP41 (ochrona przed ciałami obcymi powyżej 1 mm i kroplami wody).
Ilustracje i schematy
- Widok z góry: pokazuje złącze OBDII, diody LED (Navigate, Status), slot Micro-SIM, gniazdo baterii i port Micro-USB.
- Pinout: szczegółowy opis 16 pinów złącza OBDII (zasilanie, CAN, K-line, masa).
Zgodność modelu
- Wymaga systemu Microsoft Windows dla oprogramowania konfiguracyjnego.
- Wymaga zainstalowanego MS .NET Framework 4.6.2 lub nowszego.
