Instrukcja obsługi lokalizatora OBDII Teltonika FMB001
Szybki przewodnik po instalacji, konfiguracji i obsłudze lokalizatora Teltonika FMB001. Dowiedz się, jak włożyć kartę SIM, podłączyć urządzenie do pojazdu oraz skonfigurować parametry przez SMS lub oprogramowanie Configurator.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi lokalizatora OBDII Teltonika FMB001. Zawiera on kluczowe informacje dotyczące przygotowania urządzenia do pracy, instalacji w pojeździe oraz podstawowej konfiguracji parametrów przesyłania danych. Przed rozpoczęciem użytkowania należy upewnić się, że urządzenie jest zainstalowane zgodnie z zaleceniami bezpieczeństwa.
Opis urządzenia
Urządzenie FMB001 posiada złącze OBDII, slot na kartę Micro-SIM, gniazdo baterii oraz port Micro-USB. Na obudowie znajdują się dwie diody LED: statusu oraz nawigacji, które informują o trybie pracy urządzenia.
Pierwsze uruchomienie i montaż
- Demontaż obudowy: Delikatnie zdejmij obudowę FMB001, używając plastikowego narzędzia do podważania z obu stron.
- Instalacja karty SIM: Włóż kartę Micro-SIM do slotu, upewniając się, że ścięty róg karty jest skierowany w stronę slotu. Karta powinna mieć wyłączone żądanie PIN.
- Podłączenie baterii: Podłącz baterię do gniazda wewnątrz urządzenia, dbając o to, aby nie blokowała innych komponentów.
- Zamknięcie: Załóż z powrotem obudowę urządzenia.
- Montaż w pojeździe: Znajdź złącze OBDII w swoim pojeździe i podłącz do niego lokalizator.
Konfiguracja
Urządzenie można skonfigurować za pomocą oprogramowania Teltonika Configurator (wymaga systemu Windows i MS .NET Framework 4.6.2) lub za pomocą komend SMS. Aby połączyć się z komputerem, użyj kabla Micro-USB (wymaga instalacji sterowników COM) lub połączenia Bluetooth (domyślne hasło: 5555).

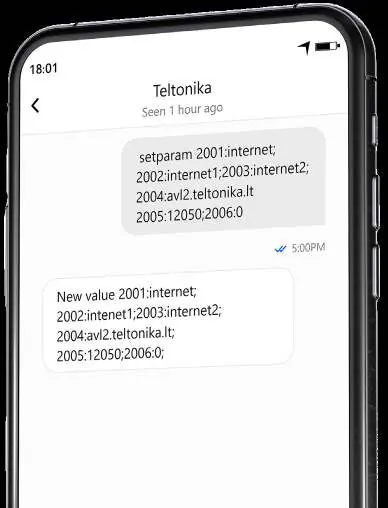

Szybka konfiguracja SMS
Aby skonfigurować urządzenie przez SMS, wyślij komendę w formacie: setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0. Przed tekstem komendy należy wstawić dwie spacje.
Bezpieczeństwo
- Urządzenie pracuje przy napięciu 10-30 V DC.
- Przed demontażem urządzenia z pojazdu należy wyłączyć zapłon.
- Urządzenie nie jest wodoodporne i powinno być chronione przed wilgocią.
- Nie używaj urządzenia, jeśli rozprasza ono kierowcę lub utrudnia obsługę pojazdu.
Informacje o producencie
Teltonika Telematics
Praktyczna pomoc
Typowe problemy
Brak połączenia z serwerem
Sprawdź poprawność ustawień APN, domeny i portu w sekcji GPRS konfiguracji.
Dioda LED nie świeci
Sprawdź zasilanie w złączu OBDII pojazdu oraz czy urządzenie nie znajduje się w trybie głębokiego uśpienia.
Błąd sterownika USB
Pobierz i zainstaluj najnowszy sterownik TeltonikaCOMDriver.exe ze strony producenta.
Przed użyciem
- Wyłącz żądanie PIN na karcie Micro-SIM.
- Upewnij się, że masz zainstalowany MS .NET Framework 4.6.2 na komputerze.
- Zlokalizuj gniazdo OBDII w swoim pojeździe.
- Przygotuj plastikowe narzędzie do otwarcia obudowy.
- Sprawdź, czy napięcie w pojeździe mieści się w zakresie 10-30 V DC.
Parametry w praktyce
- Napięcie wejściowe
- 10-30 V DC z ochroną przeciwprzepięciową.
- Stopień ochrony
- IP41 (urządzenie wrażliwe na wodę i wilgoć).
Ilustracje i schematy
- Widok z góry pokazuje lokalizację diod LED, slotu SIM i złącza OBDII.
- Schemat pinów OBDII wskazuje piny zasilania (16) oraz masy (4, 5).
Zgodność modelu
- Współpracuje z systemami Windows Vista, 7, 8.1, 10.
- Obsługuje standardy OBDII: SAE J1850, ISO 9141-2, ISO 14230-4, ISO 15765-4.
