Lista części i instrukcja maszyny do szycia Singer 111w155
Kompletna lista części zamiennych oraz instrukcja smarowania dla przemysłowej maszyny do szycia Singer 111w155. Znajdź numery części, schematy montażowe i wytyczne dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalną listę części zamiennych oraz instrukcję konserwacji dla przemysłowej maszyny do szycia Singer 111w155. Zawiera szczegółowe zestawienie numerów części, akcesoriów oraz schematy montażowe ułatwiające identyfikację elementów.
Smarowanie i konserwacja
Aby zapewnić płynną pracę maszyny i zapobiec przedwczesnemu zużyciu części, należy przestrzegać następujących zasad:
- Częstotliwość: Maszynę należy smarować co najmniej dwa razy dziennie podczas ciągłej pracy.
- Punkty smarowania: Olej należy aplikować do wszystkich otworów oznaczonych napisem OIL.
- Rodzaj oleju: Zaleca się stosowanie oleju Singer TYPE B lub TYPE D. Olej typu D jest szczególnie zalecany, jeśli wymagane jest minimalne plamienie tkanin.
- Smarowanie nici: W górnej części maszyny znajduje się smarownik nici, w którym należy stosować środek TYPE E.
Zamawianie części
Podczas zamawiania części z tej listy należy przestrzegać poniższych wytycznych:
- Używaj wyłącznie numeru części znajdującego się w pierwszej kolumnie.
- Litery występujące po numerze części (np. A, AL, B, D) określają rodzaj wykończenia i muszą być podane przy zamówieniu.
- Części oznaczone gwiazdką (*) są dostarczane wyłącznie w przypadku napraw wykonywanych w fabryce.
- Numery w drugiej kolumnie odnoszą się do numeru płyty (schematu) i nie powinny być używane jako numery części.
Opis maszyny
Model Singer 111w155 to przemysłowa maszyna do szycia o wysokiej prędkości, wyposażona w:

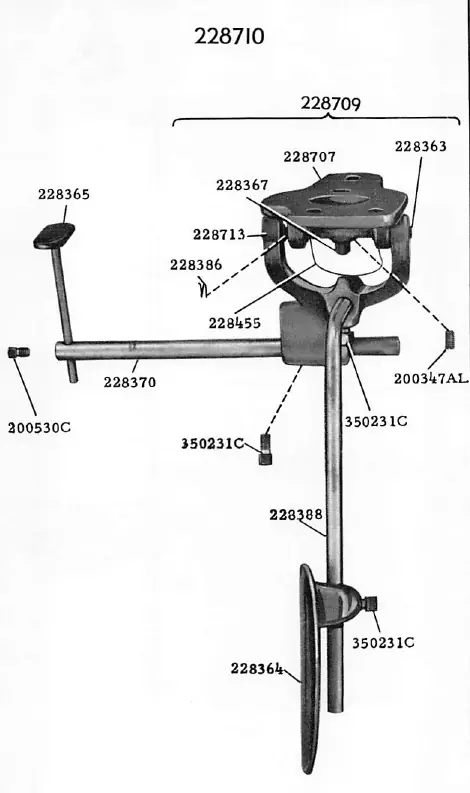

- Podnośnik kolanowy (knee lifter).
- Mechanizm transportu złożonego (compound feed).
- Naprzemienne stopki dociskowe (alternating pressers).
- Regulację ściegu.
- Sprzęgło bezpieczeństwa (safety clutch).
Maszyna jest przeznaczona do prac przy tapicerce meblowej, namiotach, markizach, odzieży skórzanej oraz pracach samochodowych.
Informacje o producencie
Singer
Praktyczna pomoc
Typowe problemy
Maszyna pracuje ciężko lub głośno
Sprawdź, czy wszystkie punkty smarowania oznaczone 'OIL' zostały naoliwione. Maszyna wymaga smarowania co najmniej dwa razy dziennie przy ciągłej pracy.
Trudności z identyfikacją części
Skorzystaj z numerów części w pierwszej kolumnie tabeli. Jeśli po numerze występują litery (np. AL, B, D), są one niezbędne do poprawnego zamówienia (określają wykończenie).
Przed użyciem
- Sprawdź poziom oleju w maszynie.
- Upewnij się, że używasz właściwego oleju (Singer Type B lub D).
- Sprawdź, czy smarownik nici jest uzupełniony środkiem Type E.
- Upewnij się, że igła jest poprawnie zamontowana i dobrana do materiału.
- Sprawdź, czy stopka dociskowa jest odpowiednio dobrana do rodzaju wykonywanej pracy.
Parametry w praktyce
- Numery części (1-1500, 200001-201500)
- Numery śrub.
- Numery części (1501-1800, 201501-201800)
- Numery nakrętek.
- Numery części (1801-2000, 201801-202000)
- Numery rolek.

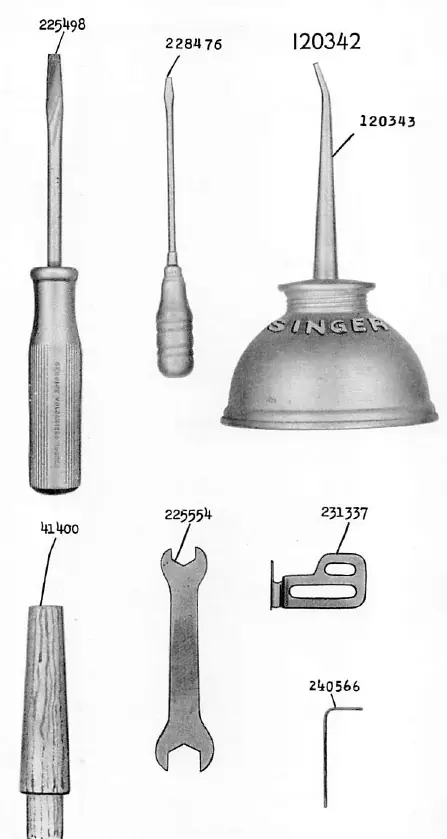

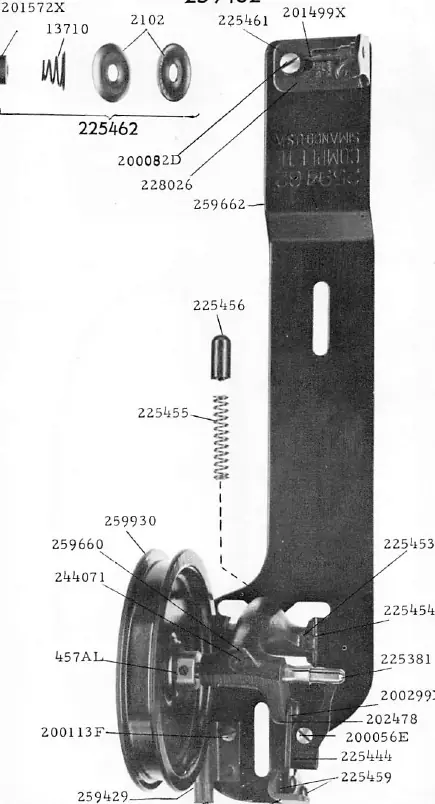

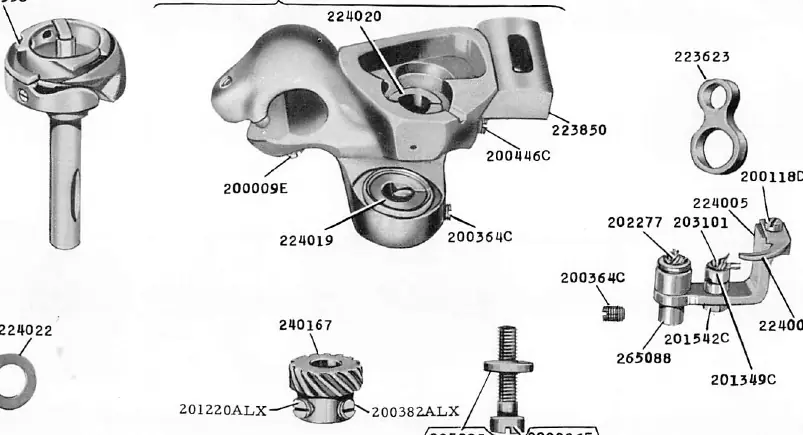

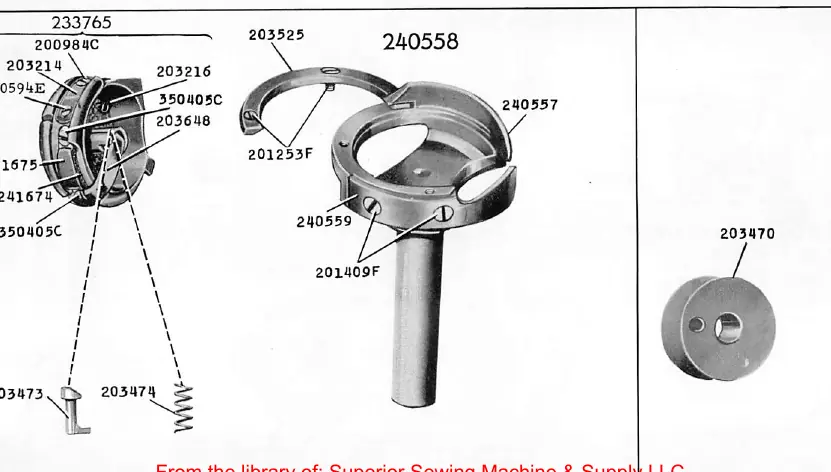

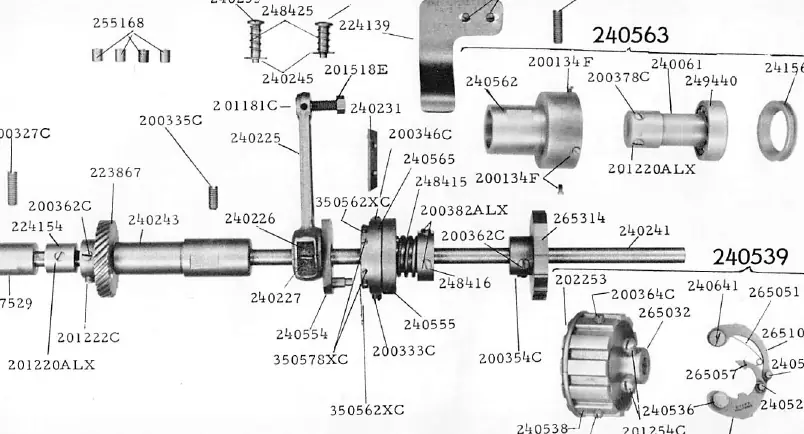

Ilustracje i schematy
- Schematy (płyty) na stronach 23-40 przedstawiają rozłożenie części na podzespoły.
- Numery przy elementach na schematach odpowiadają numerom w tabelach 'Numerical List of Parts'.
Zgodność modelu
- Używaj wyłącznie oryginalnych igieł Singer w maszynach Singer.
- Części oznaczone gwiazdką (*) są dostępne tylko przy naprawach fabrycznych.
