Instrukcja obsługi giętarki hydraulicznej SIP 12T
Szybki przewodnik po instrukcji obsługi giętarki hydraulicznej SIP 12T. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, dobierać matryce do rur stalowych i przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy giętarki hydraulicznej SIP 12T (nr części 03683). Urządzenie jest przeznaczone wyłącznie do gięcia rur stalowych (ocynkowanych i czarnych) pod kątem do 180 stopni. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała lub uszkodzenia urządzenia.
Bezpieczeństwo
- Nigdy nie przekraczaj maksymalnego obciążenia 12 ton.
- Używaj urządzenia wyłącznie na stabilnym, poziomym podłożu.
- Nie używaj giętarki do rur cienkościennych (np. miedzianych) ani do ściskania sprężyn.
- Zawsze stosuj środki ochrony osobistej, w tym ochronę oczu i odzież ochronną.
- Nie pozostawiaj urządzenia bez nadzoru podczas pracy pod obciążeniem.
- Utrzymuj obszar roboczy w czystości i z dala od osób niepowołanych.
Obsługa giętarki
Urządzenie jest dostarczane z sześcioma matrycami (Bending Formers) dla rur o średnicach od 1/2 cala do 2 cali. Aby uzyskać najlepsze rezultaty:
- Dobierz odpowiednią matrycę do rozmiaru rury zgodnie z tabelą w instrukcji.
- Umieść rurę w matrycy i zabezpiecz rolki prowadzące za pomocą zawleczek (R Clips).
- Zamknij zawór hydrauliczny, obracając go całkowicie w prawo.
- Pompuj dźwignię delikatnie, zginając rurę stopniowo.
- Po zakończeniu otwórz zawór hydrauliczny, aby zwolnić nacisk i wyjąć rurę.
Konserwacja
Urządzenie wymaga jedynie utrzymania w czystości. Przed każdym użyciem sprawdź, czy nie ma pękniętych spawów, wycieków oleju lub poluzowanych śrub. Przechowuj giętarkę w pozycji pionowej z siłownikiem w najniższym położeniu. Jeśli wydajność spadnie, może być konieczne odpowietrzenie siłownika: ustaw go w pionie, zamknij zawór, zdejmij gumowy korek na górze cylindra, pompuj uchwytem, aby usunąć powietrze, a następnie załóż korek.
Schemat i części
Instrukcja zawiera szczegółowy schemat rozstrzelony (Exploded Drawing) oraz listę części zamiennych (Part List), które ułatwiają identyfikację elementów takich jak matryce, rolki, sprężyny czy siłownik.
Praktyczna pomoc
Typowe problemy
Słaba wydajność lub brak siły nacisku
Prawdopodobnie w układzie znajduje się powietrze. Należy odpowietrzyć siłownik zgodnie z procedurą w sekcji konserwacji.
Zła jakość gięcia rury
Upewnij się, że używasz właściwej matrycy dla danego rozmiaru rury i że rura jest umieszczona prosto w matrycy.
Przed użyciem
- Sprawdź, czy żadne części nie są uszkodzone lub pęknięte.
- Upewnij się, że nie ma wycieków oleju.
- Sprawdź, czy wszystkie części są na miejscu.
- Upewnij się, że powierzchnia robocza jest stabilna i pozioma.
- Sprawdź, czy gwinty nakrętki siłownika są w pełni dokręcone do głowicy.
Parametry w praktyce
- Bending Formers
- 6 wymiennych matryc w zestawie dla rur od 1/2" do 2".
Ilustracje i schematy

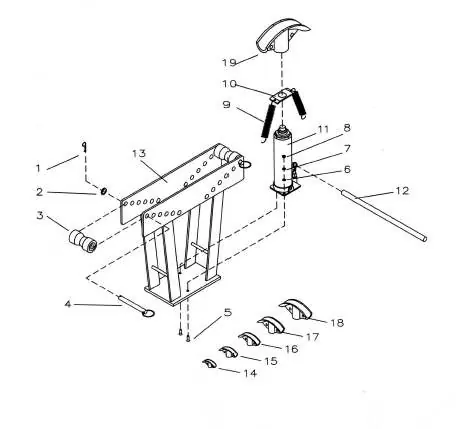

- Schemat rozstrzelony pokazuje numerację części (1-19), która odpowiada liście części zamiennych w instrukcji.
Zgodność modelu
- Przeznaczona wyłącznie do rur stalowych (ocynkowanych i czarnych).
- Nie używać do rur cienkościennych, np. miedzianych.
