Instrukcja obsługi szlifierki taśmowej SIP Industrial 07401 10mm
Szybki przewodnik po instrukcji obsługi szlifierki taśmowej SIP Industrial 07401 10mm. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać taśmę, smarować urządzenie i dbać o jego konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy szlifierki taśmowej pneumatycznej SIP Industrial 07401 (10mm). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej eksploatacji, konserwacji oraz procedur smarowania, które są niezbędne do zachowania gwarancji i wydajności narzędzia. Przed przystąpieniem do pracy należy upewnić się, że zasilanie powietrzem jest czyste, regulowane i nie przekracza 90 psi.
Opis urządzenia
Szlifierka składa się z korpusu z rękojeścią, ramienia szlifierskiego z rolkami (napędową i napinającą) oraz dźwigni napinającej taśmę. Urządzenie posiada wlot powietrza 1/4" oraz dźwignię przepustnicy (spust) do sterowania pracą. Szczegółowy schemat części znajduje się w sekcji "Getting to Know Your Belt Sander" w pełnej instrukcji.
Bezpieczeństwo i środki ostrożności
- Zawsze stosuj środki ochrony osobistej: okulary ochronne, ochronniki słuchu oraz maskę przeciwpyłową.
- Nie przekraczaj ciśnienia roboczego 90 psi (6 bar).
- Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
- Przed podłączeniem do zasilania upewnij się, że spust jest zwolniony.
- Nigdy nie używaj narzędzia, jeśli jest uszkodzone lub brakuje w nim części.
- Nie noś luźnej odzieży ani biżuterii, które mogą zostać wciągnięte przez ruchome części.
- Narzędzie jest przewodnikiem elektrycznym – unikaj kontaktu z instalacjami elektrycznymi.
Montaż taśmy szlifierskiej
- Podnieś dźwignię napinającą taśmę (6).
- Załóż taśmę szlifierską na rolkę napędową (8) oraz rolkę napinającą (4).
- Dociśnij dźwignię napinającą w dół, aby zabezpieczyć taśmę.
- Zwróć uwagę na strzałkę kierunku obrotów na taśmie ściernej.
- Użyj śruby regulacyjnej (2), aby dostosować kąt ramienia szlifierskiego.
Obsługa szlifierki
Podłącz szlifierkę do źródła sprężonego powietrza za pomocą wlotu (10). Aby uruchomić urządzenie, naciśnij dźwignię przepustnicy (9). Zwolnienie dźwigni powoduje natychmiastowe zatrzymanie pracy.
Konserwacja i smarowanie
Prawidłowe smarowanie jest kluczowe dla żywotności narzędzia:
- Zaleca się stosowanie automatycznego układu smarowania (filter-regulator-lubricator).
- Jeśli nie używasz automatycznego smarowania, codziennie lub po 2 godzinach pracy wpuść 2-6 kropli oleju do narzędzi pneumatycznych bezpośrednio do wlotu powietrza.
- Po zakończeniu pracy oczyść narzędzie.
- W przypadku dłuższego przechowywania, nałóż obfitą ilość oleju i uruchom narzędzie na około 30 sekund, aby rozprowadzić środek smarny.
- Codziennie spuszczaj wodę ze zbiornika kompresora, aby zapobiec korozji wewnętrznej narzędzia.
Dane techniczne
- Ciśnienie maksymalne: 6 bar / 90 psi
- Prędkość bez obciążenia: 18000 obr./min
- Rozmiar taśmy: 10 x 330 mm
- Wlot powietrza: 1/4" BSPP
- Waga: 0,75 kg
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa lub działa słabo
Sprawdź, czy narzędzie jest prawidłowo nasmarowane i czy ciśnienie powietrza wynosi 90 psi.
Nadmierne zużycie części
Upewnij się, że powietrze jest czyste (bez wody) i że narzędzie jest regularnie smarowane.
Taśma ślizga się lub spada
Sprawdź napięcie taśmy za pomocą dźwigni napinającej i upewnij się, że taśma jest poprawnie założona na rolki.
Przed użyciem
- Sprawdź, czy ciśnienie powietrza wynosi 90 psi.
- Upewnij się, że zasilanie powietrzem jest czyste i suche.
- Sprawdź wąż pod kątem uszkodzeń.
- Załóż okulary ochronne i ochronniki słuchu.
- Wpuść kilka kropli oleju do narzędzi pneumatycznych do wlotu powietrza.
- Upewnij się, że taśma jest poprawnie zamontowana.
Parametry w praktyce
- Max Pressure (90 psi)
- Maksymalne ciśnienie robocze. Przekroczenie tej wartości może uszkodzić obudowę i skrócić żywotność narzędzia.
- Air Inlet (1/4" BSPP)
- Standardowy rozmiar przyłącza powietrza. Wymaga odpowiednich złączek.
- No Load Speed (18000 rpm)
- Prędkość obrotowa bez obciążenia. Informuje o wydajności szlifowania.
Ilustracje i schematy

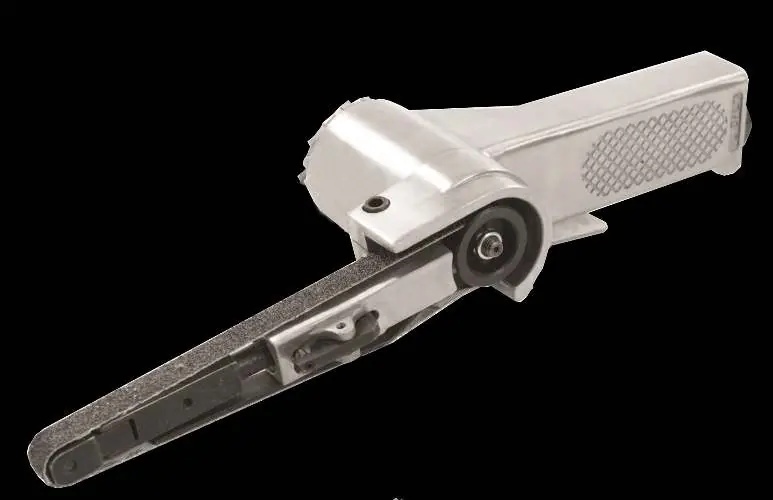

- Schemat przedstawia kluczowe elementy: rękojeść (1), śrubę regulacyjną kąta (2), ramię szlifierskie (7) oraz wlot powietrza (10).
- Rysunek instalacji (Fig.1) pokazuje zalecaną kolejność: kompresor -> zawór kulowy -> wąż -> filtr/regulator -> wąż -> szlifierka.
Zgodność modelu
- Wymaga czystego, regulowanego zasilania sprężonym powietrzem.
- Zalecane stosowanie automatycznego filtra-regulatora-smarownicy.
- W przypadku długich węży (powyżej 8m) należy zwiększyć ciśnienie liniowe.
