Instrukcja obsługi smarownicy pneumatycznej Ronix RH-4307 12L
Szybki przewodnik po obsłudze smarownicy pneumatycznej Ronix RH-4307 12L. Dowiedz się, jak używać urządzenia, dobierać smar w zależności od pory roku i rozwiązywać problemy techniczne.
Spis treści
Najważniejsze informacje
Smarownica pneumatyczna Ronix RH-4307 o pojemności 12 litrów to urządzenie wysokociśnieniowe wykorzystujące sprężone powietrze do tłoczenia smaru. Urządzenie charakteryzuje się stosunkiem ciśnienia 50:1, co pozwala na osiągnięcie wysokiego ciśnienia wyjściowego przy zasilaniu sprężonym powietrzem o ciśnieniu 6-8 Bar. Przed przystąpieniem do pracy należy upewnić się, że używany smar jest odpowiedni dla danej pory roku.
Specyfikacja techniczna
- Model: RH-4307
- Pojemność: 12 litrów
- Maksymalne ciśnienie: 400 Bar (5700 PSI)
- Ciśnienie robocze: 6-8 Bar (87-116 PSI)
- Stosunek ciśnienia: 50:1
- Waga: 9.25 kg / 11.25 kg
- Wysokość całkowita: 805 mm

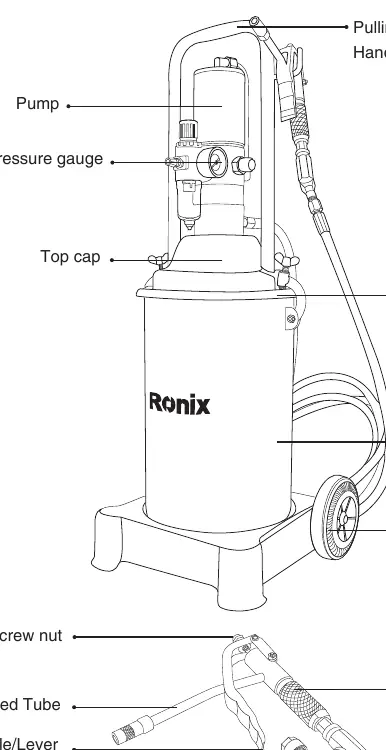

Budowa urządzenia
Główne elementy smarownicy obejmują:
- Zbiornik na smar (Grease Tank)
- Pompę (Pump)
- Manometr (Pressure gauge)
- Uchwyt do przenoszenia (Pulling Handle)
- Pistolet smarujący z wężem (Main Body, Handle/Lever)
Zasady bezpieczeństwa
- Zawsze używaj środków ochrony osobistej, w tym ochrony oczu.
- Nie używaj urządzenia w atmosferze wybuchowej lub w obecności łatwopalnych cieczy/gazów.
- Utrzymuj miejsce pracy w czystości i dobrze oświetlone.
- Nie modyfikuj urządzenia i używaj go wyłącznie zgodnie z przeznaczeniem.
- W przypadku wycieku smaru, natychmiast usuń go, aby uniknąć poślizgnięcia.
Użytkowanie i dobór smaru
Wydajność urządzenia zależy od odpowiedniego doboru smaru litowego w zależności od temperatury otoczenia:
- Zima: smar klasy 0 i 1.
- Wiosna: smar klasy 2.
- Lato: smar klasy 2 i 3.
Jeśli smar jest zbyt gęsty, można dodać niewielką ilość oleju silnikowego i dokładnie wymieszać. Zalecana temperatura pracy wynosi od -20 do 120 stopni Celsjusza, a wilgotność od 20% do 80%.
Transport i przechowywanie
Przed transportem na większe odległości należy opróżnić zbiornik ze smaru. W celu przechowywania należy opróżnić zbiornik, umyć go oraz wyczyścić pompę i przewody olejem czyszczącym. Przechowywać w suchym, wentylowanym miejscu, z dala od wysokich temperatur i gazów łatwopalnych.
Rozwiązywanie problemów
W przypadku problemów z podawaniem smaru, sprawdź następujące elementy:
- Luźny pręt ładujący: Dokręć pręt.
- Zanieczyszczony wlot smaru: Znajdź i usuń zanieczyszczenia.
- Zbyt gęsty smar: Zmień smar na odpowiedni dla pory roku.
- Zanieczyszczony zawór: Wyczyść zawór.
- Brak smaru w zbiorniku: Uzupełnij poziom smaru.
Praktyczna pomoc
Typowe problemy
Nieprawidłowe podawanie smaru
Sprawdź dokręcenie pręta ładującego, wyczyść wlot smaru i zawór, uzupełnij smar lub zmień jego klasę na odpowiednią dla pory roku.
Przed użyciem
- Sprawdź, czy smar jest odpowiedni dla aktualnej pory roku (klasa 0-3).
- Upewnij się, że ciśnienie zasilania powietrzem wynosi 6-8 Bar.
- Sprawdź poziom smaru w zbiorniku.
- Upewnij się, że wszystkie połączenia węży są szczelne.
- Sprawdź, czy wlot smaru i zawory są czyste.
Parametry w praktyce
- Stosunek ciśnienia (Pressure Ratio) 50:1
- Oznacza, że ciśnienie wyjściowe smaru jest 50 razy wyższe niż ciśnienie powietrza zasilającego.
- Ciśnienie robocze 6-8 Bar
- Zakres ciśnienia powietrza, przy którym urządzenie pracuje optymalnie.
- Maksymalne ciśnienie 400 Bar
- Graniczna wartość ciśnienia, której nie należy przekraczać.
Ilustracje i schematy
- Zbiornik (Grease Tank) - główny pojemnik na smar.
- Manometr (Pressure gauge) - wskazuje aktualne ciśnienie pracy.
- Pistolet (Main Body) - element końcowy z dźwignią do dozowania smaru.
Zgodność modelu
- Zalecana temperatura pracy: -20 do 120 stopni Celsjusza.
- Zalecana wilgotność pracy: 20% do 80%.
