Instrukcja obsługi wiertarki elektrycznej Ronix 2115
Poznaj funkcje i zasady bezpiecznej obsługi wiertarki elektrycznej Ronix 2115. Instrukcja zawiera dane techniczne, wskazówki dotyczące wiercenia, konserwacji oraz środki ostrożności.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiertarka elektryczna Ronix 2115 to narzędzie przeznaczone do wiercenia w drewnie i stali. Przed przystąpieniem do pracy należy upewnić się, że napięcie w sieci jest zgodne z danymi na tabliczce znamionowej. Urządzenie wyposażone jest w uchwyt bezkluczykowy, co ułatwia wymianę wierteł.

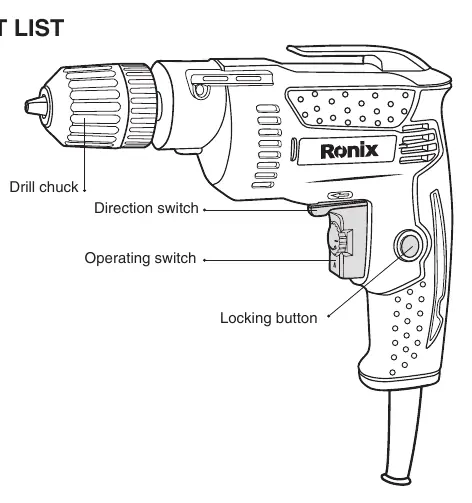

Opis urządzenia
Główne elementy wiertarki to:
- Uchwyt wiertarski (Drill chuck)
- Włącznik (Operating switch)
- Przycisk blokady (Locking button)
- Przełącznik kierunku obrotów (Direction switch)
Dane techniczne
- Moc wejściowa: 420W
- Napięcie: 220-240V, 50-60Hz
- Prędkość bez obciążenia: 0-4200 obr./min
- Typ uchwytu: Bezkluczykowy, 10mm
- Maks. średnica wiercenia w drewnie: 25mm
- Maks. średnica wiercenia w stali: 10mm
- Waga: 1.54 kg
Obsługa urządzenia
Wymiana wiertła: Odłącz urządzenie od zasilania. Obracaj pierścieniem uchwytu wiertarskiego, aż szczęki otworzą się wystarczająco szeroko. Włóż wiertło i dokręć uchwyt.
Uruchamianie: Naciśnij włącznik, aby uruchomić wiertarkę. Zwolnienie włącznika powoduje zatrzymanie urządzenia.
Praca ciągła: Podczas trzymania wciśniętego włącznika, naciśnij przycisk blokady. Aby wyłączyć urządzenie w tym trybie, naciśnij ponownie włącznik i zwolnij go.
Zmiana kierunku: Użyj przełącznika kierunku obrotów, aby zmienić kierunek pracy (np. przy wykręcaniu śrub lub uwalnianiu zakleszczonego wiertła).
Konserwacja i bezpieczeństwo
Zawsze utrzymuj narzędzie w czystości, używając suchej szmatki i szczotki. Upewnij się, że szczeliny wentylacyjne nie są zablokowane. W przypadku przegrzania, pozwól wiertarce pracować bez obciążenia przez 2 minuty. Nigdy nie używaj nadmiernej siły podczas wiercenia, aby uniknąć przeciążenia silnika.
Praktyczna pomoc
Typowe problemy
Wiertarka się przegrzewa
Pozwól jej pracować bez obciążenia przez 2 minuty, a następnie zrób przerwę.
Wiertło się zacina
Użyj przełącznika kierunku obrotów, aby wycofać wiertło.
Wiertarka nie uruchamia się
Sprawdź podłączenie do zasilania i stan przełącznika.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że wiertło jest prawidłowo zamocowane w uchwycie.
- Sprawdź, czy przełącznik kierunku obrotów jest ustawiony poprawnie.
- Załóż okulary ochronne i odpowiednią odzież.
Parametry w praktyce
- Moc wejściowa (420W)
- Określa pobór energii urządzenia.
- Prędkość bez obciążenia (0-4200 RPM)
- Zakres obrotów wrzeciona na minutę.
- Uchwyt bezkluczykowy (10mm)
- Umożliwia szybką wymianę wierteł bez użycia klucza.
- Maks. średnica wiercenia (drewno 25mm / stal 10mm)
- Ograniczenia wydajności dla różnych materiałów.
Ilustracje i schematy
- Uchwyt wiertarski (Drill chuck): Służy do mocowania wierteł.
- Przełącznik kierunku obrotów (Direction switch): Zmienia kierunek obrotów wiertła.
- Przycisk blokady (Locking button): Utrzymuje włącznik w pozycji pracy ciągłej.
- Włącznik (Operating switch): Uruchamia i zatrzymuje urządzenie.
