Instrukcja obsługi wyrzynarki włosowej Ronix 5701

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wyrzynarki włosowej Ronix 5701. Dokument zawiera wytyczne dotyczące bezpiecznej obsługi, montażu brzeszczotu, regulacji parametrów pracy oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub obrażeń ciała.

Dane techniczne

• Moc: 120W
• Napięcie: 220-240V, 50-60Hz
• Prędkość obrotowa: 400-1600 obr./min
• Głębokość cięcia: 50mm (przy 0°), 23mm (przy 45°)
• Długość brzeszczotu: 125mm
• Waga: 11 kg

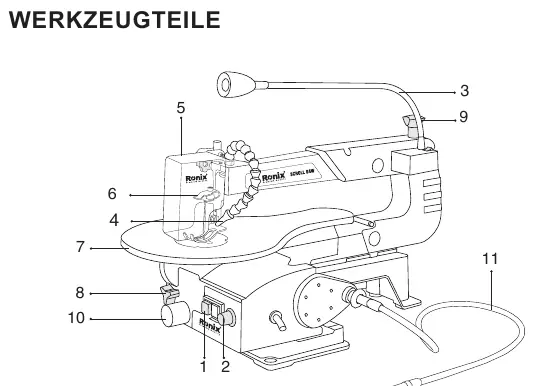

Elementy urządzenia

Główne komponenty wyrzynarki obejmują:

• Włącznik i regulator prędkości
• Oświetlenie LED
• System nadmuchu (odpylanie)
• Osłonę ochronną
• System mocowania brzeszczotu
• Stół roboczy z możliwością przechyłu
• Przyłącze do odkurzacza
• Wałek giętki (soft shaft)

Bezpieczeństwo

Podczas pracy z elektronarzędziem należy przestrzegać następujących zasad:

• Zawsze stosuj środki ochrony osobistej: okulary ochronne, maskę przeciwpyłową, ochronniki słuchu oraz rękawice.
• Nie używaj urządzenia w atmosferze wybuchowej lub w pobliżu łatwopalnych materiałów.
• Upewnij się, że wtyczka pasuje do gniazdka; nie modyfikuj jej.
• W wilgotnych warunkach zaleca się stosowanie zasilania z wyłącznikiem różnicowoprądowym (RCD) o prądzie znamionowym 30mA lub mniejszym.
• Przed wymianą akcesoriów lub regulacją zawsze odłącz urządzenie od zasilania.

Montaż i przygotowanie

Montaż brzeszczotu

1. Upewnij się, że urządzenie jest odłączone od zasilania.
2. Zwolnij napięcie brzeszczotu za pomocą pokrętła.
3. Zamontuj brzeszczot tak, aby zęby były skierowane w dół.
4. Zabezpiecz brzeszczot w systemie mocowania i ponownie wyreguluj napięcie.

Montaż wałka giętkiego

Wałek giętki montuje się do odpowiedniego gniazda na obudowie silnika, zgodnie z oznaczeniami na schemacie.

Obsługa

• Regulacja prędkości: Użyj pokrętła regulacji prędkości, aby dostosować tempo pracy do obrabianego materiału.
• Oświetlenie: Włącz oświetlenie LED, aby poprawić widoczność linii cięcia.
• System nadmuchu: Upewnij się, że system nadmuchu jest skierowany na linię cięcia, aby usuwać pył.
• Odkurzacz: Podłącz wąż odkurzacza do króćca wylotowego pyłu, aby utrzymać czystość w miejscu pracy.

Konserwacja

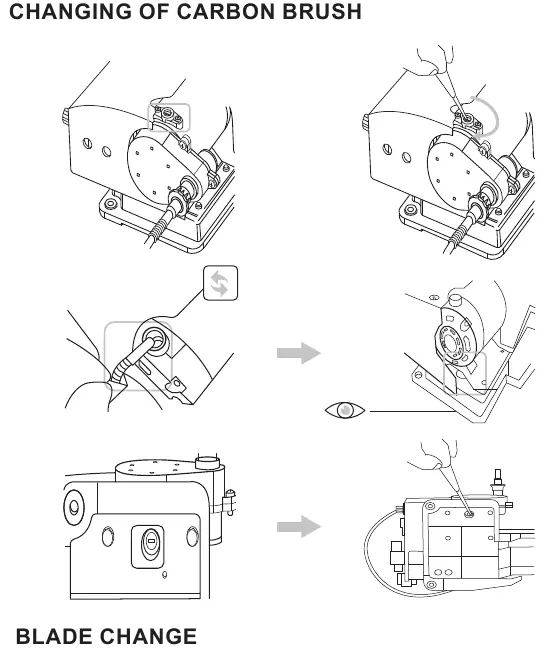

• Wymiana szczotek węglowych: Regularnie sprawdzaj stan szczotek węglowych i wymieniaj je, gdy są zużyte.
• Czyszczenie: Po zakończeniu pracy oczyść urządzenie z pyłu.
• Przechowywanie: Przed odłożeniem urządzenia na dłuższy czas, zwolnij napięcie brzeszczotu.
