Instrukcja obsługi pilarki tarczowej Dremel CS 12V
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Dremel CS 12V. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość cięcia, obsługiwać laser oraz ładować akumulator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe informacje dotyczące bezpiecznej obsługi pilarki tarczowej Dremel CS 12V. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, procedurą wymiany tarczy oraz sposobem ładowania akumulatora.

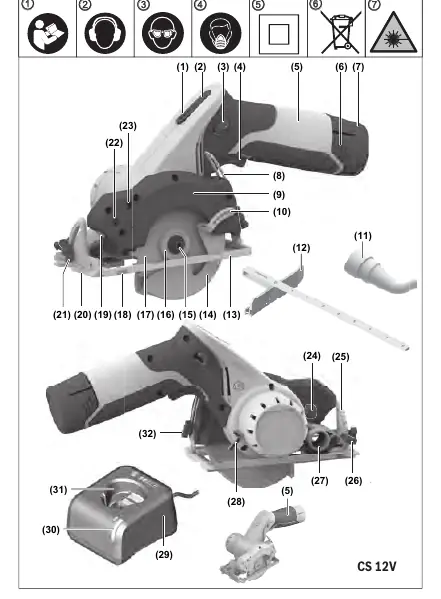

Opis urządzenia
Pilarka tarczowa Dremel CS 12V jest przeznaczona do cięcia drewna, laminatów, tworzyw sztucznych oraz metali nieżelaznych (aluminium, miedź) o grubości do 2 mm. Urządzenie nie jest przeznaczone do cięcia muru, kamienia ani płytek.
Montaż i wymiana tarczy
Przed przystąpieniem do wymiany tarczy należy zawsze wyjąć akumulator z urządzenia.
- Połóż pilarkę na przedniej stronie obudowy silnika.
- Naciśnij i przytrzymaj przycisk blokady wrzeciona (24).
- Używając klucza imbusowego (28), odkręć śrubę mocującą (15).
- Odchyl osłonę wahadłową (14) i zdejmij kołnierz mocujący (16) oraz tarczę (17).
- Oczyść tarczę i elementy mocujące.
- Załóż nową tarczę, zwracając uwagę na kierunek obrotów (strzałka na tarczy musi być zgodna ze strzałką na osłonie).
- Dokręć śrubę mocującą (15) momentem 6–9 Nm.
Ustawienia pilarki
Regulacja głębokości cięcia
Poluzuj śrubę motylkową (32). Przesuń pilarkę względem podstawy (13), aby ustawić żądaną głębokość na skali (8), a następnie dokręć śrubę.
Ustawianie kąta cięcia
Poluzuj śrubę motylkową (21), ustaw żądany kąt na skali (25) i dokręć śrubę.
Laser
Pilarka wyposażona jest w laser ułatwiający prowadzenie linii cięcia. Włącz laser przyciskiem (2). Jeśli linia lasera nie pokrywa się z krawędzią cięcia, należy przeprowadzić kalibrację za pomocą śrub regulacyjnych (22) i (23) zgodnie z instrukcją w rozdziale dotyczącym justowania lasera.
Akumulator i ładowanie
Używaj wyłącznie ładowarek zalecanych przez producenta. Akumulator należy ładować w temperaturze 0–45°C. Stan naładowania można sprawdzić, naciskając przycisk włącznika do połowy.
Konserwacja
Utrzymuj pilarkę i otwory wentylacyjne w czystości. Osłonę wahadłową należy regularnie czyścić z pyłu i wiórów za pomocą pędzla. Nie używaj agresywnych środków czyszczących.
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy akumulator jest poprawnie włożony, czy styki są czyste lub czy temperatura otoczenia mieści się w zakresie 0-45°C.
Laser nie jest precyzyjny
Skalibruj laser zgodnie z instrukcją w sekcji 'Justowanie lasera' (patrz: rysunki G-H).
Przed użyciem
- Sprawdź, czy tarcza jest ostra i odpowiednia do materiału.
- Upewnij się, że akumulator jest naładowany.
- Sprawdź, czy osłona tarczy porusza się swobodnie.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
- Sprawdź, czy śruby mocujące są dokręcone.
Parametry w praktyce
- Prędkość obrotowa
- 5000 min-1
- Średnica tarczy
- 85 mm
Ilustracje i schematy
- Rysunek A: Wymiana tarczy pilarskiej.
- Rysunek B: Montaż adaptera do odsysania pyłu.
- Rysunek C: Ustawianie głębokości cięcia.
- Rysunek D: Sprawdzanie kąta 90°.
- Rysunek E: Ustawianie kąta uciosu.
Zgodność modelu
- Przeznaczona do drewna, laminatu, tworzyw sztucznych i metali nieżelaznych (aluminium, miedź) do 2 mm grubości.
- Nie używać do muru, kamienia ani płytek.
