Instrukcja obsługi narzędzia rotacyjnego Dremel 8260
Szybki przewodnik po instrukcji obsługi narzędzia rotacyjnego Dremel 8260. Dowiedz się, jak bezpiecznie używać, montować akcesoria, zarządzać prędkością i łączyć się z aplikacją.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dremel 8260 to akumulatorowe narzędzie rotacyjne o zmiennej prędkości, wyposażone w łączność Bluetooth. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Narzędzie jest przeznaczone do prac takich jak rzeźbienie, grawerowanie, frezowanie, szlifowanie, cięcie, czyszczenie, polerowanie i wiercenie.
Opis urządzenia
Narzędzie składa się z następujących głównych elementów:
- Nakrętka tulei zaciskowej (Collet Nut)
- Tuleja zaciskowa (Collet)
- Nasadka EZ TWIST z wbudowanym kluczem
- Przełącznik On/Off
- Pokrętło zmiennej prędkości
- Wskaźniki LED: ostrzegawczy, Bluetooth, prędkości, poziomu naładowania
- Akumulator z przyciskami zwalniającymi
Montaż i przygotowanie
Przed przystąpieniem do montażu lub wymiany akcesoriów należy zawsze odłączyć akumulator.
Wymiana akcesoriów
- Naciśnij przycisk blokady wrzeciona i obracaj wrzeciono ręcznie, aż blokada się zatrzaśnie.
- Użyj klucza do tulei zaciskowej lub nasadki EZ TWIST, aby poluzować nakrętkę tulei.
- Włóż trzonek akcesorium do tulei zaciskowej.
- Dokręć nakrętkę tulei, upewniając się, że akcesorium jest pewnie zamocowane.
Akumulator
Aby wyjąć akumulator, naciśnij przyciski zwalniające po obu stronach i wysuń go z obudowy. Aby włożyć, wsuń akumulator, aż zablokuje się w odpowiedniej pozycji.
Obsługa i ustawienia
Włączanie i prędkość
Narzędzie włącza się za pomocą przełącznika suwakowego. Prędkość można regulować za pomocą pokrętła, a aktualne ustawienie jest sygnalizowane na wskaźniku prędkości. Narzędzie posiada funkcję zapamiętywania ostatniej prędkości, jeśli zostanie włączone ponownie w ciągu 5 minut.
Łączność Bluetooth
Narzędzie można połączyć z aplikacją Dremel na urządzeniu mobilnym. W tym celu należy pobrać aplikację, uruchomić ją i postępować zgodnie z instrukcjami parowania, upewniając się, że narzędzie jest wyłączone i znajduje się w pobliżu urządzenia.
Konserwacja
Narzędzie nie zawiera części serwisowanych przez użytkownika. Zaleca się regularne czyszczenie otworów wentylacyjnych za pomocą sprężonego powietrza. Należy unikać stosowania agresywnych rozpuszczalników, które mogą uszkodzić plastikowe elementy obudowy.
Rozwiązywanie problemów
Czerwona dioda ostrzegawcza może sygnalizować:
- Zbyt wysoką temperaturę narzędzia: wyłącz narzędzie, usuń akcesorium i pozwól silnikowi pracować bez obciążenia w celu schłodzenia.
- Zbyt wysoką temperaturę akumulatora: wyłącz narzędzie, wyjmij akumulator i pozwól mu ostygnąć.
- Przeciążenie/zablokowanie: zmniejsz nacisk na narzędzie podczas pracy.
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED świeci się podczas pracy.
Narzędzie jest przeciążone lub przegrzane. Zmniejsz nacisk na narzędzie lub pozwól mu ostygnąć.
Akumulator nie ładuje się.
Sprawdź, czy gniazdko działa, czy styki akumulatora są czyste oraz czy temperatura otoczenia mieści się w zakresie 0°C - 45°C.
Akcesorium bije lub wibruje.
Akcesorium może być źle wyważone. Poluzuj nakrętkę tulei, obróć akcesorium o 1/4 obrotu i dokręć ponownie.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że akcesorium jest poprawnie zamocowane w tulei zaciskowej.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte dłonią.
- Załóż okulary ochronne i inne środki ochrony osobistej.
- Upewnij się, że przełącznik jest w pozycji wyłączonej przed włożeniem akumulatora.
Parametry w praktyce
- 10.8V/12V MAX
- Napięcie zasilania narzędzia.
- 5,000 - 30,000/min
- Zakres prędkości obrotowej bez obciążenia.
Ilustracje i schematy

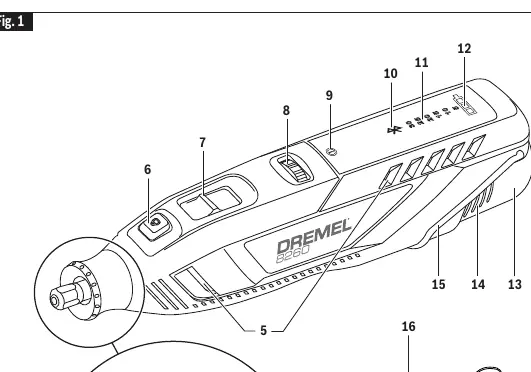

- Fig 1: Schemat budowy narzędzia z opisem elementów.
- Fig 3/4: Instrukcja wymiany akcesoriów za pomocą klucza lub nasadki EZ Twist.

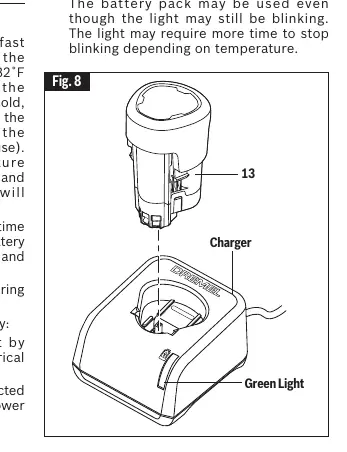

- Fig 8: Instrukcja ładowania akumulatora.
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów Dremel.
- Ładowarka GAL12V-20 jest przeznaczona tylko do akumulatorów Dremel.
