Instrukcja obsługi narzędzia wielofunkcyjnego Dremel 8250
Szybki przewodnik po instrukcji obsługi narzędzia wielofunkcyjnego Dremel 8250. Dowiedz się, jak bezpiecznie montować akcesoria, obsługiwać urządzenie, ładować akumulator i dbać o narzędzie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dremel 8250 to bezprzewodowe narzędzie wielofunkcyjne przeznaczone do prac takich jak grawerowanie, szlifowanie, cięcie, polerowanie i wiercenie. Instrukcja zawiera kluczowe zasady bezpieczeństwa, procedury montażu akcesoriów oraz wskazówki dotyczące ładowania i konserwacji akumulatora.
Opis urządzenia
Narzędzie wyposażone jest w:
- Włącznik suwakowy
- Pokrętło regulacji prędkości
- Wskaźnik prędkości
- Wskaźnik naładowania akumulatora (Fuel Gauge)
- Diodę ostrzegawczą (Red Warning LED)
- System EZ TWIST do szybkiej wymiany akcesoriów
Montaż i wymiana akcesoriów
Przed przystąpieniem do jakichkolwiek prac przy narzędziu, zawsze odłącz akumulator.
Wymiana akcesoriów
- Naciśnij przycisk blokady wrzeciona i obracaj wrzeciono ręcznie, aż blokada zaskoczy.
- Użyj klucza do tulei zaciskowej lub nakrętki EZ TWIST, aby poluzować nakrętkę tulei.
- Włóż akcesorium do tulei zaciskowej tak głęboko, jak to możliwe, aby zminimalizować bicie.
- Dokręć nakrętkę tulei.
Tuleje zaciskowe
Dostępne są cztery rozmiary tulei (0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm). Rozmiar tulei można zidentyfikować po liczbie pierścieni na jej tylnej części (brak pierścieni oznacza 3,2 mm).
Obsługa narzędzia
Narzędzie włącza się przesuwając włącznik do przodu. Prędkość można regulować za pomocą pokrętła. Jeśli narzędzie zostanie wyłączone i włączone ponownie w ciągu 5 minut, uruchomi się z ostatnio ustawioną prędkością. Po dłuższym czasie uruchomi się z prędkością domyślną 15 000 obr./min.
Ładowanie akumulatora
Używaj wyłącznie ładowarki Dremel GAL12V-20. Ładowanie powinno odbywać się w temperaturze od 0°C do 45°C. Migająca zielona dioda oznacza szybkie ładowanie. Stałe światło zielone oznacza zakończenie ładowania.
Konserwacja
Regularnie czyść otwory wentylacyjne narzędzia, aby zapobiec przegrzaniu silnika. Nie używaj ostrych przedmiotów do czyszczenia otworów. W przypadku znacznego spadku wydajności akumulatora, należy go wymienić.
Praktyczna pomoc
Typowe problemy
Narzędzie wyłącza się lub nie działa.
Sprawdź poziom naładowania akumulatora (wskaźnik paliwa). Jeśli narzędzie jest przeciążone, zmniejsz nacisk i pozwól narzędziu pracować z własną prędkością.
Akumulator nie ładuje się.
Sprawdź, czy ładowarka jest podłączona do sprawnego gniazdka. Upewnij się, że styki akumulatora są czyste. Sprawdź, czy temperatura otoczenia mieści się w zakresie 0°C - 45°C.
Akcesoria wpadają w wibracje.
Upewnij się, że akcesorium jest dobrze wyważone i poprawnie zamocowane w tulei zaciskowej. Poluzuj nakrętkę, obróć akcesorium o 1/4 obrotu i dokręć ponownie.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że akcesorium jest odpowiednio dobrane do zadania.
- Sprawdź, czy tuleja zaciskowa pasuje do chwytu akcesorium.
- Upewnij się, że akcesorium jest mocno dokręcone.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Parametry w praktyce
- 10.8V/12V MAX
- Napięcie zasilania akumulatora.
- 5,000 - 30,000/min
- Zakres prędkości obrotowej narzędzia.
Ilustracje i schematy

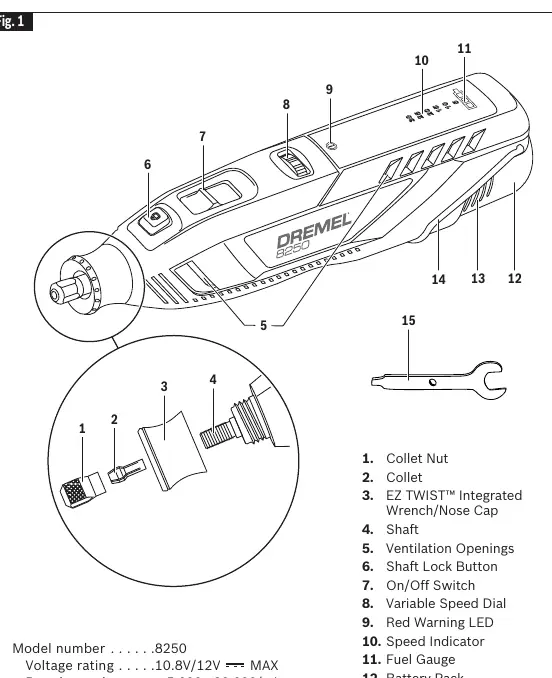

- Fig. 1: Schemat budowy narzędzia z oznaczeniem elementów (włącznik, blokada wrzeciona, wskaźnik prędkości).

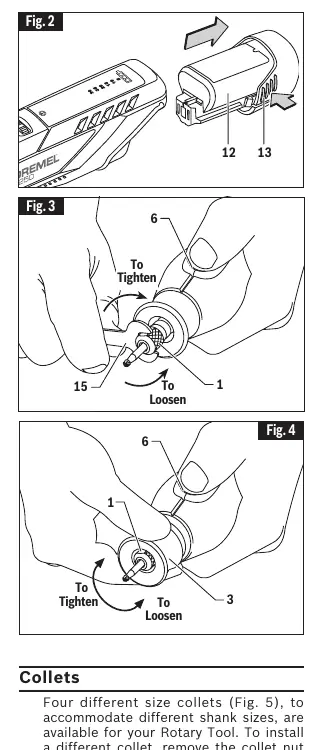

- Fig. 2: Instrukcja wyjmowania i wkładania akumulatora.
- Fig. 3: Sposób użycia klucza do tulei zaciskowej.
- Fig. 4: Użycie nakrętki EZ TWIST do wymiany akcesoriów.
- Fig. 5: Tabela identyfikacji tulei zaciskowych na podstawie pierścieni.
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów marki Dremel.
- Nie używaj akcesoriów wymagających chłodzenia cieczą.
