SJE Rhombus IFS Control Panel

Opis produktu

Panel sterowania SJE Rhombus Installer Friendly Series (IFS) został zaprojektowany do automatycznego sterowania pompami. Urządzenie monitoruje status pompy, liczbę cykli, czas pracy, stan pływaków oraz rejestruje błędy. Panel jest przeznaczony do użytku wewnątrz i na zewnątrz budynków (obudowa NEMA 4X).

Bezpieczeństwo i instalacja

Instalacja oraz serwisowanie muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Uwaga: Panel nie może być montowany w miejscach narażonych na zalanie. Wszystkie przepusty kablowe muszą być uszczelnione, aby zapobiec przedostawaniu się wilgoci i gazów do wnętrza obudowy. Pływaki sterujące muszą być prowadzone w oddzielnych kanałach kablowych niż przewody zasilające pompy.

Uruchomienie i obsługa

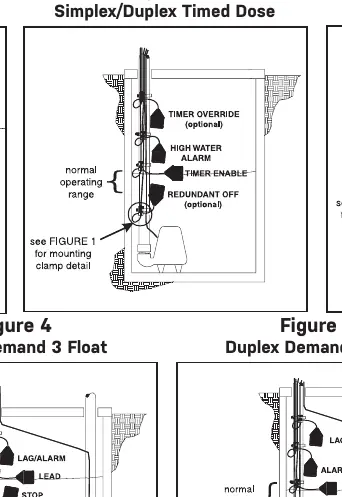

Panel oferuje dwa główne tryby pracy: Timed Dose (sterowanie czasowe) oraz Demand Dose (sterowanie poziomem za pomocą pływaków). Wybór trybu odbywa się za pomocą przełącznika DIP wewnątrz obudowy. Użytkownik może programować czasy pracy pompy (ON/OFF) oraz sekwencje pracy pomp w modelach duplex (Alt, 2-1, 1-2). Panel posiada wyświetlacz cyfrowy, który po minucie bezczynności wyłącza się automatycznie.

Konserwacja i diagnostyka

W przypadku wystąpienia problemów należy sprawdzić ciągłość bezpiecznika za pomocą omomierza. Pływaki można przetestować, mierząc ich rezystancję: w pozycji OFF powinna wynosić nieskończoność, a w pozycji ON blisko zera. Alarmy świetlne i dźwiękowe można zweryfikować za pomocą przełącznika testowego. Wszelkie uszkodzone elementy należy wymieniać na części o identycznych parametrach technicznych.

Utylizacja i zwroty

W przypadku konieczności zwrotu urządzenia do serwisu, produkt musi zostać wyczyszczony i odkażony, aby zapewnić bezpieczeństwo personelu obsługującego przesyłkę. Należy przestrzegać wszystkich lokalnych przepisów dotyczących utylizacji sprzętu elektrycznego.
