SJE Rhombus Type TD Timed Dosing Control Panel

Opis produktu

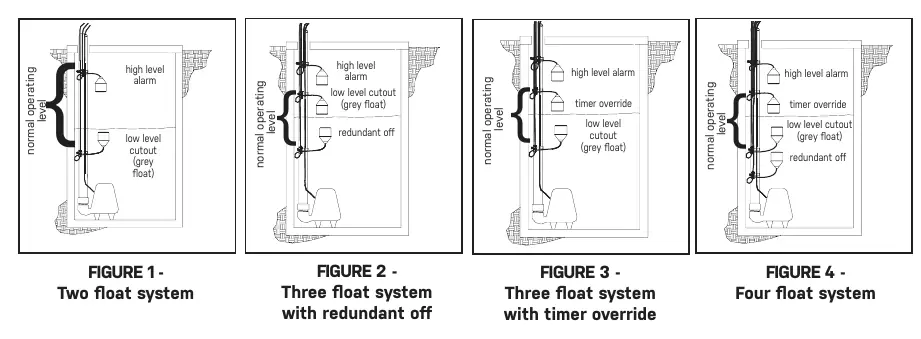

Panel sterowania SJE Rhombus Type TD to zaawansowane urządzenie przeznaczone do sterowania pompami w systemach dozowania czasowego. Urządzenie obsługuje konfiguracje z dwoma, trzema lub czterema pływakami, co pozwala na precyzyjne zarządzanie poziomem cieczy, alarmami wysokiego poziomu oraz funkcjami nadmiarowymi (redundant off) i obejściem czasowym (timer override).

Bezpieczeństwo

Uwaga: Instalacja i serwis muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do jakichkolwiek prac w komorze pompy należy bezwzględnie odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem elektrycznym. Obudowy NEMA 4X są przeznaczone do użytku wewnątrz i na zewnątrz, zapewniając ochronę przed korozją, pyłem i wodą.

Uruchomienie i instalacja

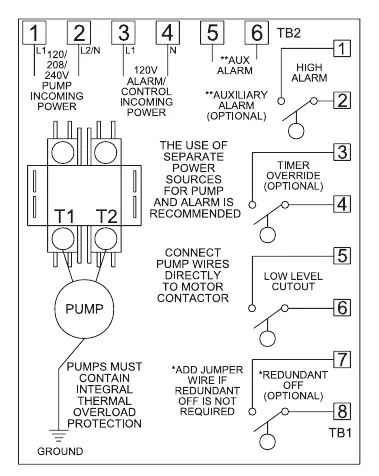

Proces instalacji obejmuje montaż panelu sterowania, montaż pływaków w zbiorniku oraz podłączenie elektryczne. Wszystkie przewody przechodzące ze zbiornika do panelu muszą być uszczelnione, aby zapobiec przedostawaniu się wilgoci i gazów. Pływaki należy zamontować na odpowiednich poziomach, zapewniając im swobodny zakres ruchu. W przypadku korzystania z zacisków montażowych, należy upewnić się, że przewód nie jest przyciśnięty pod opaską zaciskową.

Konfiguracja timera

Panel posiada wbudowany timer, który steruje cyklami pracy pompy. Aby ustawić czas pracy:

• Wyjmij timer z gniazda.
• Ustaw zakres czasu dla cyklu wyłączenia (OFF) i włączenia (ON) za pomocą przełączników zakresu.
• Dostosuj pokrętła, aby ustawić dokładne wartości czasowe.
• Po zakończeniu ustawień umieść timer z powrotem w gnieździe.

Pamiętaj, że cykl wyłączenia (OFF) jest realizowany jako pierwszy.

Obsługa i konserwacja

Regularna kontrola pływaków jest kluczowa dla poprawnego działania systemu. Należy sprawdzać ich zakres pracy, czyścić oraz w razie potrzeby naprawiać lub wymieniać uszkodzone elementy. W przypadku usterek należy sprawdzić rezystancję pływaków, cewkę stycznika magnetycznego oraz ciągłość bezpieczników za pomocą omomierza. Wszelkie uszkodzone komponenty należy wymieniać na części o identycznych parametrach.

Utylizacja i zwroty

W przypadku konieczności zwrotu produktu do serwisu, urządzenie musi zostać wyczyszczone, zdezynfekowane lub odkażone, aby zapewnić bezpieczeństwo osobom obsługującym przesyłkę. Należy przestrzegać wszystkich obowiązujących przepisów dotyczących utylizacji sprzętu elektrycznego.
