Instrukcja obsługi pilota Skydance 10-KEY CCT Zigbee 3.0
Szybki przewodnik po konfiguracji i obsłudze pilota Skydance 10-KEY. Dowiedz się, jak sparować urządzenie z bramką Tuya, skonfigurować sceny oświetleniowe oraz jak poprawnie zainstalować baterię i uchwyt ścienny.
Spis treści
Najważniejsze informacje z instrukcji
Pilot Skydance 10-KEY (model R2(WZS)) to bezprzewodowy sterownik Zigbee 3.0 przeznaczony do obsługi oświetlenia CCT (dual color). Urządzenie wymaga bramki Tuya Zigbee do działania i pozwala na sterowanie oświetleniem oraz wyzwalanie scen. Przed pierwszym użyciem należy usunąć folię zabezpieczającą z baterii CR2032.
Pierwsze uruchomienie i parowanie
- Pobierz aplikację Tuya i dodaj bramkę Zigbee.
- Naciśnij i przytrzymaj przycisk parowania sieciowego na pilocie, aż dioda LED zacznie migać.
- Wyszukaj urządzenie WZS-Scene Panel w aplikacji Tuya.
- Po pomyślnym sparowaniu dioda zaświeci się na 2 sekundy i zgaśnie.
- Dodaj urządzenia oświetleniowe ZBS-CCT w aplikacji pod tą samą bramką.
Konfiguracja scen w aplikacji Tuya
Pilot posiada 4 przyciski scen (S1-S4), które odpowiadają scenom 1-4 w aplikacji Tuya:
- Sceny oświetleniowe: Służą do sterowania wieloma lampami jednocześnie (np. jasność, temperatura barwowa).
- Sceny powiązane (linkage): Pozwalają na sterowanie różnymi urządzeniami, takimi jak lampy i zasłony, za pomocą jednego kliknięcia.
Po skonfigurowaniu sceny w aplikacji, przycisk na pilocie automatycznie wywoła przypisaną akcję.
Obsługa i funkcje przycisków
- Włączanie/Wyłączanie: Główny przycisk zasilania.
- Regulacja jasności: Przyciski + oraz - (skok 10%, 11 poziomów).
- Regulacja temperatury barwowej: Przyciski CT+ oraz CT- (skok 10%, 11 poziomów).
- Przyciski scen: S1, S2, S3, S4 służą do szybkiego wywoływania zapisanych ustawień.
Montaż
Pilot posiada uchwyt ścienny, który można zamontować na dwa sposoby:
- Przykręcenie uchwytu do ściany za pomocą dwóch śrub.
- Przyklejenie uchwytu do ściany za pomocą taśmy montażowej.
Bezpieczeństwo i konserwacja
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń w suchym środowisku.
- W przypadku spadku zasięgu lub braku reakcji, wymień baterię CR2032, zwracając uwagę na polaryzację.
- Jeśli pilot nie będzie używany przez dłuższy czas, wyjmij baterię.
- Chroń urządzenie przed upadkiem i silnymi uderzeniami.
Informacje o producencie
Guangzhou Skydance Co., Ltd.
Praktyczna pomoc
Typowe problemy
Pilot nie reaguje lub ma bardzo krótki zasięg
Wymień baterię CR2032 na nową, upewniając się, że polaryzacja jest poprawna.
Pilot nie łączy się z bramką
Upewnij się, że bramka Tuya jest w trybie parowania i przytrzymaj przycisk parowania na pilocie, aż dioda zacznie migać.
Przyciski scen nie działają
Upewnij się, że sceny 1-4 zostały poprawnie skonfigurowane w aplikacji Tuya przed użyciem przycisków na pilocie.
Przed użyciem
- Usuń folię ochronną z baterii CR2032
- Zainstaluj aplikację Tuya i dodaj bramkę Zigbee
- Upewnij się, że urządzenia oświetleniowe są dodane do tej samej bramki
- Skonfiguruj sceny w aplikacji Tuya przed użyciem przycisków S1-S4
Parametry w praktyce
- Temperatura pracy
- Od -30°C do +55°C.
Ilustracje i schematy

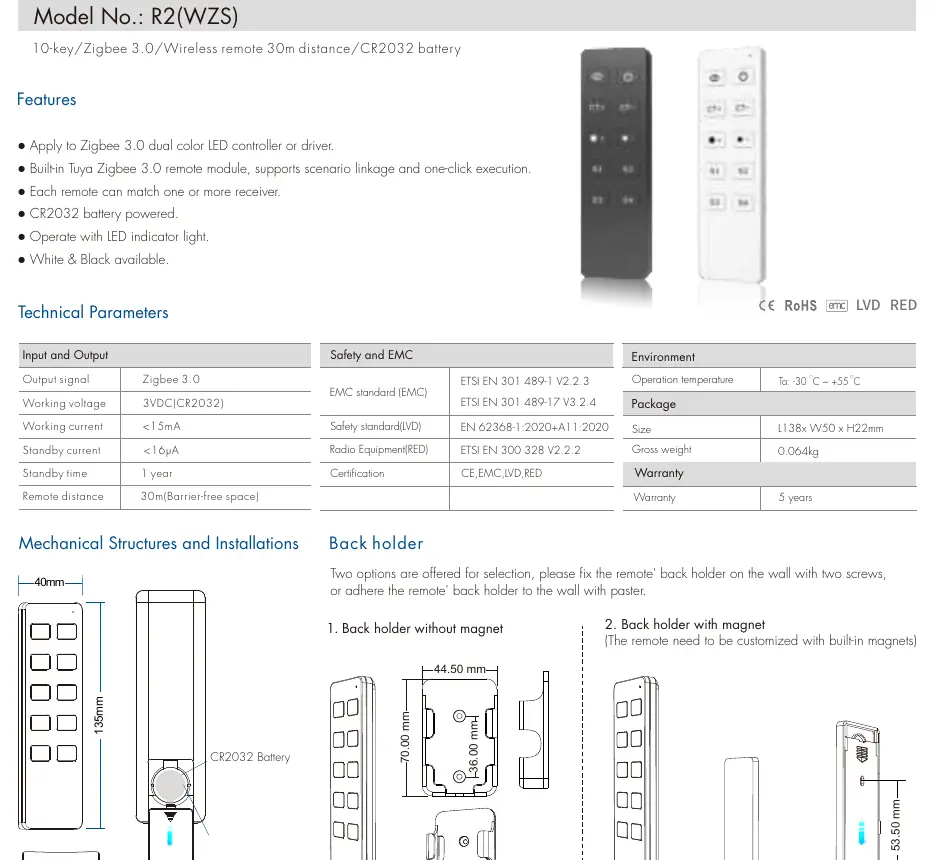

- Schemat mechaniczny pokazuje wymiary pilota (135x40x11mm) oraz sposób montażu uchwytu ściennego.
- Ilustracja funkcji przycisków wskazuje przypisanie poszczególnych klawiszy do regulacji jasności, temperatury barwowej i scen.
Zgodność modelu
- Wymaga bramki Tuya Zigbee.
- Kompatybilny z kontrolerami i sterownikami LED typu Zigbee 3.0 CCT.
