Instrukcja obsługi pilota radiowego Skydance 10-KEY
Szybki przewodnik po pilocie radiowym Skydance 10-KEY. Dowiedz się, jak sparować pilot z odbiornikiem, zamontować urządzenie, wymienić baterię oraz korzystać z funkcji ściemniania i scen świetlnych.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące obsługi, parowania i montażu serii pilotów radiowych Skydance 10-KEY (modele R1, R2, RU4, RU8). Przed pierwszym użyciem należy usunąć folię ochronną z baterii CR2032. Piloty przeznaczone są wyłącznie do użytku wewnątrz pomieszczeń w suchych warunkach.
Montaż i instalacja
Pilot posiada wbudowany magnes, co umożliwia trzy sposoby montażu:
- Bezpośrednie przytwierdzenie do powierzchni metalowych.
- Przykręcenie uchwytu ściennego za pomocą dwóch śrub.
- Przyklejenie uchwytu ściennego do ściany za pomocą taśmy montażowej.
Parowanie pilota z odbiornikiem
Dostępne są dwie metody parowania:
- Użycie przycisku Match: Krótko naciśnij przycisk Match na odbiorniku, a następnie natychmiast naciśnij przycisk włączania/wyłączania (dla pilotów strefowych: przycisk strefy) na pilocie. Szybkie mignięcie diody LED oznacza sukces.
- Użycie restartu zasilania: Wyłącz i włącz zasilanie odbiornika dwukrotnie. Następnie krótko naciśnij przycisk włączania/wyłączania (lub przycisk strefy) 3 razy na pilocie. Trzykrotne mignięcie światła oznacza sukces.
Aby usunąć sparowanie, należy użyć przycisku Match (przytrzymać 5s) lub wykonać procedurę restartu zasilania, naciskając przycisk 5 razy.
Obsługa i funkcje
Pilot umożliwia sterowanie jasnością oraz temperaturą barwową (w zależności od modelu):
- Ściemnianie: Krótkie naciśnięcie zmienia jasność skokowo (10 poziomów), długie naciśnięcie (1-6s) pozwala na płynną regulację (256 poziomów).
- Sceny: Krótkie naciśnięcie przycisku sceny (S1/S2) przywołuje zapisaną konfigurację. Długie naciśnięcie (2s) zapisuje bieżące ustawienia w danej scenie.
- Strefy: Modele RU4 i RU8 pozwalają na niezależne sterowanie wieloma strefami oświetlenia.
Konserwacja i bezpieczeństwo
- W przypadku spadku zasięgu lub braku reakcji, należy wymienić baterię CR2032, zwracając uwagę na polaryzację.
- Jeśli pilot nie będzie używany przez dłuższy czas, należy wyjąć baterię.
- Urządzenie należy chronić przed upadkiem.
Informacje o producencie
Guangzhou Skydance Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak reakcji odbiornika na polecenia pilota
Spróbuj ponownie sparować pilot z odbiornikiem zgodnie z procedurą parowania.
Zmniejszony zasięg lub brak reakcji
Wymień baterię CR2032 na nową, zwracając uwagę na poprawną polaryzację.
Przed użyciem
- Usuń folię ochronną z baterii CR2032 przed pierwszym użyciem.
- Upewnij się, że miejsce instalacji jest suche i wewnątrz budynku.
- Sprawdź, czy odbiornik jest podłączony do zasilania.
- Wybierz metodę montażu (magnes, śruby lub taśma).
Parametry w praktyce
- Bateria CR2032
- Standardowa bateria pastylkowa 3V wymagana do zasilania.
Ilustracje i schematy

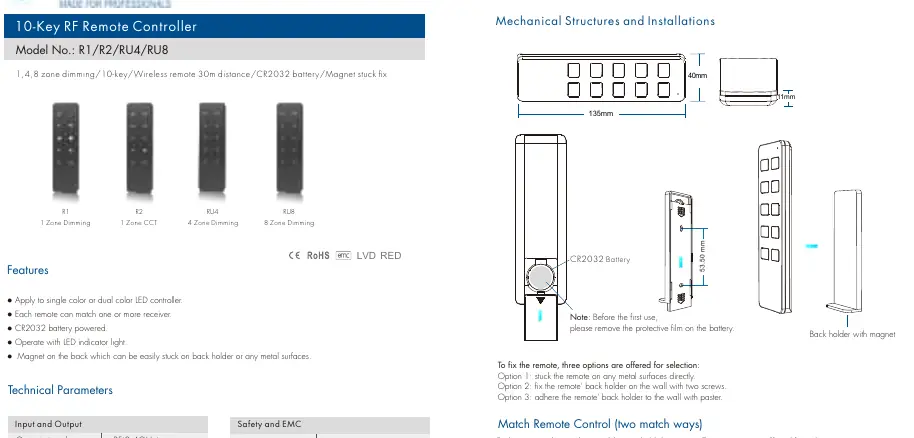

- Schemat montażu pokazuje wymiary pilota (135x40x11mm) oraz sposób mocowania uchwytu magnetycznego.
- Rysunki funkcji klawiszy dla modeli R1, R2, RU4 i RU8 ilustrują przypisanie przycisków do stref i scen.
Zgodność modelu
- Pilot współpracuje z kontrolerami LED jedno- i dwukolorowymi.
- Jeden pilot może być sparowany z jednym lub wieloma odbiornikami.
