System sterowania Skytech 001D-A – Instrukcja instalacji i obsługi

Opis produktu

System zdalnego sterowania Skytech 001D-A został zaprojektowany do bezpiecznej i niezawodnej obsługi gazowych urządzeń grzewczych. Jest to przełącznik typu dry contact, przeznaczony do współpracy z zaworami gazowymi typu milivolt. System składa się z nadajnika ściennego oraz odbiornika, umożliwiając wygodne włączanie i wyłączanie urządzenia.

Bezpieczeństwo

Uwaga: Produkt przeznaczony jest wyłącznie do użytku z nadzorowanymi urządzeniami grzewczymi. Osoby dorosłe muszą być obecne podczas pracy systemu. Nie należy programować ani ustawiać sterowania w sposób automatyczny, gdy w pobliżu nie ma osób dorosłych. Pozostawienie działającego urządzenia bez nadzoru może prowadzić do uszkodzeń lub poważnych obrażeń. Wszelkie modyfikacje urządzenia powodują utratę gwarancji i mogą stwarzać zagrożenie pożarowe.

Uruchomienie i instalacja

Nadajnik ścienny zasilany jest dwiema bateriami guzikowymi 3V. Odbiornik wymaga czterech baterii alkalicznych AA. Przed instalacją upewnij się, że przełącznik suwakowy odbiornika znajduje się w pozycji OFF.

• Montaż nadajnika: Nadajnik można zamontować bezpośrednio na ścianie za pomocą dołączonych kołków i wkrętów lub na istniejącej puszce elektrycznej.
• Montaż odbiornika: Odbiornik powinien być zamontowany w plastikowej puszce ściennej (nie metalowej), aby chronić elektronikę przed wysoką temperaturą. Należy unikać miejsc, gdzie temperatura przekracza 54°C (130°F).
• Podłączenie: W przypadku zaworów milivolt, przewody odbiornika łączy się z zaciskami TH oraz TH/TP. W systemach z zapłonem elektronicznym odbiornik łączy się szeregowo z transformatorem 24VAC zgodnie ze schematem.

Obsługa i parowanie

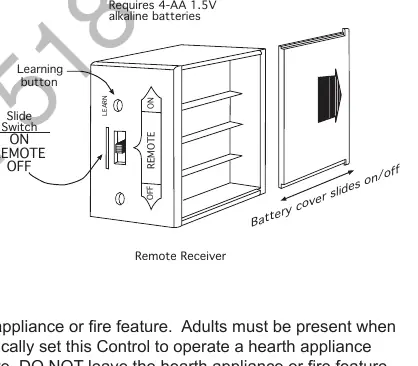

Odbiornik posiada trójpozycyjny przełącznik: ON (włączenie ręczne), REMOTE (sterowanie z nadajnika) oraz OFF (wyłączenie). Aby sparować nadajnik z odbiornikiem, należy ustawić przełącznik odbiornika w pozycji REMOTE, a następnie nacisnąć przycisk LEARN na odbiorniku. Po usłyszeniu sygnału dźwiękowego należy nacisnąć przycisk ON lub OFF na nadajniku przez około 2 sekundy.

Konserwacja i usterki

Żywotność baterii wynosi zazwyczaj około 12 miesięcy. Należy je wymieniać, gdy zasięg działania spada lub transmisja nie jest odbierana. W przypadku problemów z działaniem systemu, sprawdź poprawność instalacji baterii, czystość styków oraz czy odbiornik nie znajduje się w metalowej obudowie, która może ograniczać zasięg. Upewnij się, że połączenia przewodów są stabilne i nie stykają się z innymi metalowymi elementami.
