Instrukcja obsługi lampy wideo SmallRig RC 220B Pro

Szybki przewodnik po obsłudze lampy wideo SmallRig RC 220B Pro. Dowiedz się, jak zamontować akcesoria, zasilać urządzenie, sterować jasnością i temperaturą barwową oraz korzystać z trybów efektów świetlnych.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

SmallRig RC 220B Pro to lampa wideo LED COB z regulacją temperatury barwowej (2700K-6500K) i jasności. Obsługuje zasilanie sieciowe oraz bateryjne (V-mount/NPF) i oferuje 9 efektów świetlnych. str. 1, 3, 6

Najważniejsze czynności

Montaż osłony/reflektora str. 4
Resetowanie połączenia Bluetooth str. 7

Pierwsze uruchomienie

Zdejmij osłonę ochronną, podłącz zasilanie (AC lub bateria), włącz przyciskiem ON/OFF. str. 3, 4, 5

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Lampa nie świeci pełną mocą na baterii

Użyj baterii V-mount o pojemności 150Wh lub wyższej.

str. 5

Konserwacja i reset

Resetowanie ustawień bezprzewodowych: przytrzymaj przycisk Reset przez 3 sekundy. str. 7

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pobór mocy	220W	Maksymalny pobór mocy	str. 10
Zakres CCT	2700K - 6500K	Zakres temperatury barwowej	str. 9
TLCI	98	Wskaźnik oddawania barw	str. 9
Waga	1650g	Waga urządzenia	str. 10

Gdzie szukać w PDF

Instalacja str. 4
Zasilanie str. 5
Dane techniczne str. 9, 10

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (6) Pokaż mniej

Strona 2

Schemat budowy lampy SmallRig RC 220B Pro

Strona 3

Strona 4

Strona 5

Strona 6

Strona 7

Najważniejsze informacje z instrukcji

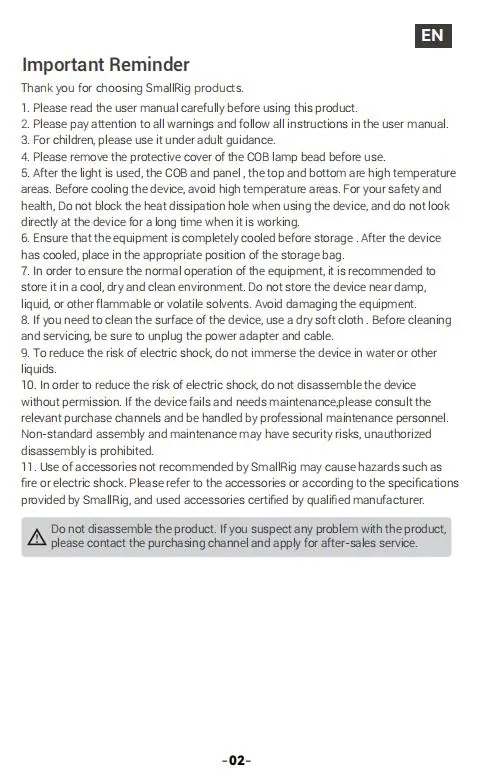

Przed użyciem lampy SmallRig RC 220B Pro należy zapoznać się z zasadami bezpieczeństwa. Zawsze zdejmuj osłonę ochronną z diody COB przed włączeniem urządzenia, aby uniknąć jej stopienia. Po zakończeniu pracy lampa i panel mogą być gorące – odczekaj, aż urządzenie ostygnie przed spakowaniem do torby. Nie blokuj otworów wentylacyjnych i nie patrz bezpośrednio w źródło światła podczas pracy.

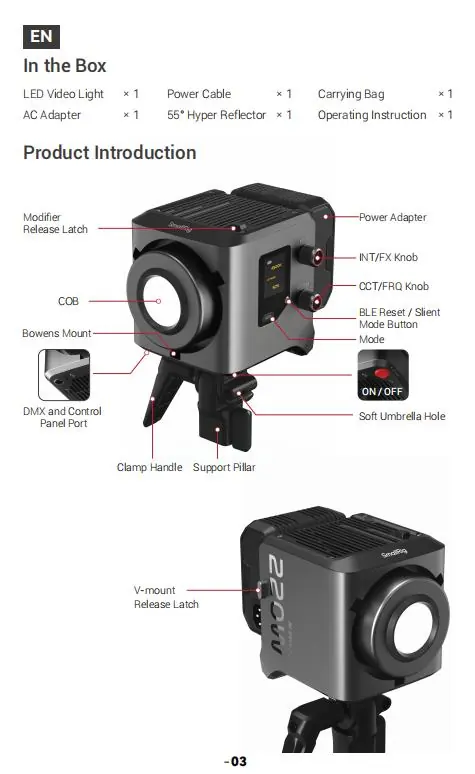

Opis urządzenia

Lampa wyposażona jest w mocowanie Bowens, które umożliwia montaż różnych modyfikatorów światła. Na obudowie znajdują się:

Pokrętło INT/FX do regulacji jasności i wyboru efektów.
Pokrętło CCT/FRQ do zmiany temperatury barwowej i częstotliwości.
Przycisk MODE do przełączania między trybami.
Przycisk Reset/Silent Mode do obsługi połączenia bezprzewodowego.
Porty DMX i panel sterowania.
Uchwyt zaciskowy i otwór na parasolkę.

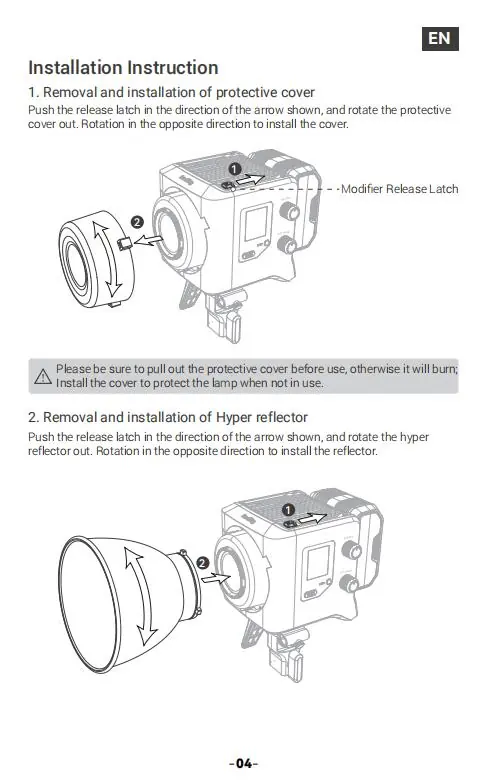

Instalacja akcesoriów

Aby zamontować lub zdjąć osłonę ochronną lub reflektor:

Przesuń zatrzask zwalniający (Modifier Release Latch) w kierunku wskazanym przez strzałkę.
Obróć akcesorium, aby je zwolnić lub zablokować w mocowaniu Bowens.

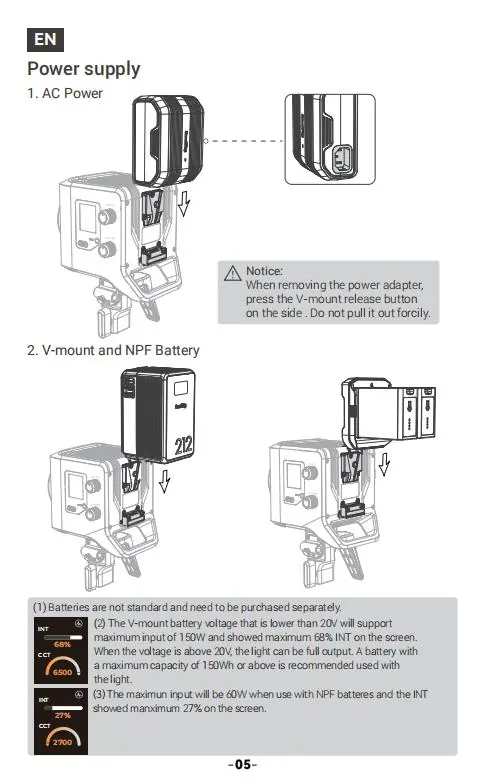

Zasilanie

Urządzenie może być zasilane na dwa sposoby:

Zasilanie sieciowe: Podłącz zasilacz AC do portu zasilania.
Zasilanie bateryjne: Użyj baterii V-mount lub NPF (sprzedawane oddzielnie). Baterie V-mount o napięciu poniżej 20V ograniczają moc wejściową do 150W. Dla pełnej mocy zaleca się baterie o pojemności 150Wh lub wyższej.

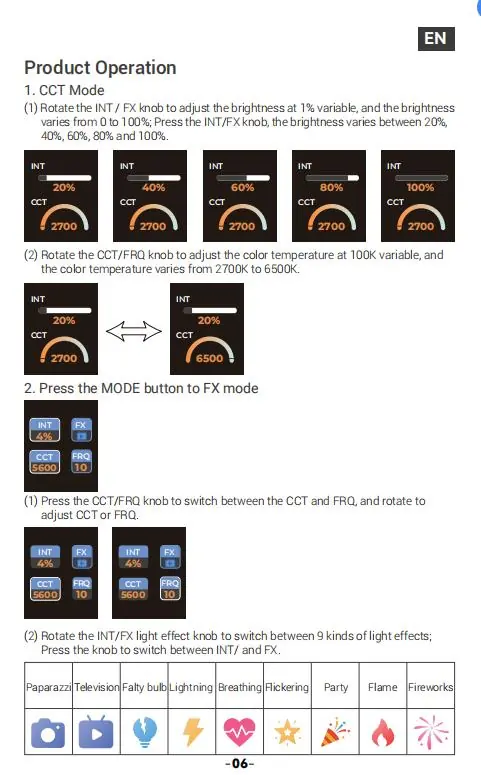

Obsługa i tryby pracy

Tryb CCT: Obracaj pokrętłem INT/FX, aby regulować jasność (0-100%). Obracaj pokrętłem CCT/FRQ, aby zmieniać temperaturę barwową w zakresie od 2700K do 6500K.

Tryb FX: Naciśnij przycisk MODE, aby przejść do trybu efektów. Dostępnych jest 9 efektów świetlnych (np. Paparazzi, Telewizja, Błyskawica, Ogień). Użyj pokrętła CCT/FRQ do przełączania między ustawieniami CCT i częstotliwością (FRQ).

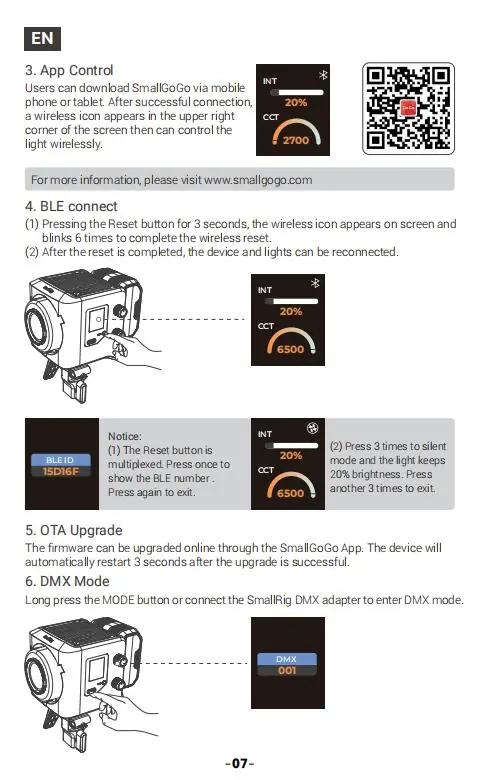

Sterowanie bezprzewodowe i DMX

Użytkownicy mogą sterować lampą za pomocą aplikacji SmallGoGo na smartfonie. Aby zresetować połączenie Bluetooth, przytrzymaj przycisk Reset przez 3 sekundy – ikona bezprzewodowa zacznie migać. Lampa obsługuje również tryb DMX po podłączeniu opcjonalnego adaptera SmallRig DMX.

Informacje o producencie

SmallRig

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Lampa nie osiąga pełnej mocy na baterii

Użyj baterii V-mount o pojemności 150Wh lub wyższej. Baterie o napięciu poniżej 20V ograniczają maksymalną moc.

Brak połączenia z aplikacją

Zresetuj połączenie BLE, przytrzymując przycisk Reset przez 3 sekundy, aż ikona zacznie migać.

Przed użyciem

Zdejmij osłonę ochronną z diody COB.
Upewnij się, że zasilacz jest prawidłowo podłączony.
Sprawdź, czy akcesoria (reflektor) są poprawnie zablokowane w mocowaniu Bowens.
Upewnij się, że urządzenie ma zapewnioną wentylację.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Active Cooling: Aktywne chłodzenie za pomocą wbudowanego wentylatora.

Ilustracje i schematy

Panel boczny: pokrętła INT/FX oraz CCT/FRQ.
Mocowanie Bowens: standardowe złącze dla modyfikatorów światła.
Zatrzask V-mount: służy do montażu baterii.

Zgodność modelu

Wymaga kontrolera SmallRig DMX (sprzedawany oddzielnie).
Obsługuje baterie V-mount i NPF (wymagają zakupu osobno).
