Instrukcja obsługi płytki montażowej baterii V-Mount SmallRig 5226
Dowiedz się, jak zainstalować i obsługiwać płytkę montażową baterii V-Mount SmallRig 5226. Przewodnik zawiera instrukcje montażu na rurkach 15mm, obsługę złączy USB-C i D-Tap oraz opis wskaźników LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Płytka montażowa SmallRig 5226 służy do zasilania zestawów kamerowych przy użyciu baterii V-Mount. Urządzenie montuje się na standardowych rurkach 15mm LWS. Płytka posiada wbudowane porty D-Tap oraz USB-C (z obsługą PD 65W), co pozwala na zasilanie wielu akcesoriów jednocześnie. Przed użyciem upewnij się, że bateria V-Mount jest naładowana, a rurki 15mm są stabilnie zamocowane.
Opis urządzenia
Urządzenie składa się z głównej płytki montażowej z blokadą baterii V-Mount, zacisku na rurki 15mm oraz regulowanej osłony ekranu LCD. Na obudowie znajdują się:
- Porty D-Tap (wyjście zasilania).
- Porty USB-C (wejście/wyjście zasilania).
- Przycisk zasilania z diodą LED.
- Otwory gwintowane 1/4"-20 do montażu akcesoriów.
- Zacisk kablowy i pasek na rzep do zarządzania przewodami.
Montaż
- Montaż zacisku: Przykręć zacisk rurek 15mm do płytki montażowej za pomocą dołączonych śrub.
- Instalacja na rurkach: Nasuń płytkę na rurki 15mm LWS i zablokuj ją za pomocą dźwigni zaciskowej.

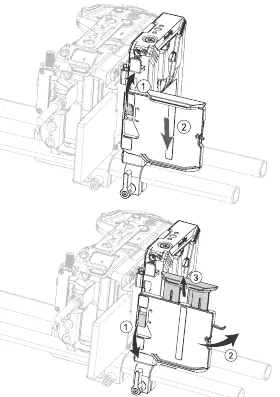

- Osłona ekranu: Zamontuj osłonę ekranu LCD na płytce. Możesz regulować jej położenie, aby dopasować ją do ekranu kamery. Jeśli używasz osłony, maksymalna szerokość baterii V-Mount wynosi 80mm.
- Montaż baterii: Wsuń baterię V-Mount w gniazdo płytki, aż usłyszysz kliknięcie blokady.
Obsługa

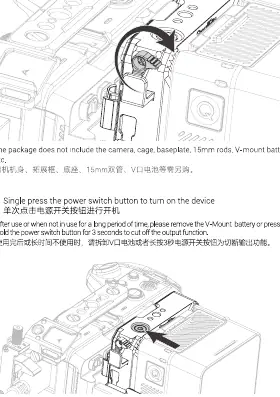

Aby włączyć urządzenie, naciśnij jednokrotnie przycisk zasilania. Aby wyłączyć wyjście zasilania, naciśnij i przytrzymaj przycisk zasilania przez 3 sekundy. Zaleca się odłączenie baterii lub wyłączenie zasilania, jeśli urządzenie nie będzie używane przez dłuższy czas.
Wskaźniki LED
- Dioda zasilania świeci ciągle: Urządzenie włączone.
- Dioda zasilania wyłączona: Bateria rozładowana lub brak połączenia.
- Dioda zasilania miga powoli (1x/s): Niski poziom baterii.
- Dioda zasilania miga szybko (6x/s): Bateria bliska wyczerpania, przeciążenie lub zbyt wysoka temperatura.
- Dioda USB-C świeci na czerwono: Port USB-C pracuje (wejście/wyjście).
- Dioda USB-C świeci na zielono: Bateria V-Mount w pełni naładowana.
- Dioda USB-C miga szybko (czerwony i zielony): Błąd portu USB-C (przetężenie, przepięcie, temperatura).
Dane techniczne
- Napięcie wejściowe: 11.0V - 16.8V.
- Porty D-Tap: Max 8A na port, łącznie do 18A.
- Porty USB-C: Obsługa PD 65W (wejście/wyjście).
- Temperatura pracy: -15°C do 60°C (rozładowanie).
- Materiał: Stop aluminium, stal nierdzewna, silikon, PC + włókno szklane.
Informacje o producencie
SmallRig
Praktyczna pomoc
Typowe problemy
Wskaźnik zasilania miga szybko (ok. 6 razy/sekundę)
Bateria jest bliska wyczerpania, wystąpiło przeciążenie lub temperatura baterii jest zbyt wysoka.
Wskaźnik USB-C miga szybko na czerwono i zielono
Wystąpił błąd portu USB-C (np. przetężenie, przepięcie lub zbyt wysoka temperatura).
Brak zasilania na wyjściach
Sprawdź, czy bateria jest poprawnie wpięta i czy urządzenie zostało włączone przyciskiem zasilania.
Przed użyciem
- Upewnij się, że posiadasz rurki 15mm LWS.
- Sprawdź, czy bateria V-Mount jest naładowana.
- Przygotuj klucz imbusowy (dołączony do zestawu).
- Sprawdź, czy szerokość baterii V-Mount nie przekracza 80mm przy użyciu osłony ekranu.
Parametry w praktyce
- Napięcie wejściowe
- Zakres 11.0V - 16.8V dla baterii V-Mount.
Ilustracje i schematy
- Krok 1: Montaż zacisku rurek 15mm do płytki.
- Krok 2: Mocowanie płytki na rurkach 15mm.
- Krok 3: Instalacja i regulacja osłony ekranu LCD.
- Krok 4: Montaż baterii V-Mount.
Zgodność modelu
- Kompatybilne z rurkami 15mm LWS.
- Maksymalna szerokość baterii przy użyciu osłony ekranu: 80mm.
