Instrukcja obsługi rozdrabniacza do liści Snow Joe 13-AMP SDJ616-RM
Poznaj zasady bezpiecznej obsługi, montażu oraz konserwacji rozdrabniacza do liści Snow Joe 13-AMP SDJ616-RM. Sprawdź jak wymieniać żyłkę tnącą i regulować urządzenie, aby zapewnić jego optymalną pracę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rozdrabniacz do liści Snow Joe 13-AMP SDJ616-RM jest urządzeniem przeznaczonym wyłącznie do użytku domowego. Służy do rozdrabniania liści, trawy, igliwia i chwastów. Nie wolno używać urządzenia do rozdrabniania gałęzi, patyków ani krzewów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogiem stosowania przedłużaczy przeznaczonych do użytku zewnętrznego.
Opis urządzenia i dane techniczne
Urządzenie posiada silnik o mocy 13 A, który osiąga prędkość 8000 obr./min. Wyposażone jest w system bezostrzowy wykorzystujący żyłkę tnącą. Współczynnik redukcji cząstek wynosi 16:1, a maksymalna średnica cięcia to 12 cali (30,4 cm). Urządzenie posiada podwójną izolację, co eliminuje potrzebę uziemienia.
Montaż
Montaż urządzenia składa się z kilku etapów:
- Stojak: Poluzuj pokrętło regulacji wysokości na nogach, ustaw żądaną wysokość i dokręć. Wsuń nogi w otwory w obudowie silnika, aż sworznie zabezpieczą je na miejscu.
- Głowica: Upewnij się, że obudowa silnika stabilnie spoczywa na nogach.

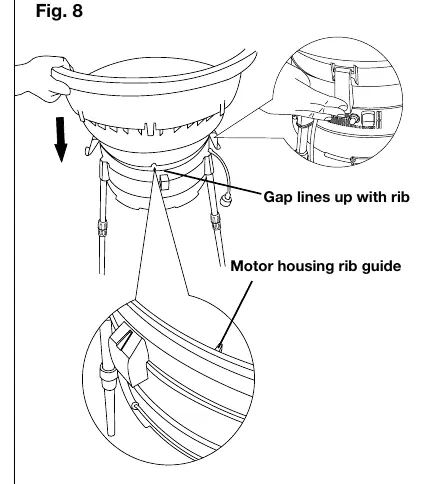

- Lejek: Dopasuj lejek do obudowy silnika, wyrównując szczelinę z żebrem obudowy. Zabezpiecz lejek za pomocą zatrzasków.
- Pokrywa: Zamontuj pokrywę lejka, używając 8 zatrzasków blokujących.
- Worek: Urządzenie nie zawiera worka w zestawie. Można użyć własnego worka (plastikowego, papierowego lub płóciennego), mocując go za pomocą elastycznego paska u podstawy urządzenia.
Obsługa
Włącznik ON/OFF znajduje się na dolnej części obudowy silnika. Aby włączyć urządzenie, naciśnij zielony przycisk; aby wyłączyć, naciśnij czerwony. Pokrętło regulacji (Control Dial) pozwala na ustawienie wielkości cząstek: pozycja COARSE (grubo) przyspiesza pracę, ale daje większe kawałki, natomiast FINE (drobno) spowalnia proces, ale daje najmniejsze cząstki. Podczas pracy należy wrzucać liście partiami, pozwalając maszynie odzyskać prędkość przed kolejnym wsadem.
Wymiana żyłki tnącej
Gdy wydajność rozdrabniania spada, należy wymienić żyłkę:
- Usuń zużytą żyłkę, przecinając ją i wyciągając z głowicy.
- Przełóż końce nowej żyłki przez otwory w słupku na górze głowicy.
- Wyrównaj długość końców żyłki.
- Przełóż żyłki przez odpowiednie tuleje.
- Upewnij się, że żyłki są proste i równej długości. Wbudowany nóż przytnie je na odpowiednią długość.
Konserwacja i przechowywanie

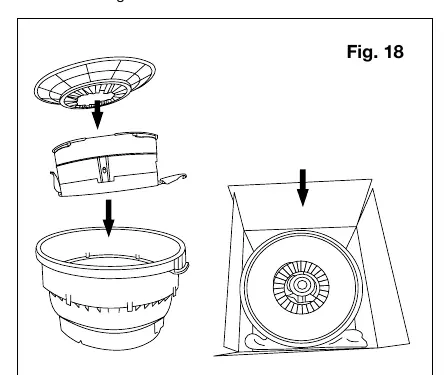

Po każdym użyciu wyczyść wnętrze obudowy silnika z nagromadzonych resztek. Użyj wilgotnej szmatki do czyszczenia lejka i pokrywy, natomiast obudowę silnika czyść wyłącznie suchą szmatką. Nie używaj wody do czyszczenia obudowy silnika, gdyż może to doprowadzić do trwałego uszkodzenia. Przechowuj urządzenie w suchym, zamkniętym miejscu, niedostępnym dla dzieci.
Praktyczna pomoc
Typowe problemy
Odczekaj 1 minutę, a następnie naciśnij przycisk resetowania wyłącznika automatycznego (circuit breaker) znajdujący się na obudowie.
Urządzenie jest przeciążone. Wyłącz je, odłącz od zasilania, usuń materiał z lejka i uruchom ponownie, wrzucając mniejsze porcje.
Wymień żyłkę tnącą na nową zgodnie z instrukcją w sekcji wymiany żyłki.
Przed użyciem
- Sprawdź, czy wszystkie części są w zestawie i nieuszkodzone.
- Upewnij się, że używasz przedłużacza przeznaczonego do użytku zewnętrznego (typu SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A lub SJTOW-A).
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że urządzenie stoi na stabilnej, równej powierzchni.
- Sprawdź, czy w lejku nie znajdują się ciała obce (kamienie, metal, butelki).
Parametry w praktyce
- Napięcie znamionowe
- 120 V ~ 60 Hz
- Prędkość bez obciążenia
- 8000 obr./min
- Współczynnik redukcji
- 16:1 (stosunek objętości materiału przed i po rozdrobnieniu)
- Maks. średnica cięcia
- 12 cali (30,4 cm)
Ilustracje i schematy
- Rysunki montażowe (Fig. 1-6) pokazują proces składania stojaka i mocowania głowicy.

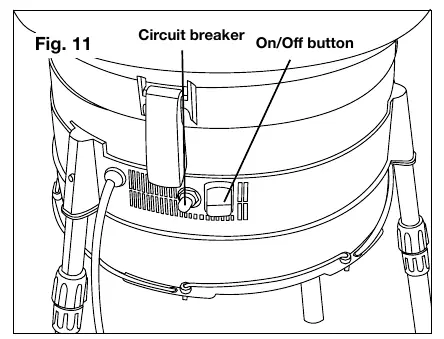

- Rysunek 11 pokazuje lokalizację przycisku ON/OFF oraz wyłącznika automatycznego.
- Rysunek 12 ilustruje pokrętło regulacji wielkości cząstek (od mokrych liści po igliwie).
- Rysunki 13-17 szczegółowo pokazują proces wymiany żyłki tnącej.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do liści, trawy i igliwia. Nie używać do gałęzi i patyków.
- Wymaga przedłużacza zewnętrznego. Nie używać przedłużaczy dłuższych niż 100 stóp (30 m).
