Instrukcja obsługi kompresora magistrali Solid State Logic THE BUS+
Szybki przewodnik po kompresorze magistrali Solid State Logic THE BUS+. Dowiedz się, jak skonfigurować połączenia, korzystać z funkcji kompresji, korektora dynamicznego (D-EQ) oraz obsługiwać panel sterowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- THE BUS+ to analogowy procesor z cyfrowym sterowaniem, łączący klasyczny kompresor magistrali SSL z 2-pasmowym korektorem dynamicznym (D-EQ). Urządzenie oferuje zaawansowane opcje kształtowania brzmienia, takie jak tryby LOW THD, F/B, 4K oraz rozszerzone opcje Ratio i stałych czasowych. str. 2, 3
Najważniejsze czynności
- Podłączanie urządzenia str. 3
- Konfiguracja kompresora str. 2, 3
Pierwsze uruchomienie
- Podłącz zasilanie IEC, podłącz kable XLR do wejść/wyjść i włącz urządzenie przełącznikiem na tylnym panelu. str. 3
Problemy i rozwiązania
Potrzeba wsparcia technicznego
Odwiedź stronę internetową Solid State Logic i skorzystaj z linku 'Ask a Question' w sekcji wsparcia.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240V AC, 3.0-1.5A | Auto-ranging power supply | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Opis funkcji i panelu przedniego str. 2, 3
- Wsparcie techniczne str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
THE BUS+ to analogowy procesor z cyfrowym sterowaniem, który łączy klasyczny kompresor magistrali SSL z 2-pasmowym korektorem dynamicznym (D-EQ). Urządzenie zostało zaprojektowane z myślą o inżynierach miksu i masteringu, oferując zaawansowane opcje kształtowania brzmienia, takie jak tryby LOW THD, F/B, 4K oraz rozszerzone opcje Ratio i stałych czasowych.
Opis urządzenia
Urządzenie wykorzystuje potencjometry krokowe odczytywane przez wbudowany mikrokontroler, co zapewnia precyzyjną kontrolę analogową, odporność na tolerancje potencjometrów oraz eliminację niedopasowania stereo. Wszystkie przełączniki na panelu przednim są sterowane elektronicznie, co gwarantuje niezawodność.
Panel sterowania
Panel przedni umożliwia pełną kontrolę nad procesem kompresji i korekcji:
- Kompresor: Oferuje klasyczne ustawienia oraz nowe opcje, takie jak 1.3:1, 1.5:1 (Mastering) oraz efekty kreatywne (-2.5, -1.5, -0.5).
- Tryby pracy: LOW THD (czystsze niskie tony), F/B (bardziej 'rozluźniona' kompresja), 4K MODE (charakter i zmienna zawartość harmoniczna).
- D-EQ: 2-pasmowy korektor dynamiczny z możliwością ustawienia pozycji przed lub po kompresorze (POST D-EQ).
- Wskaźniki: Wskaźniki wychyłowe (Moving-Coil Meter) pokazują redukcję wzmocnienia lub ustawienia częstotliwości/zakresu D-EQ.
Połączenia
Urządzenie posiada zbalansowane wejścia i wyjścia XLR, które pozwalają na wpięcie go jako insert sprzętowy w interfejsie audio lub konsolecie analogowej. Dostępne są również zewnętrzne wejścia sidechain (EXTERNAL SIDECHAIN INPUTS) oraz wyjście Sidechain Send, umożliwiające kreatywne przetwarzanie sygnału.
Zasilanie i bezpieczeństwo
THE BUS+ wyposażony jest w zasilacz typu auto-ranging (100-240V AC). Aby uruchomić urządzenie, należy podłączyć kabel IEC do gniazda zasilania i użyć przełącznika kołyskowego na tylnym panelu. Urządzenie musi być uziemione.
Rozwiązywanie problemów
W przypadku pytań technicznych lub problemów z działaniem urządzenia, producent zaleca odwiedzenie strony internetowej www.solidstatelogic.com. W sekcji wsparcia dostępny jest link 'Ask a Question', który umożliwia otwarcie zgłoszenia serwisowego.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub nieprawidłowe działanie
Sprawdź połączenia XLR i upewnij się, że urządzenie jest włączone. W razie problemów skorzystaj z formularza wsparcia na stronie producenta.
Niepewność co do zaawansowanych ustawień
Skorzystaj z pełnej instrukcji dostępnej na stronie SSL, jeśli potrzebujesz szczegółowych informacji o zaawansowanych funkcjach.
Przed użyciem
- Podłącz zasilanie do gniazda IEC.
- Podłącz wejścia i wyjścia XLR do interfejsu lub konsolety.
- Upewnij się, że urządzenie jest poprawnie uziemione.
- Włącz urządzenie przełącznikiem kołyskowym na tylnym panelu.
Ilustracje i schematy

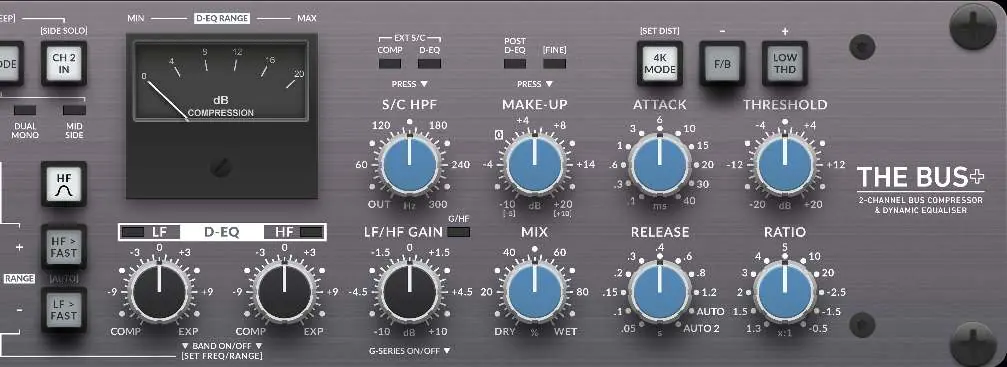

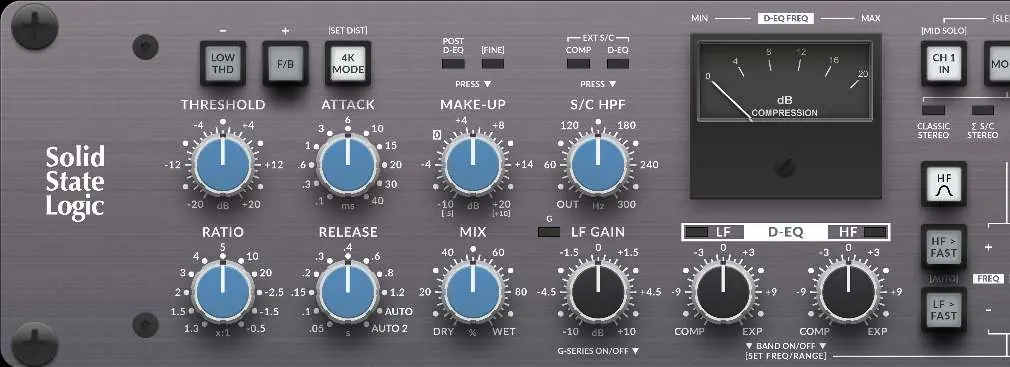

- Panel przedni zawiera pokrętła Threshold, Attack, Release, Ratio, Mix oraz przyciski trybów pracy.
- Wskaźniki wychyłowe (Moving-Coil Meter) pokazują redukcję wzmocnienia lub ustawienia częstotliwości.
- Tylny panel zawiera gniazda XLR dla wejść, wyjść oraz wejść/wyjść sidechain.
Zgodność modelu
- Urządzenie posiada zasilacz auto-ranging (100-240V AC).
- Wymaga uziemienia dla bezpieczeństwa.
