Instrukcja obsługi zwrotnicy aktywnej SPL Crossover
Przewodnik użytkownika dla zwrotnicy aktywnej SPL Crossover. Dowiedz się, jak skonfigurować częstotliwości podziału, ustawić fazę, poziomy oraz podłączyć system audio.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SPL Crossover to analogowa zwrotnica 2-drożna. Pozwala na precyzyjne dostrojenie częstotliwości podziału, fazy i poziomów między subwooferem a głośnikami głównymi. str. 2
Najważniejsze czynności
- Ustawianie częstotliwości podziału str. 10, 12
- Wyrównywanie fazy subwoofera str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwości podziału | 50, 60, 70, 85, 100, 120 Hz | Dostępne punkty podziału | str. 10, 12 |
| Zasilanie | 230V AC / 115V AC | Napięcie sieciowe | str. 18 |
Gdzie szukać w PDF
- Panel przedni str. 5
- Panel tylny str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
SPL Crossover to wysokiej klasy analogowa zwrotnica 2-drożna, zaprojektowana do integracji subwoofera z głośnikami głównymi. Urządzenie wykorzystuje autorską technologię VOLTAiR (120V rail), która zapewnia wysoki zakres dynamiki i przejrzystość dźwięku. Instrukcja opisuje proces konfiguracji częstotliwości podziału, wyrównywania fazy oraz zarządzania poziomami sygnału.
Opis urządzenia
Panel przedni umożliwia pełną kontrolę nad parametrami dźwięku, w tym wybór częstotliwości podziału, regulację fazy, poziomu głośności oraz monitorowanie sygnału za pomocą mierników VU. Panel tylny zawiera wejścia audio (XLR/RCA), wyjścia dla subwoofera i głośników głównych oraz złącza sterowania zasilaniem (AMP CTL).
Konfiguracja sekcji LOW
Sekcja LOW służy do sterowania subwooferem:
- Mono/Stereo: Przełącznik Mono sumuje kanały lewy i prawy, co jest zalecane w systemach 2.1 z jednym subwooferem.
- X-OVER: Pozwala wybrać częstotliwość podziału (50, 60, 70, 85, 100 lub 120 Hz). Filtr typu Linkwitz/Riley ma nachylenie 24 dB na oktawę.
- PHASE: Przełącznik i potencjometr fazy służą do wyrównania czasowego subwoofera z głośnikami głównymi.
- LEVEL: Potencjometr pozwala na regulację poziomu subwoofera w zakresie +/- 10 dB.
Konfiguracja sekcji MID-HI
Sekcja ta zarządza sygnałem dla głośników głównych:
- X-OVER On/Off: Wyłączenie zwrotnicy pozwala na pracę głośników w pełnym paśmie.
- X-OVER: Wybór częstotliwości podziału (50-120 Hz).
- ROLL-OFF: Możliwość wyboru nachylenia filtra: 12 dB (Butterworth) lub 24 dB (Linkwitz/Riley).
Funkcje dodatkowe
- LOW CUT: Filtr odcinający częstotliwości poniżej 20 Hz (nachylenie 12 dB/okt), chroniący wzmacniacze przed niepotrzebnym obciążeniem.
- VU Meters: Mierniki poziomu sygnału z możliwością wyboru źródła (Input, LOW, MID-HI) i regulacją czułości.
- AMP CTL: Wyzwalacz 12V umożliwiający zdalne włączanie i wyłączanie podłączonych wzmacniaczy mocy.
Dane techniczne
Urządzenie posiada wejścia XLR (zbalansowane) oraz RCA (niezbalansowane). Zasilanie jest przełączalne (230V AC / 115V AC). Wymiary urządzenia to 278 x 100 x 330 mm, a waga wynosi 5,4 kg.
Praktyczna pomoc
Typowe problemy
Brak dźwięku w subwooferze
Sprawdź ustawienie przełącznika Mono/Stereo oraz czy sygnał jest poprawnie podłączony do wyjść LOW.
Subwoofer nie jest zsynchronizowany z głośnikami
Użyj przełącznika PHASE oraz potencjometru fazy, aby wyrównać czasowo sygnał subwoofera względem głośników głównych.
Przed użyciem
- Sprawdź napięcie sieciowe (115V/230V) przed podłączeniem.
- Upewnij się, że kable sygnałowe są poprawnie wpięte (XLR lub RCA).
- Ustaw przełącznik Mono/Stereo zgodnie z konfiguracją systemu (2.1 lub stereo).
Parametry w praktyce
- Linkwitz/Riley
- Typ filtra zwrotnicy o nachyleniu 24 dB na oktawę.
Ilustracje i schematy

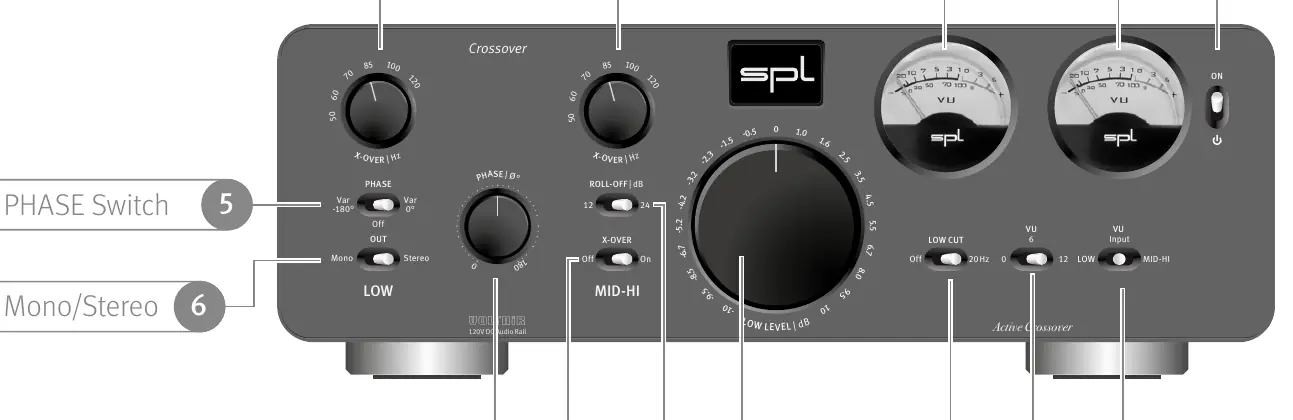

- Panel przedni: kontrola częstotliwości, fazy i poziomów.

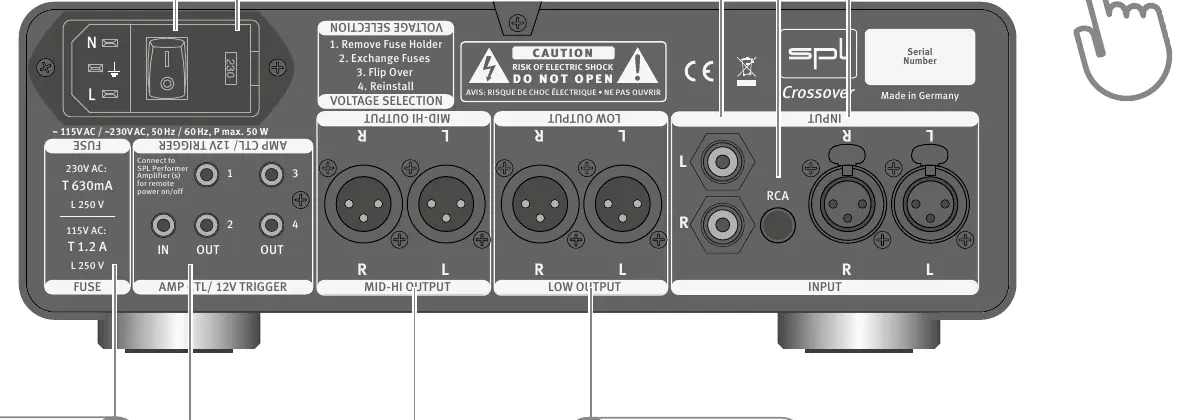

- Panel tylny: wejścia audio, wyjścia i złącza zasilania/wyzwalacza.
Zgodność modelu
- Współpracuje z systemami 2.1 (subwoofer + 2 głośniki) oraz stereo.
- Wymaga zewnętrznych wzmacniaczy mocy dla głośników i subwoofera.
