Instrukcja obsługi przedwzmacniacza mikrofonowego SPL Crescendo
Szybki przewodnik po przedwzmacniaczu mikrofonowym SPL Crescendo. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować wzmocnienie, używać zasilania phantom 48V oraz jak bezpiecznie obsługiwać sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
SPL Crescendo to 8-kanałowy przedwzmacniacz mikrofonowy wykorzystujący technologię 120V. Przed rozpoczęciem użytkowania należy upewnić się, że wybrane napięcie sieciowe jest zgodne z napięciem w regionie użytkownika. Urządzenie powinno być zawsze wyłączone przed podłączeniem lub odłączeniem jakichkolwiek kabli.
Opis urządzenia
Urządzenie charakteryzuje się w pełni symetrycznym torem sygnałowym. Stopień wejściowy wykorzystuje 10 par dopasowanych tranzystorów PNP, co zapewnia niski poziom szumów i wysoką odporność na zakłócenia. Zastosowano wzmacniacze operacyjne SPL SUPRA 5. generacji. Stopnie wyjściowe pracują w klasie A.
Podłączenie
Przed podłączeniem urządzenia należy wyłączyć wszystkie inne komponenty audio i ustawić poziomy głośności na minimum.
- Podłącz kabel zasilający do urządzenia i odpowiedniego gniazdka sieciowego.
- Podłącz wyjścia przedwzmacniacza (XLR lub DB25) do wejść interfejsu audio lub konsoli mikserskiej.
- Podłącz mikrofony do wejść 1-8 za pomocą wysokiej jakości kabli XLR.
Obsługa
Urządzenie oferuje następujące funkcje sterowania dla każdego kanału:
- Mic Gain: Regulacja wzmocnienia przedwzmacniacza.
- 48V: Aktywacja zasilania phantom dla mikrofonów pojemnościowych. Ważne: używaj tylko dla mikrofonów pojemnościowych; wyłącz dla innych typów, zwłaszcza mikrofonów wstęgowych.
- Polarity Inversal: Odwrócenie polaryzacji sygnału o 180 stopni.
- PAD: Tłumienie sygnału wejściowego o 20dB, jeśli jest zbyt silny.
- VU -10dB: Zmniejszenie czułości miernika VU o 10dB.
Dane techniczne
- Pasmo przenoszenia: 20-70kHz (-3dB)
- Wzmocnienie przedwzmacniacza: 70 dB
- Impedancja wejściowa: 10 kOhm
- Impedancja wyjściowa: 75 Ohm
- THD/N: 0,008% (10 Hz - 22 kHz, 30dB Gain)
- Pobór mocy: 60W (230V) / 80W (115V)
Bezpieczeństwo
Urządzenie nie zawiera części serwisowalnych przez użytkownika. Nie należy otwierać obudowy. Należy chronić urządzenie przed wilgocią, wodą, ekstremalnymi temperaturami oraz wibracjami. W przypadku zauważenia nietypowych zapachów, dymu lub utraty dźwięku, należy natychmiast wyłączyć urządzenie i odłączyć je od zasilania.
Praktyczna pomoc
Typowe problemy
Brak dźwięku podczas pracy
Sprawdź, czy urządzenie jest włączone, czy kable są poprawnie podłączone oraz czy zasilanie phantom (48V) jest włączone, jeśli używasz mikrofonu pojemnościowego.
Sygnał wejściowy jest przesterowany (zbyt głośny)
Aktywuj przełącznik PAD, aby zredukować poziom sygnału o 20dB.
Mikrofon nie działa
Upewnij się, że używasz odpowiedniego kabla XLR i sprawdź, czy włączono zasilanie 48V, jeśli mikrofon tego wymaga.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Upewnij się, że przełącznik zasilania na tylnym panelu jest w pozycji OFF (O) przed podłączeniem.
- Ustaw wszystkie poziomy głośności na minimum w podłączonych urządzeniach.
- Upewnij się, że kable są sprawne i zgodne ze specyfikacją.
Ilustracje i schematy

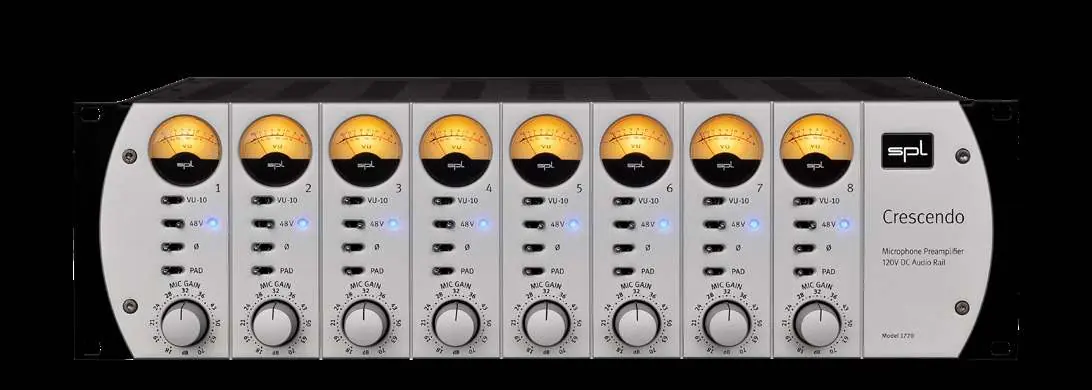

- Przedni panel zawiera mierniki VU, przełączniki 48V, PAD, Polarity oraz pokrętła Mic Gain dla każdego z 8 kanałów.

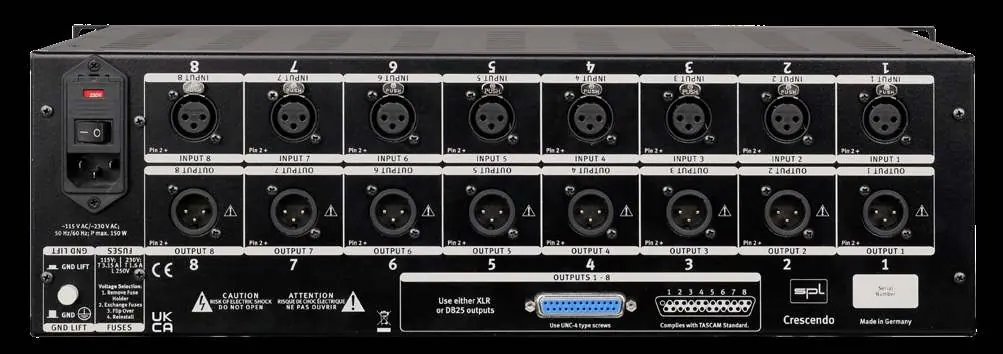

- Tylny panel zawiera wejścia XLR, wyjścia XLR, wyjście DB25, przełącznik napięcia oraz gniazdo zasilania.
Zgodność modelu
- Zasilanie phantom 48V należy wyłączać dla mikrofonów wstęgowych i innych typów niewymagających zasilania.
- Wyjścia mogą być używane jako XLR lub DB25.
