Instrukcja obsługi czterostrefowego wzmacniacza miksującego Cloud 46 Series

Kompletny przewodnik po instalacji i obsłudze czterostrefowych wzmacniaczy miksujących Cloud 46-120MK2 oraz 46-240. Dowiedz się, jak skonfigurować strefy, podłączyć mikrofony, głośniki oraz zdalne sterowanie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacze miksujące Cloud 46 Series (modele 46-120MK2 oraz 46-240) to urządzenia przeznaczone do obsługi czterech stref audio w obiektach komercyjnych, handlowych i rekreacyjnych. Urządzenia oferują zaawansowane funkcje routingu, obsługę mikrofonów przywoławczych (paging) oraz możliwość zdalnego sterowania.

Opis urządzenia

Panel przedni umożliwia sterowanie poziomem muzyki, wyborem źródła oraz poziomem mikrofonów dla każdej z czterech stref. Dioda STATUS informuje o trybie pracy urządzenia (normalny, standby, przegrzanie, błąd). Panel tylny zawiera złącza wejściowe (liniowe i mikrofonowe), wyjścia głośnikowe, porty zdalnego sterowania oraz przełączniki konfiguracyjne.

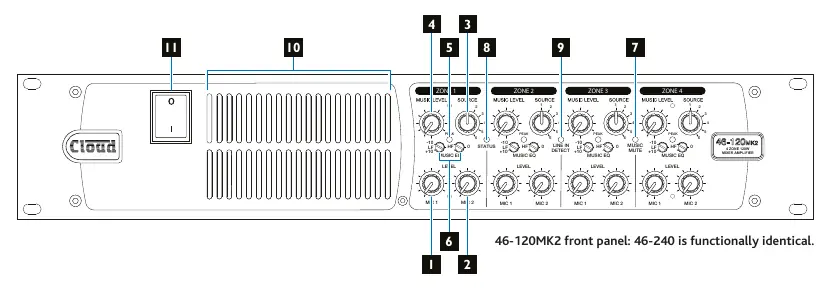

Panel przedni wzmacniacza Cloud 46 Series
Panel przedni wzmacniacza Cloud 46 Series

Instalacja i wentylacja

Urządzenie jest przystosowane do montażu w szafie rack 19" (wysokość 2U). Należy zapewnić co najmniej 100 mm wolnej przestrzeni z tyłu na okablowanie. Wzmacniacz posiada wymuszone chłodzenie powietrzem – nie należy blokować otworów wentylacyjnych z przodu i z tyłu obudowy. Urządzenie pracuje w zakresie temperatur otoczenia od 0°C do 35°C.

Podłączenia

Schemat podłączenia mikrofonu
Schemat podłączenia mikrofonu
  • Wejścia muzyczne: Sześć wejść liniowych (Line 1-2 niesymetryczne, Line 3-6 symetryczne).
  • Wejścia mikrofonowe: Dwa wejścia symetryczne z opcjonalnym zasilaniem phantom 12V.
  • Wyjścia głośnikowe: Możliwość pracy z głośnikami niskoimpedancyjnymi (4 lub 8 omów) lub systemami 70/100V.
  • Paging: Obsługa mikrofonów przywoławczych Cloud PM Series przez interfejs cyfrowy lub analogowy.

Konfiguracja

Większość ustawień konfiguracyjnych (np. routing stref, priorytety mikrofonów, tryb pracy wyjść) odbywa się za pomocą przełączników DIP na panelu tylnym oraz wewnętrznych zworek na płytce PCB. Przed zmianą ustawień zworek należy odłączyć urządzenie od zasilania.

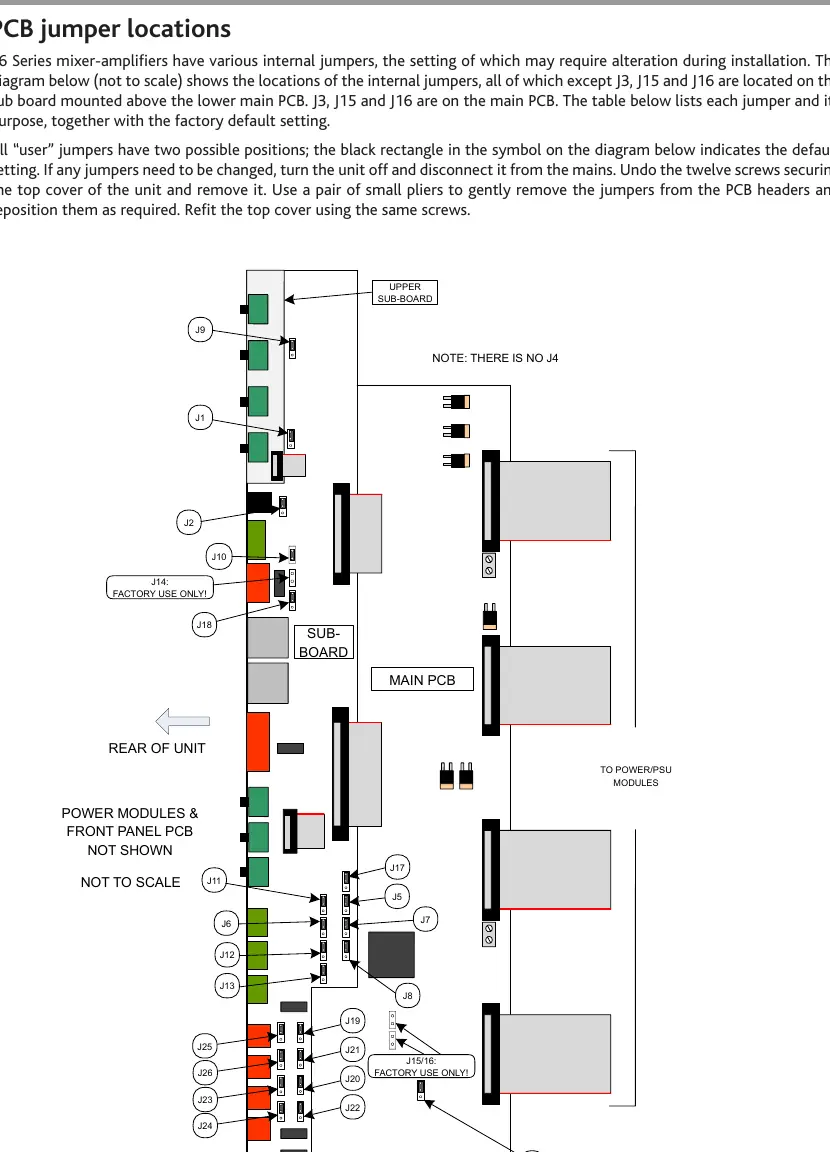

Lokalizacja zworek na płytce PCB
Lokalizacja zworek na płytce PCB

Sterowanie zdalne

Urządzenie obsługuje zdalne panele sterowania (seria RL-1, RSL-6) oraz moduły wejściowe (LM-2, BT-1) podłączane przez porty Facility. Dostępne jest również sterowanie przez RS-232 oraz Ethernet (TCP/IP), co pozwala na integrację z zewnętrznymi systemami AV.

Rozwiązywanie problemów

Dioda STATUS na panelu przednim sygnalizuje stany awaryjne:

  • Miganie na zielono: Redukcja mocy wyjściowej z powodu wysokiej temperatury.
  • Miganie na czerwono: Wyłączenie z powodu przegrzania lub aktywacja zabezpieczeń (zwarcia, prądowe, DC).

Praktyczna pomoc

Typowe problemy

Dioda STATUS miga na czerwono

Urządzenie przeszło w tryb ochrony (przegrzanie, zwarcie, DC na wyjściu). Sprawdź okablowanie głośników i wentylację.

Dioda STATUS miga na zielono

Wzmacniacz ograniczył moc wyjściową z powodu wysokiej temperatury. Popraw wentylację urządzenia.

Brak dźwięku w strefie

Sprawdź ustawienia przełączników DIP na tylnym panelu, wybór źródła oraz czy nie jest aktywna funkcja Music Mute.

Przed użyciem

  • Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (85-265V).
  • Upewnij się, że impedancja głośników jest zgodna z ustawieniami przełączników SPEAKER CONFIGURATION.
  • Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
  • Ustaw zworki wewnętrzne zgodnie z wymaganą konfiguracją systemu przed włączeniem zasilania.
  • Upewnij się, że wszystkie połączenia symetryczne są wykonane poprawnie.

Parametry w praktyce

Moc wyjściowa
120W lub 240W na strefę w zależności od modelu (46-120MK2 lub 46-240).
Wyjścia głośnikowe
Obsługa systemów niskoimpedancyjnych (4/8 Ohm) oraz linii 70/100V.

Ilustracje i schematy

  • Schemat blokowy (str. 9) przedstawia routing sygnałów wewnątrz urządzenia.
  • Schematy połączeń (str. 14, 17, 18, 20) pokazują poprawne okablowanie wejść, wyjść i paneli zdalnych.

Zgodność modelu

  • Kompatybilne z panelami zdalnymi Cloud RL-1 i RSL-6.
  • Obsługuje moduły wejściowe LM-2, BT-1, L-1, M-1.
  • Współpracuje z mikrofonami przywoławczymi Cloud PM Series.
