Instrukcja obsługi wzmacniacza liniowego SWAN 1200-W

Najważniejsze informacje

Wzmacniacz liniowy SWAN 1200-W to urządzenie o wysokiej mocy, wymagające zachowania szczególnych środków ostrożności. Uwaga: Wewnątrz urządzenia występuje wysokie, śmiertelnie niebezpieczne napięcie. Nigdy nie zdejmuj obudowy ani dolnej płyty, gdy urządzenie jest podłączone do zasilania. Po wyłączeniu i odłączeniu wtyczki odczekaj co najmniej minutę, aby kondensatory mogły się rozładować.

Specyfikacja techniczna

• Moc wejściowa: 1200 W PEP (SSB), 800 W DC (CW).
• Zakresy częstotliwości: 3,000–4,500 kc, 6,000–9,000 kc, 11,000–16,000 kc, 16,000–23,000 kc, 23,000–35,000 kc.
• Wymagane sterowanie (Drive): 100–125 W.
• Lampy: Cztery lampy 6LQ6 (układ uziemionej siatki).
• Zasilanie: 117 V, 50-60 cykli (dostępna wersja 230 V na zamówienie).
• Wymiary: 13 cali szerokości x 5-3/4 cala wysokości x 10-3/4 cala głębokości.
• Waga: 23 funty (ok. 10,4 kg).

Instalacja

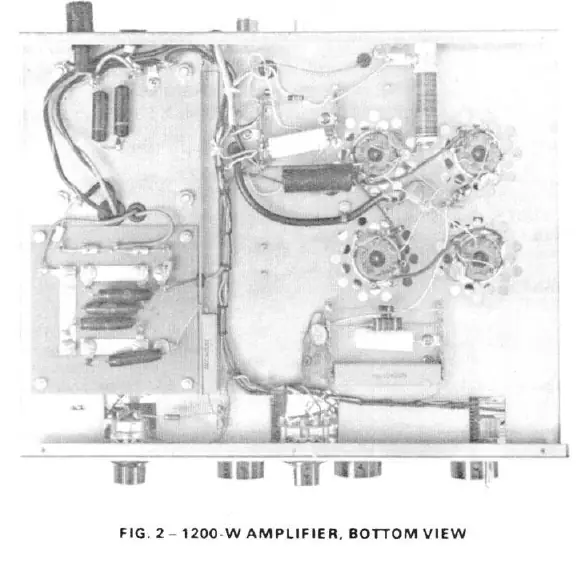

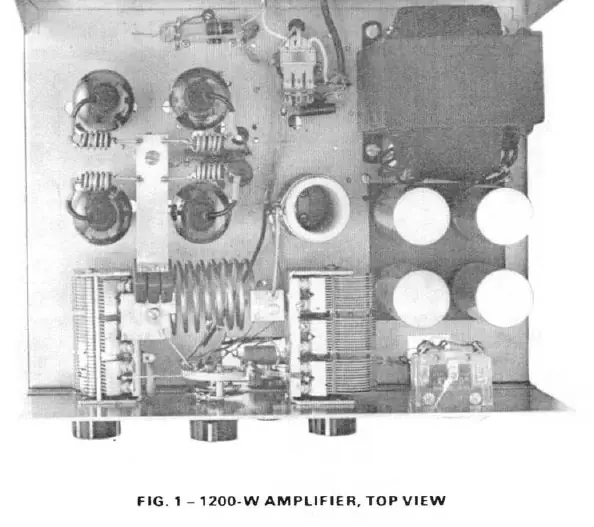

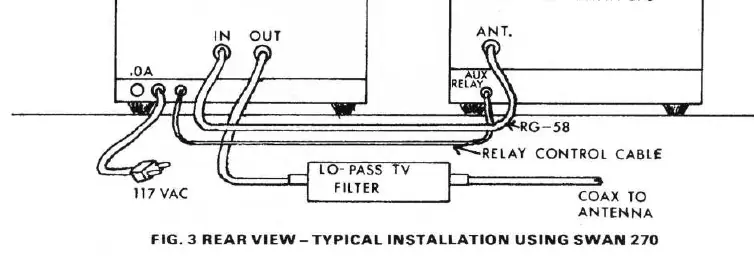

Podłączenie wzmacniacza wymaga wykonania następujących kroków:

1. Podłącz kabel koncentryczny (RG-58 lub RG-8) z transceivera do gniazda wejściowego wzmacniacza. Kabel powinien być jak najkrótszy (maksymalnie 5 stóp).
2. Podłącz kabel sterujący przekaźnikiem (relay control) do gniazda pomocniczego w transceiverze. W przypadku urządzeń innych niż Swan, konieczna może być modyfikacja obwodu przekaźnika zgodnie ze schematem.
3. Podłącz antenę lub sztuczne obciążenie do gniazda wyjściowego. Jeśli używasz filtra dolnoprzepustowego, zainstaluj go między wyjściem a anteną.

Instrukcja strojenia

1. Włącz wzmacniacz i poczekaj, aż lampy 6LQ6 się rozgrzeją.
2. Ustaw przełącznik funkcji w pozycji "Bypass". Dostrój transceiver do anteny, używając miernika wzmacniacza do odczytu mocy wyjściowej.
3. Przełącz wzmacniacz w tryb "Tune". Ustaw przełącznik pasma na odpowiednią wartość, a pokrętło P.A. Load na godzinę 9.
4. Zmniejsz wzmocnienie mikrofonu (Mic Gain) w transceiverze i upewnij się, że nośna jest zrównoważona.
5. Przełącz transceiver w tryb nadawania. Dostosuj pokrętła P.A. Tune i P.A. Load na wzmacniaczu, aby uzyskać maksymalne wskazanie mocy wyjściowej.
6. Po uzyskaniu maksymalnej mocy, ustaw P.A. Load o jeden numer wyżej i ponownie dostrój P.A. Tune dla najlepszej liniowości.

Obsługa i tryby pracy

Praca SSB: Po dostrojeniu przełącz wzmacniacz w tryb "SSB-CW". Ustaw miernik na "Cathode Current". Podczas nadawania głosem dostosuj wzmocnienie mikrofonu, aby uzyskać szczytowe odczyty prądu w zakresie 300-400 mA. Unikaj przesterowania (flattopping).

Praca CW: Dla mocy ok. 500 W przełącznik może pozostać w pozycji "TUNE". Dla pełnej mocy użyj pozycji "SSB/CW".

Konserwacja

Wzmacniacz wymaga minimalnej konserwacji. Lampy 6LQ6 przy prawidłowej eksploatacji powinny pracować przez tysiące godzin. O zużyciu lamp świadczy zmiana prądu spoczynkowego lub niemożność uzyskania normalnego prądu anodowego. Kondensatory elektrolityczne w zasilaczu mają przewidywaną żywotność około 10 lat.
