Instrukcja obsługi wzmacniacza Audibax Zone 120BT / 240BT / 360BT
Szybki przewodnik po wzmacniaczach Audibax serii Zone. Dowiedz się, jak poprawnie podłączyć głośniki, skonfigurować źródła dźwięku, korzystać z odtwarzacza MP3/Bluetooth oraz bezpiecznie obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacze serii Zone to urządzenia typu public address, zaprojektowane do zastosowań komercyjnych, takich jak restauracje, hotele czy biura. Urządzenia obsługują wiele źródeł dźwięku, w tym mikrofony, wejścia liniowe, telefon oraz wbudowany odtwarzacz multimedialny (MP3, WMA, WAV, FLAC, AAC). Modele z oznaczeniem +BT posiadają dodatkowo moduł Bluetooth.
Bezpieczeństwo i instalacja
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
- Nie blokuj otworów wentylacyjnych; zapewnij odpowiednią cyrkulację powietrza.
- Nie instaluj urządzenia w pobliżu źródeł ciepła, w miejscach o dużym zapyleniu lub wilgotności.
- Przed podłączeniem kabli upewnij się, że urządzenie jest wyłączone.
- Podłączaj urządzenie wyłącznie do gniazda z uziemieniem ochronnym.
Podłączenie głośników
Wzmacniacz umożliwia pracę w dwóch trybach, których nie należy łączyć jednocześnie:
- Niska impedancja (4 Ohm): Użyj wyjścia 4 Ohm dla standardowych głośników niskoimpedancyjnych.
- Systemy stałonapięciowe (100V/70V): Użyj wyjść 100V dla rozległych instalacji głośnikowych. Pamiętaj o zachowaniu poprawnej polaryzacji (plus do plusa, COM do minusa).
Podłączenie źródeł dźwięku
- Wejścia MIC 1 i 2: Posiadają możliwość włączenia zasilania Phantom 15V dla mikrofonów pojemnościowych za pomocą przełączników między złączami.
- Wejścia liniowe (LINE 2-3): Złącza RCA dla zewnętrznych źródeł dźwięku.
- Wejścia priorytetowe (Chime/Fire/TEL): Służą do podłączenia systemów alarmowych, telefonów lub stacji przywoławczych. Posiadają priorytet nad innymi wejściami.
Obsługa odtwarzacza i Bluetooth
- Odtwarzacz MP3: Włóż nośnik USB lub kartę SD/MMC. Urządzenie automatycznie wykryje pliki i rozpocznie odtwarzanie.
- Bluetooth: Ustaw antenę w pozycji pionowej. Naciśnij przycisk M, aby wybrać tryb Bluetooth, a następnie wyszukaj urządzenie "Bluetooth" na swoim telefonie lub komputerze.
- Aktualizacja firmware: Możliwa przez USB/SD. Nie wyłączaj urządzenia podczas procesu aktualizacji.

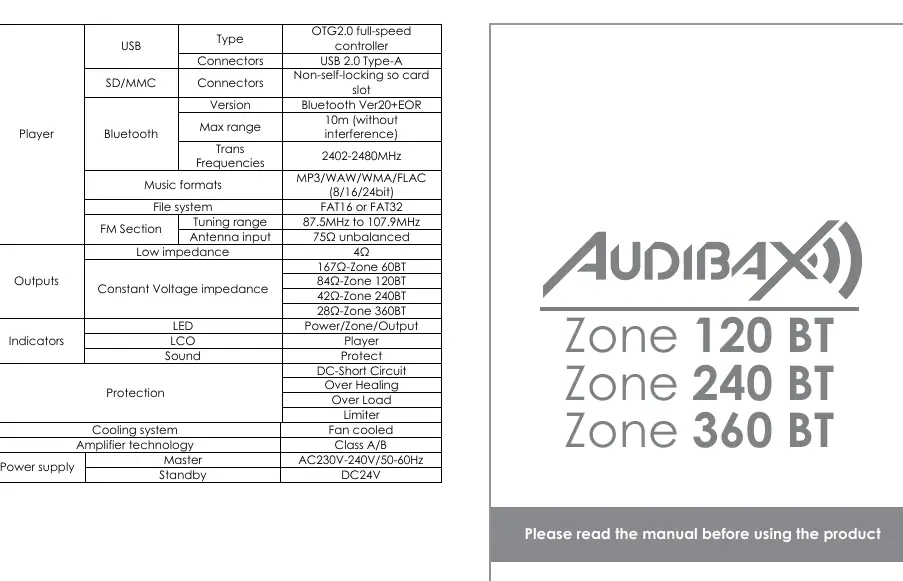

Dane techniczne
- Moc RMS: 120W (Zone 120BT), 240W (Zone 240BT), 360W (Zone 360BT).
- Pasmo przenoszenia: 20Hz - 20kHz.
- Zasilanie: AC 230V-240V / 50-60Hz lub DC 24V (zasilanie awaryjne).
- Chłodzenie: Aktywne (wentylator).
Informacje o producencie
Audibax
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy wzmacniacz jest włączony, czy głośniki są poprawnie podłączone oraz czy wybrano odpowiednie źródło dźwięku przyciskiem M.
Zniekształcony dźwięk
Zmniejsz poziom wejściowy (input level) lub master volume, jeśli wskaźnik VU pokazuje przesterowanie (czerwona dioda clipping).
Bluetooth nie łączy
Upewnij się, że antena Bluetooth jest w pozycji pionowej i urządzenie znajduje się w trybie Bluetooth.
Przed użyciem
- Upewnij się, że urządzenie jest wyłączone przed podłączaniem kabli.
- Sprawdź, czy wybrano odpowiedni typ głośników (niskoimpedancyjne 4 Ohm lub 100V).
- Ustaw wszystkie pokrętła głośności na minimum przed włączeniem.
- Upewnij się, że antena Bluetooth jest w pozycji pionowej (dla modeli +BT).
Parametry w praktyce
- Phantom Power (15V)
- Zasilanie dla mikrofonów pojemnościowych na wejściach MIC 1 i 2.
Ilustracje i schematy
- Schemat połączeń głośników pokazuje różnicę między wyjściem 4 Ohm a wyjściami strefowymi 100V.
Zgodność modelu
- Modele z dopiskiem +BT posiadają wbudowany moduł Bluetooth.
- Urządzenie obsługuje formaty MP3, WMA, WAV, FLAC, AAC.
