Instrukcja obsługi wzmacniacza FBT MIURA 1208I
Szybki przewodnik po wzmacniaczu FBT MIURA 1208I. Poznaj funkcje, specyfikację techniczną, schematy paneli przedniego i tylnego oraz instrukcje instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
FBT MIURA 1208I to profesjonalny, 8-kanałowy wzmacniacz mocy przeznaczony do instalacji stałych. Urządzenie charakteryzuje się kompaktową obudową 1U, obsługą sieci Dante oraz zaawansowanym zarządzaniem zasilaniem z korekcją współczynnika mocy (PFC). Wzmacniacz jest idealny do zastosowań w teatrach, audytoriach, salach konferencyjnych oraz obiektach komercyjnych.
Opis urządzenia
Wzmacniacz oferuje dużą elastyczność dzięki obsłudze zarówno systemów niskoimpedancyjnych (4/8/16 Ohm), jak i wysokoimpedancyjnych (linie 70/100V). Urządzenie posiada wbudowany interfejs sieciowy TCP/IP (zgodny z AES70) oraz 4-kanałowy odbiornik audio DANTE. Zasilacz impulsowy (SMPS) z technologią PFC zapewnia stabilną pracę nawet przy dużym obciążeniu.
Panel sterowania
Panel przedni wyposażony jest w wyświetlacz OLED oraz enkoder z przyciskiem, co umożliwia intuicyjną obsługę urządzenia. Panel tylny zawiera wszystkie niezbędne złącza wejściowe i wyjściowe:
- Złącze zasilania IEC C20.
- Złącza Euroblock dla wyjść wzmacniacza (kanały 1-4 oraz 5-8).
- Złącza Euroblock dla wejść analogowych (kanały 1-4).
- Porty EtherCON dla sterowania sieciowego i Dante.
- Złącza GPIO i przekaźnik błędu.
- Złącza AES3 dla cyfrowego audio I/O.
Dane techniczne
Urządzenie oferuje moc 8 x 150W przy obciążeniu 4-16 Ohm lub 4 x 300W w trybie mostkowym (BTL) dla linii 70/100V. Pasmo przenoszenia wynosi 20Hz - 20kHz. Wzmacniacz posiada szereg zabezpieczeń, w tym przed zwarciem, prądem stałym (DC), zbyt niskim napięciem, przegrzaniem oraz przeciążeniem.
Instalacja i bezpieczeństwo
Wzmacniacz jest przeznaczony do montażu w szafie rack (1U). Należy pamiętać, że dostarczony kabel zasilający posiada złącze IEC C20. W krajach Unii Europejskiej, w razie potrzeby, należy wymienić wtyczkę na złącze C16 zgodne z lokalnymi przepisami. Urządzenie posiada funkcję Auto-Standby/Auto-Wake, która automatycznie zarządza trybem czuwania w celu oszczędzania energii.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak zasilania lub nieprawidłowe złącze
Upewnij się, że używasz kabla zasilającego zgodnego z lokalnymi przepisami (w UE wymagane złącze C16 dla gniazda IEC C20).
Brak dźwięku w trybie sieciowym
Sprawdź połączenia EtherCON oraz konfigurację sieciową w oprogramowaniu INFINITO.
Przed użyciem
- Sprawdź, czy napięcie sieciowe mieści się w zakresie 100-240V AC.
- Upewnij się, że impedancja głośników jest zgodna z wybranym trybem pracy (4-16 Ohm dla LoZ lub 70/100V dla HiZ).
- Sprawdź, czy w szafie rack jest wystarczająca przestrzeń dla urządzenia 1U.
- Upewnij się, że wszystkie połączenia Euroblock są solidnie dokręcone.
- Skonfiguruj porty GPIO, jeśli wymagane jest zewnętrzne sterowanie.
Parametry w praktyce
- 1U Rack Mount
- Wysokość urządzenia zajmująca 1 jednostkę w standardowej szafie rack (44 mm).
- BTL (Bridge Tied Load)
- Tryb mostkowy, pozwalający na połączenie dwóch kanałów w jeden o większej mocy (4 x 300W dla linii 70/100V).
- PFC (Power Factor Correction)
- Technologia poprawiająca efektywność poboru prądu z sieci, redukująca zakłócenia i zużycie energii.
Ilustracje i schematy
- Panel przedni: Wyświetlacz OLED i enkoder służą do monitorowania stanu i konfiguracji urządzenia.

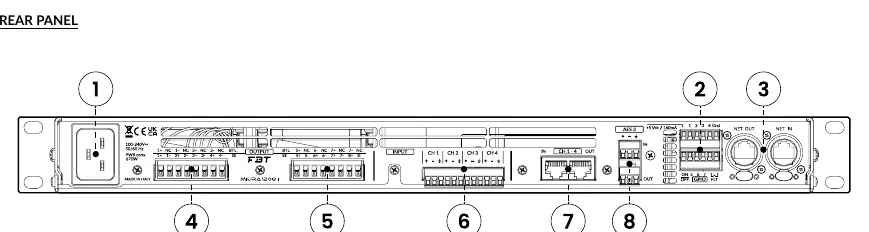

- Panel tylny: Zawiera złącza wejściowe/wyjściowe audio, porty sieciowe EtherCON oraz złącza zasilania i GPIO.
Zgodność modelu
- Zgodność z oprogramowaniem INFINITO dla PC.
- Obsługa protokołu AES70.
- Wbudowany 4-kanałowy odbiornik DANTE (24-bit, 48-96 kHz).
