Instrukcja obsługi subwoofera FBT MUSE 118FSND
Szybki przewodnik po subwooferze FBT MUSE 118FSND. Instrukcja zawiera opis panelu połączeń, konfigurację sieciową Dante, ustawienia DSP, instrukcje montażu podwieszanego oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

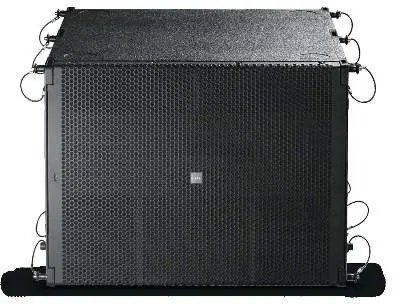

FBT MUSE 118FSND to aktywny subwoofer zaprojektowany do pracy w systemach podwieszanych lub naziemnych. Urządzenie wyposażone jest w 18-calowy głośnik niskotonowy, wzmacniacz klasy D o mocy 1600W RMS oraz zaawansowany interfejs sieciowy TCP/IP zgodny ze standardem AES70. Subwoofer obsługuje cyfrowy przesył dźwięku DANTE.
Opis urządzenia
Subwoofer posiada obudowę ze sklejki brzozowej o grubości 15mm, cztery aluminiowe uchwyty oraz gniazdo M20 do montażu na statywie. Konstrukcja umożliwia konfigurację kardioidalną poprzez odwrócenie orientacji obudowy. Wbudowany moduł wzmacniacza posiada inteligentną wentylację wymuszoną, chroniącą elektronikę przed kurzem.
Panel połączeń
Panel tylny zawiera następujące elementy:
- Wejście/Wyjście XLR: Do przesyłania sygnału audio.
- Porty EtherCon/RJ45: Służą do połączenia sieciowego (NET IN/OUT) w celu zdalnego sterowania i monitorowania przez oprogramowanie INFINITO.
- Złącza PowerCon: Wejście zasilania (AC INPUT) oraz wyjście pętli zasilania (AC LOOP OUTPUT).
- Pokrętło DSP: Służy do regulacji głośności oraz nawigacji po menu ustawień DSP.
Konfiguracja i oprogramowanie
Do zdalnego zarządzania urządzeniem służy oprogramowanie INFINITO Management Suite (dostępne na stronie www.fbt.it). Pozwala ono na monitorowanie czujników wewnętrznych, zarządzanie grupami urządzeń, odczyt ostrzeżeń oraz konfigurację parametrów sieciowych z automatycznym przydzielaniem adresów IP.
Montaż i akcesoria
System posiada zintegrowane elementy montażowe umożliwiające podwieszenie do 8 elementów z współczynnikiem bezpieczeństwa 10:1. Do konfiguracji systemu wymagany jest opcjonalny flybar MS-F210. Dostępny jest również zestaw 4 kółek transportowych.
Dane techniczne
- Moc wzmacniacza: 1600W RMS / 3200W Peak.
- Pasmo przenoszenia: od 33Hz (@-6dB).
- Maksymalny SPL: 136dB / 140dB (half-space).
- Wymiary: 652 x 500 x 750 mm.
- Waga: 67 kg.
Oficjalne zasoby z instrukcji
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak sygnału sieciowego lub brak wykrycia urządzenia w oprogramowaniu
Sprawdź połączenia kabli EtherCon/RJ45 oraz upewnij się, że sieć TCP/IP jest poprawnie skonfigurowana.
Przegrzewanie się wzmacniacza
Upewnij się, że otwory wentylacyjne nie są zasłonięte. Urządzenie posiada inteligentną wentylację wymuszoną, która wymaga swobodnego przepływu powietrza.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (220-240V lub 100-120V).
- Upewnij się, że używasz odpowiednich kabli XLR dla sygnału audio.
- Pobierz oprogramowanie INFINITO ze strony www.fbt.it do zdalnego zarządzania.
- W przypadku konfiguracji kardioidalnej, upewnij się, że orientacja subwoofera jest poprawna zgodnie z instrukcją.
Ilustracje i schematy
- Panel połączeń zawiera wejścia/wyjścia XLR, porty sieciowe EtherCon oraz złącza zasilania PowerCon.
- Pokrętło DSP służy do regulacji głośności oraz nawigacji po menu ustawień.
Zgodność modelu
- Wymaga oprogramowania INFINITO dla pełnej kontroli parametrów.
- Kompatybilny z systemem podwieszanym MUSE 210LND.
