Seria FBT MUSE 118FS obejmuje pasywne (118FS, 118FSC) oraz aktywne (118FSA, 118FSCA) subwoofery typu band-pass. Urządzenia te charakteryzują się możliwością odwrócenia modułu wzmacniacza i grilla, co pozwala na łatwą konfigurację kardioidalną bez dodatkowego osprzętu. Instrukcja zawiera wytyczne dotyczące bezpiecznego podwieszania (flying), konfiguracji DSP oraz połączeń elektrycznych.

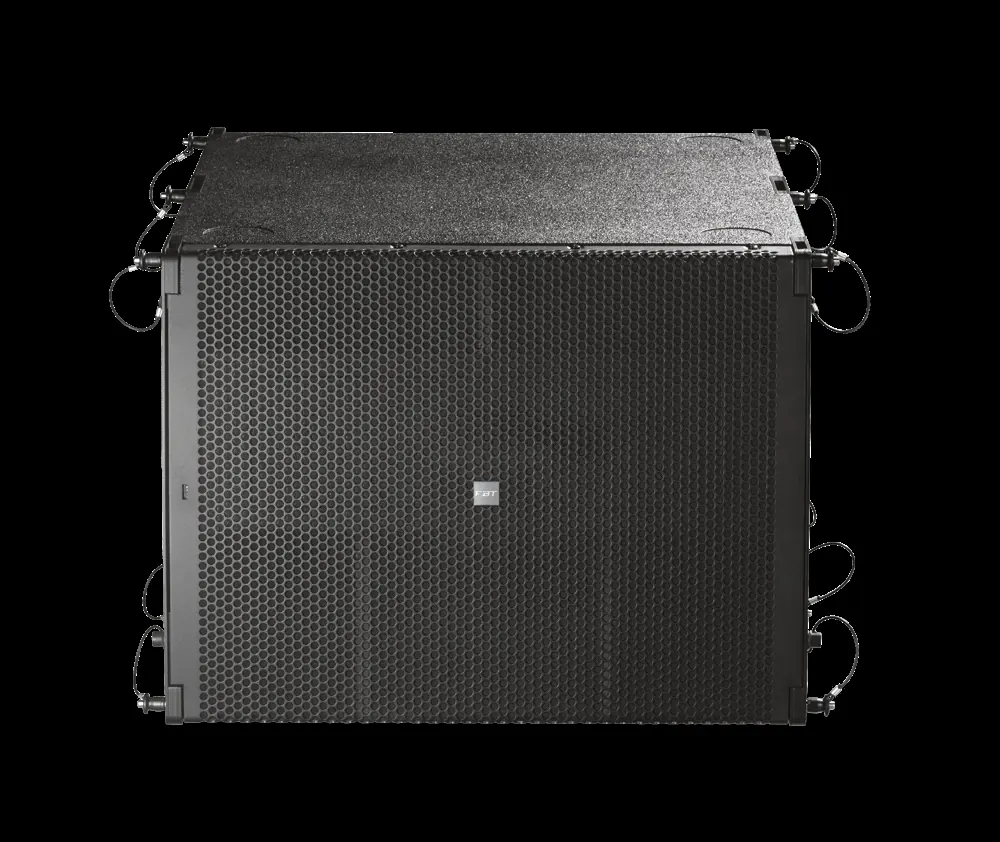

Opis urządzenia
Subwoofery MUSE 118FS wyposażone są w 18-calowy głośnik niskotonowy B&C z cewką 3,5 cala. Modele aktywne (FSA/FSCA) posiadają wbudowany wzmacniacz klasy D z zasilaczem impulsowym, zamknięty w aluminiowej obudowie, co zapewnia pasywne chłodzenie bez użycia wentylatorów.
Podłączenie zasilania
Modele aktywne (118FSA/FSCA) wykorzystują złącza Neutrik PowerCon (wejście i wyjście). Uwaga: Nie należy wymieniać wtyczki kabla zasilającego, ponieważ jest on przystosowany do prądu o natężeniu do 16A. W przypadku instalacji 100-120V, jeśli zapotrzebowanie na prąd przekracza 15A, należy użyć kabla AWG12 SJT VW1 z wtyczką o obciążalności 30A.
Wejścia i wyjścia
Urządzenia obsługują połączenia zbalansowane XLR (dla modeli aktywnych) oraz złącza Speakon (dla modeli pasywnych). Złącza Speakon są połączone równolegle, co umożliwia łączenie (link) kolejnych jednostek. Należy stosować kable o odpowiednim przekroju, aby uniknąć strat mocy i spadku współczynnika tłumienia.
Kontrola i funkcje DSP
Modele aktywne posiadają wbudowany procesor DSP z 8 presetami wybieranymi przełącznikiem PRESET:
- HUNG: Instalacja podwieszana, standardowa krzywa EQ.
- GROUND: Instalacja na ziemi, standardowa krzywa EQ.
- HUNG PUNCH: Instalacja podwieszana, dźwięk bardziej suchy, energia skupiona w paśmie 80-120 Hz.
- Presety kardioidalne (np. HUNG - 1 FRONT, GROUND - 2 FRONT): Do konfiguracji z subwooferami skierowanymi tyłem do publiczności.
Dodatkowe funkcje obejmują: DELAY (0,5-3,5 m), LEVEL, PHASE (0°/180°) oraz GND LIFT do eliminacji pętli masy.

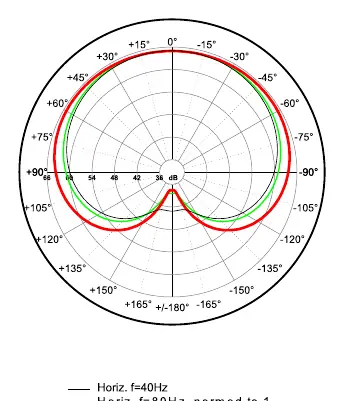

Konfiguracja kardioidalna
Aby uzyskać charakterystykę kardioidalną, należy odwrócić moduł wzmacniacza i grill w subwooferze, który ma być skierowany tyłem do publiczności. Pozwala to na redukcję ciśnienia akustycznego (SPL) na scenie o ponad 15 dB.
Instalacja i bezpieczeństwo
System MUSE może być montowany w podwieszeniu lub na ziemi (Ground Stack). Do podwieszania wymagana jest dedykowana szyna (flying bar) model MS-F210. Personel instalujący musi być wykwalifikowany, a wszystkie punkty mocowania muszą być sprawdzone pod kątem limitów obciążenia. Maksymalna konfiguracja systemu z użyciem MS-F210 wynosi 610 kg.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Słyszalne przydźwięki (pętla masy)
Użyj przełącznika GND LIFT na panelu sterowania, aby odizolować obwód masy od uziemienia.
Dioda PEAK świeci się ciągle
Poziom sygnału wejściowego jest zbyt wysoki i bliski nasycenia. Zmniejsz poziom sygnału na mikserze lub użyj kontroli LEVEL.
Dioda LMT/PRT świeci się
Wskazuje na awarię wzmacniacza lub aktywację zabezpieczeń termicznych. Sprawdź połączenia i obciążenie.
Przed użyciem
- Sprawdź stan techniczny materiałów do podwieszania przed każdym użyciem.
- Upewnij się, że wszystkie blokady (pinów) są poprawnie wpięte.
- Zweryfikuj, czy nośność punktów mocowania przekracza ciężar zestawu.
- Sprawdź, czy kabel zasilający i wtyczka są certyfikowane (UL/CSA) dla instalacji 100-120V.
- Upewnij się, że używasz oryginalnych części zamiennych.

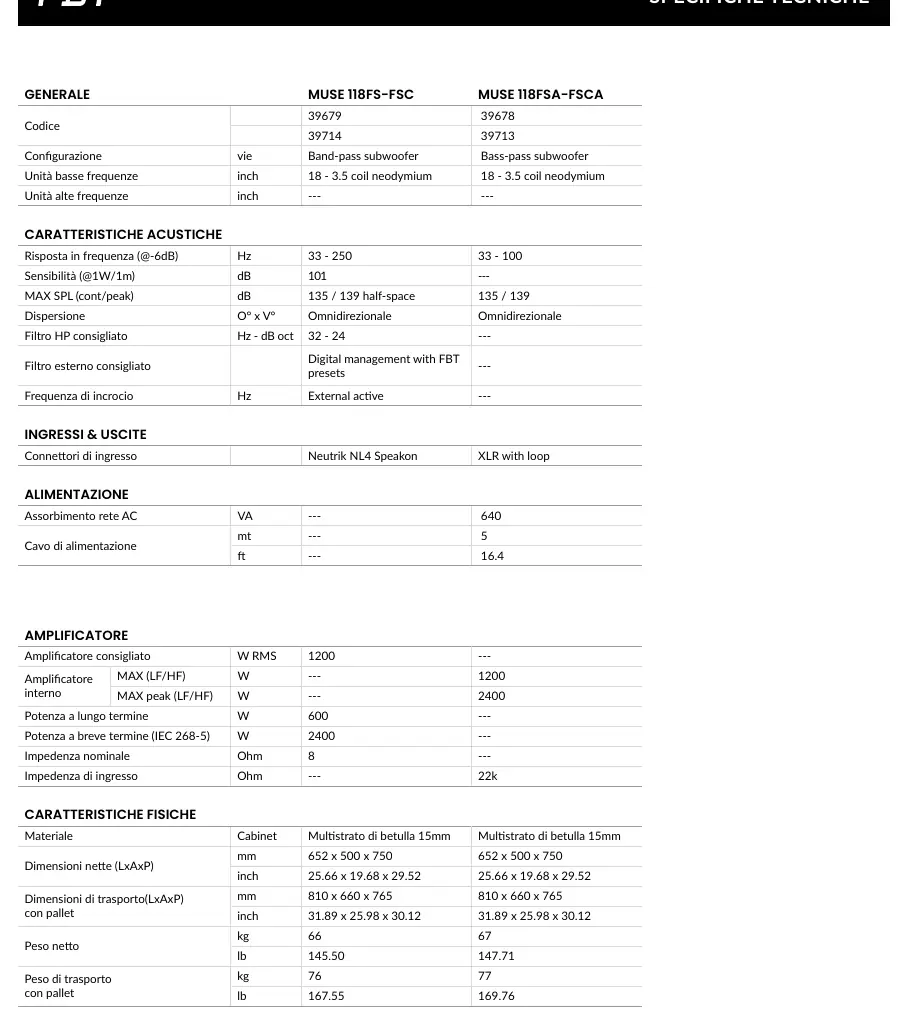

Parametry w praktyce
- SPL (cont/peak)
- Poziom ciśnienia akustycznego (ciągły/szczytowy) określający głośność urządzenia.
Ilustracje i schematy

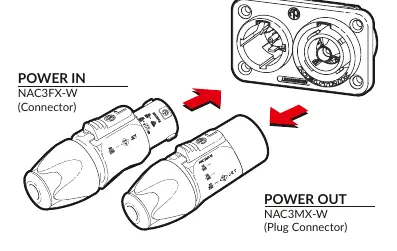

- Strona 8: Schemat podłączenia zasilania PowerCon (wejście/wyjście).
- Strona 9: Schemat okablowania złączy XLR, Speakon i Jack.

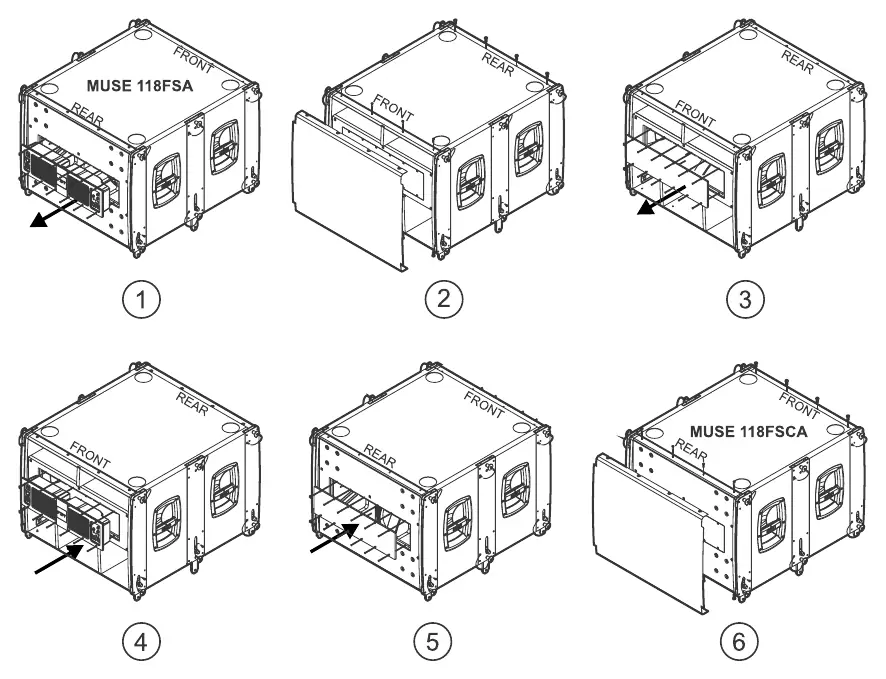

- Strona 11: Instrukcja krok po kroku odwracania modułu wzmacniacza dla konfiguracji kardioidalnej.
- Strona 15: Przykład konfiguracji kątów i połączeń w systemie podwieszanym.
Zgodność modelu
- Hardware do podwieszania jest w pełni kompatybilny z systemem MUSE 210.
- Maksymalne obciążenie dla szyny MS-F210 wynosi 610 kg.
- Waga dwóch satelitów MUSE 210LA odpowiada wadze jednego subwoofera MUSE 118FS.
