Instrukcja obsługi subwoofera FBT MUSE 118FSN
Szybki przewodnik po subwooferze FBT MUSE 118FSN. Dowiedz się, jak podłączyć, skonfigurować, zainstalować i obsługiwać system, w tym konfiguracje cardioid i sterowanie przez sieć.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

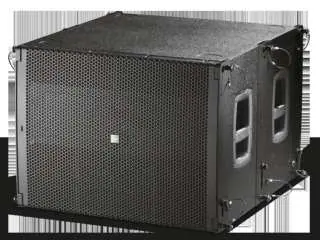

Seria FBT MUSE 118FSN to zaawansowane subwoofery typu flyable, zaprojektowane do pracy w systemach line array. Urządzenia oferują elastyczność konfiguracji (omnidirekcjonalna lub cardioid) oraz zaawansowane opcje sterowania przez sieć (modele z końcówką D/ND).
Opis urządzenia
Subwoofery serii MUSE 118FSN wykorzystują hybrydową konstrukcję band-pass, zapewniającą wysoką efektywność i rozszerzone pasmo przenoszenia. Obudowa wykonana jest z 15mm sklejki brzozowej, wyposażona w cztery aluminiowe uchwyty. Modele z serii 'D' posiadają wbudowany moduł wzmacniacza z interfejsem sieciowym TCP/IP, kompatybilnym ze standardem AES70 i Dante.
Podłączenia i konfiguracja

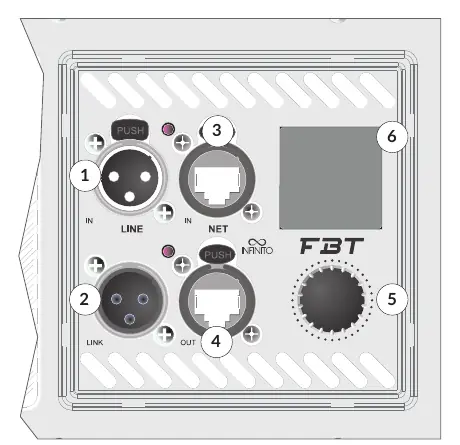

Urządzenia oferują różne opcje połączeń w zależności od modelu:
- XLR: Zbalansowane wejście i wyjście link dla sygnału analogowego (modele FSND/FSCND).
- Ethernet: Złącza EtherCon RJ45 do sterowania przez oprogramowanie INFINITO oraz przesyłu audio Dante.
- Speakon: Złącza NL4M do połączeń analogowych (modele FS/FSC).
Dostępne są trzy tryby połączeń sieciowych: gwiazda, daisy chain oraz konfiguracja mieszana. Zaleca się stosowanie kabli kategorii CAT5e lub wyższej.
Sterowanie i funkcje DSP
Zarządzanie parametrami odbywa się za pomocą wbudowanego wyświetlacza OLED i enkodera lub zdalnie przez oprogramowanie INFINITO. Kluczowe funkcje obejmują:
- CONFIG PRESET: Wybór trybu pracy (np. OMNI, CARDIOID).
- SOUND PRESET: Wybór charakterystyki częstotliwościowej.
- DELAY: Ustawienie opóźnienia sygnału.
- MEMORY: Zapisywanie i przywoływanie ustawień (snapshoty).
Instalacja i bezpieczeństwo

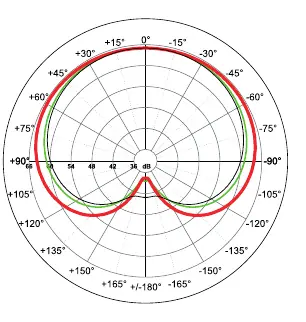

Instalacja musi być przeprowadzona przez wykwalifikowany personel. Systemy MUSE mogą być podwieszane lub ustawiane na podłożu. W przypadku konfiguracji cardioid, konieczne jest odpowiednie ustawienie fizyczne subwooferów (odwrócenie modułu wzmacniacza) oraz wybór odpowiedniego presetu w menu.
Dane techniczne
Kluczowe parametry obejmują:
- Moc wzmacniacza: 1600W RMS (modele aktywne).
- Pasmo przenoszenia: od 33Hz (@-6dB).
- Maksymalny SPL: do 140dB (peak).
- Materiał: Sklejka brzozowa.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź połączenia kablowe, ustawienia DSP oraz czy wzmacniacz jest włączony.
Błąd wentylatora (FAN ERROR)
Skontaktuj się z serwisem, jeśli wyświetlacz pokazuje błąd wentylatora.
Przegrzewanie
Upewnij się, że otwory wentylacyjne nie są zasłonięte i zapewniona jest odpowiednia cyrkulacja powietrza.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami.
- Upewnij się, że wszystkie połączenia kablowe są bezpieczne.
- Sprawdź, czy akcesoria montażowe są oryginalne i nieuszkodzone.
- Upewnij się, że konfiguracja DSP jest odpowiednia dla danego zastosowania.
Ilustracje i schematy

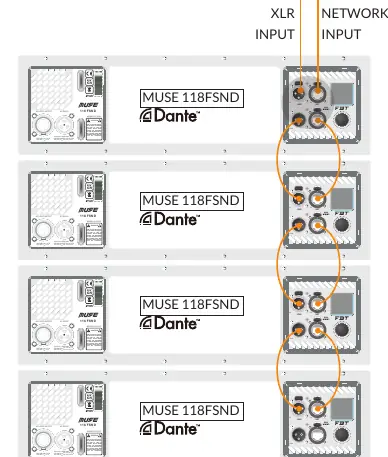

- Schematy połączeń (str. 10-11, 32-33) pokazują konfiguracje Dante i analogowe.

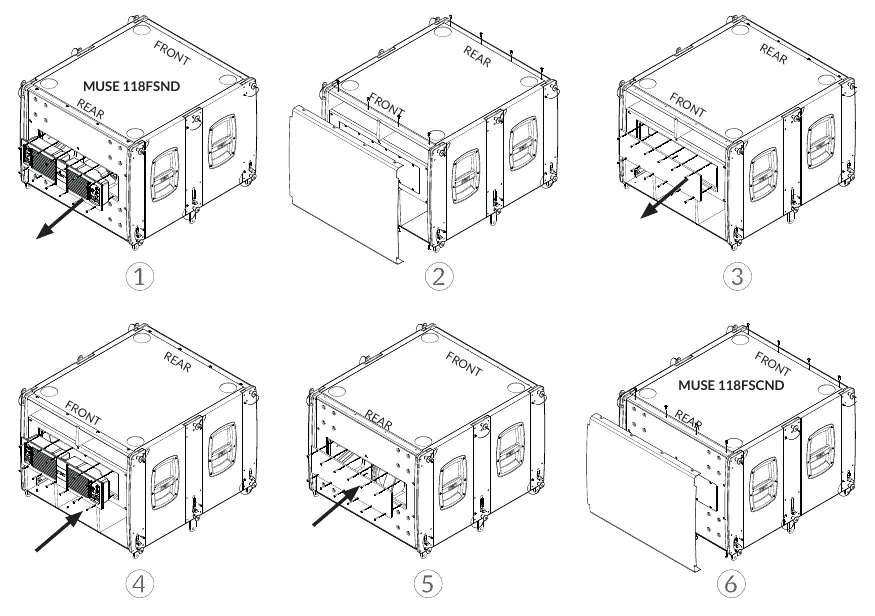

- Schemat reversibility (str. 21, 43) pokazuje jak odwrócić moduł wzmacniacza.
Zgodność modelu
- Kompatybilny z systemem line array MUSE 210.
- Wymaga oprogramowania INFINITO do zdalnego sterowania.
