Instrukcja obsługi głośników FBT Shadow 108CT, 112CT, 112HC, 114S
Szybki przewodnik po instalacji, podłączeniu i specyfikacji technicznej głośników FBT serii Shadow (108CT, 112CT, 112HC, 114S). Dowiedz się, jak bezpiecznie zamontować głośniki, podłączyć je do systemów stałonapięciowych lub...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Głośniki serii FBT Shadow są przeznaczone do użytku wewnętrznego i zewnętrznego, posiadając stopień ochrony IP55 (odporność na pył i strumienie wody). Przed instalacją należy upewnić się, że konstrukcja nośna jest w stanie utrzymać ciężar urządzenia. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami bezpieczeństwa.
Opis urządzenia
Seria Shadow charakteryzuje się obudową z polietylenu odporną na promieniowanie UV. Specjalna konstrukcja grilla składa się z trzech warstw: zewnętrznej perforowanej stali nierdzewnej, środkowej warstwy pianki oraz wewnętrznej siatki poliestrowej, co zapewnia ekstremalną odporność na wodę.
Instalacja i montaż
Głośniki należy montować wyłącznie przy użyciu oryginalnych uchwytów ściennych FBT. Użycie innych wsporników może prowadzić do niestabilności i zagrożenia. Procedura montażu:
- Wybierz odpowiednie miejsce montażu i upewnij się, że struktura jest wytrzymała.
- Przymocuj uchwyt do ściany za pomocą wszystkich otworów montażowych (A).
- Umieść głośnik między ramionami uchwytu i zabezpiecz go za pomocą dwóch śrub M10 (B).
- Ustaw głośnik w pożądanej pozycji i zablokuj go za pomocą sworzni M6 (C).
Dla zachowania stopnia ochrony IP55, kąt nachylenia głośnika musi wynosić minimum 15 stopni w dół. Zaleca się stosowanie dodatkowej linki zabezpieczającej, mocowanej do punktu kotwiczenia (D) na tylnej części obudowy.

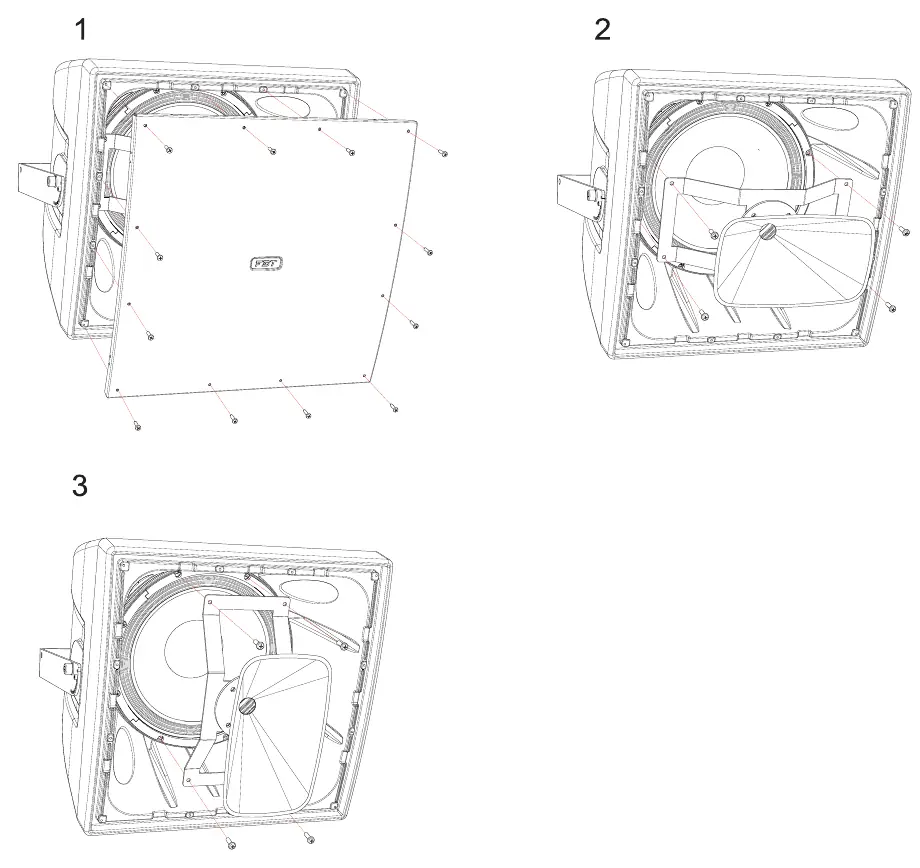

Obracanie tuby (model 112HC)
Model SHADOW 112HC wyposażony jest w obrotową tubę o asymetrycznej dyspersji, co pozwala na instalację w orientacji pionowej lub poziomej. Aby obrócić tubę, należy odkręcić przedni panel, obrócić element tuby zgodnie z instrukcją graficzną i ponownie zamontować panel.
Podłączenie głośników
Głośniki obsługują dwa tryby pracy:
- Systemy stałonapięciowe (100V/70V): Wymagają transformatora liniowego. Należy podłączyć przewód "wspólny" (czarny) do zacisku "-" wzmacniacza, a przewód mocy (niebieski lub brązowy) do zacisku "+" 100V. Nigdy nie używać przewodu czerwonego.
- Systemy stałoimpedancyjne (8 Ohm): Podłączenie bezpośrednie. Przewód czarny do "-", przewód czerwony do "+". Nie wolno podłączać wejść 8 Ohm do linii 100V.
Dane techniczne
Modele różnią się mocą i konfiguracją przetworników:
- 108CT: 8" woofer, 1" driver, 450W RMS.
- 112CT / 112HC: 12" woofer, 1" driver, 600W RMS.
- 114S: 14" woofer, 700W RMS.
Wszystkie modele posiadają impedancję nominalną 8 Ohm i stopień ochrony IP55.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź, czy głośnik nie został podłączony do niewłaściwego typu linii (np. 8 Ohm do 100V). Sprawdź poprawność fazy i połączeń kablowych.
Niestabilność montażu
Upewnij się, że użyto oryginalnego uchwytu FBT i wszystkich śrub montażowych. Sprawdź wytrzymałość ściany.
Ryzyko porażenia prądem
Nigdy nie podłączaj głośnika, gdy linia jest pod napięciem. Wyłącz wzmacniacz przed wykonaniem połączeń.
Przed użyciem
- Sprawdź, czy konstrukcja ściany utrzyma ciężar głośnika.
- Upewnij się, że używasz oryginalnego uchwytu ściennego FBT.
- Zweryfikuj zgodność impedancji wzmacniacza z głośnikiem.
- Sprawdź, czy przewody mają odpowiedni przekrój.
- Upewnij się, że głośnik jest nachylony min. 15 stopni w dół dla ochrony IP55.
Ilustracje i schematy

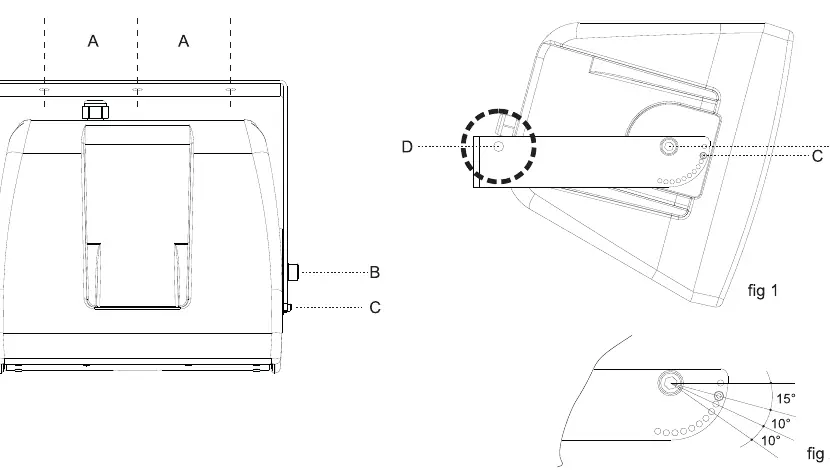

- Schemat montażu ściennego pokazuje użycie śrub M10 i sworzni M6 do regulacji kąta.

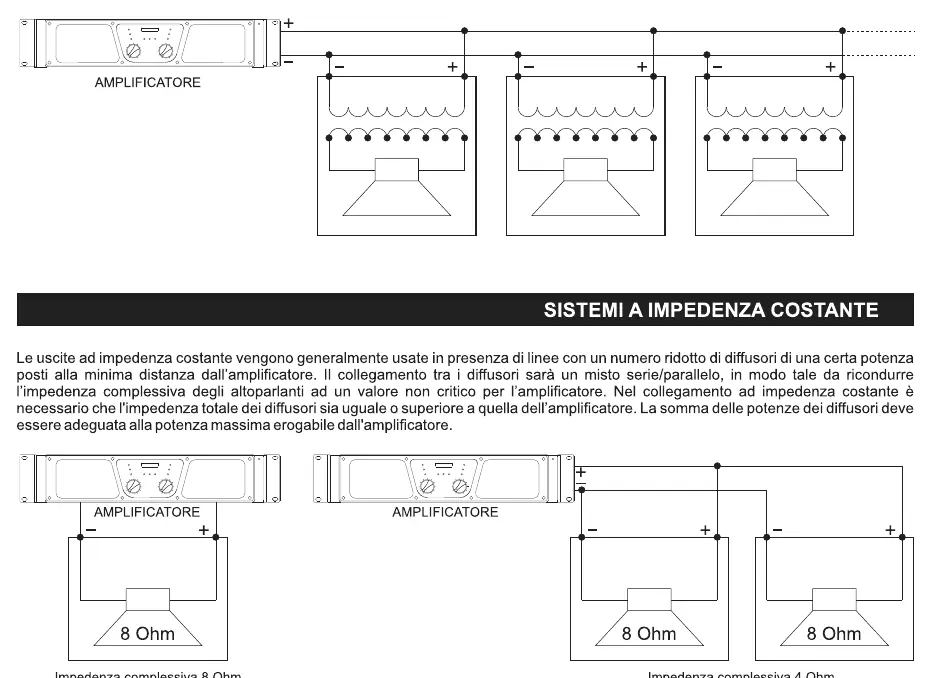

- Schemat podłączenia 100V wskazuje na użycie przewodu czarnego (wspólny) oraz niebieskiego/brązowego (moc).
- Schemat podłączenia 8 Ohm pokazuje bezpośrednie połączenie czarnego i czerwonego przewodu.
Zgodność modelu
- Używaj wyłącznie oryginalnych akcesoriów montażowych FBT.
- Nie podłączaj wejść 8 Ohm do linii 100V.
- W przypadku instalacji zewnętrznych, połączenia elektryczne muszą być wykonane w wodoszczelnych puszkach.
