Instrukcja obsługi aktywnego subwoofera FBT 1020SA

Najważniejsze informacje z instrukcji

Instrukcja dotyczy aktywnego subwoofera FBT 1020SA. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. Urządzenie musi być instalowane przez przeszkolony personel. Należy zapewnić co najmniej 11 cali (ok. 28 cm) wolnej przestrzeni wokół urządzenia, aby umożliwić prawidłową wentylację. Nie należy zakrywać otworów wentylacyjnych ani stawiać na urządzeniu źródeł otwartego ognia.

Ważne zasady użytkowania:

• Przed podłączeniem do sieci upewnij się, że wybrane napięcie (115V/230V) odpowiada lokalnej sieci.
• Zawsze włączaj najpierw źródło dźwięku, a dopiero potem subwoofer, aby uniknąć uszkodzeń sprzętu i głośnych trzasków (bump).
• W przypadku nieużywania urządzenia przez dłuższy czas lub podczas burzy, odłącz je od zasilania.

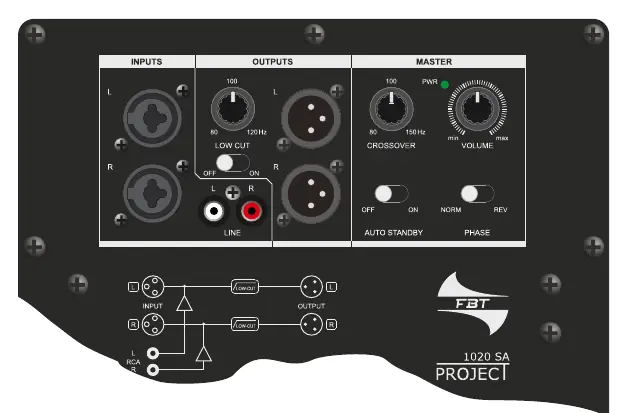

Opis panelu sterowania i funkcji

Panel tylny subwoofera zawiera sekcje wejść, wyjść oraz sekcję Master:

• Inputs: Wejścia XLR (zbalansowane) oraz RCA (niezbalansowane) do podłączenia źródeł dźwięku.
• Outputs: Wyjścia XLR do podłączenia kolejnych subwooferów lub satelitów. Przełącznik LOW CUT w pozycji ON aktywuje filtr górnoprzepustowy dla wyjść satelitarnych (regulacja 80-120Hz).
• Master: Zawiera regulację głośności (Volume), częstotliwości filtra dolnoprzepustowego (Crossover 80-150Hz), przełącznik fazy (Phase) oraz wskaźnik zasilania (PWR).
• Auto Standby: Automatycznie przełącza urządzenie w tryb niskiego poboru energii po około 7 minutach braku sygnału.

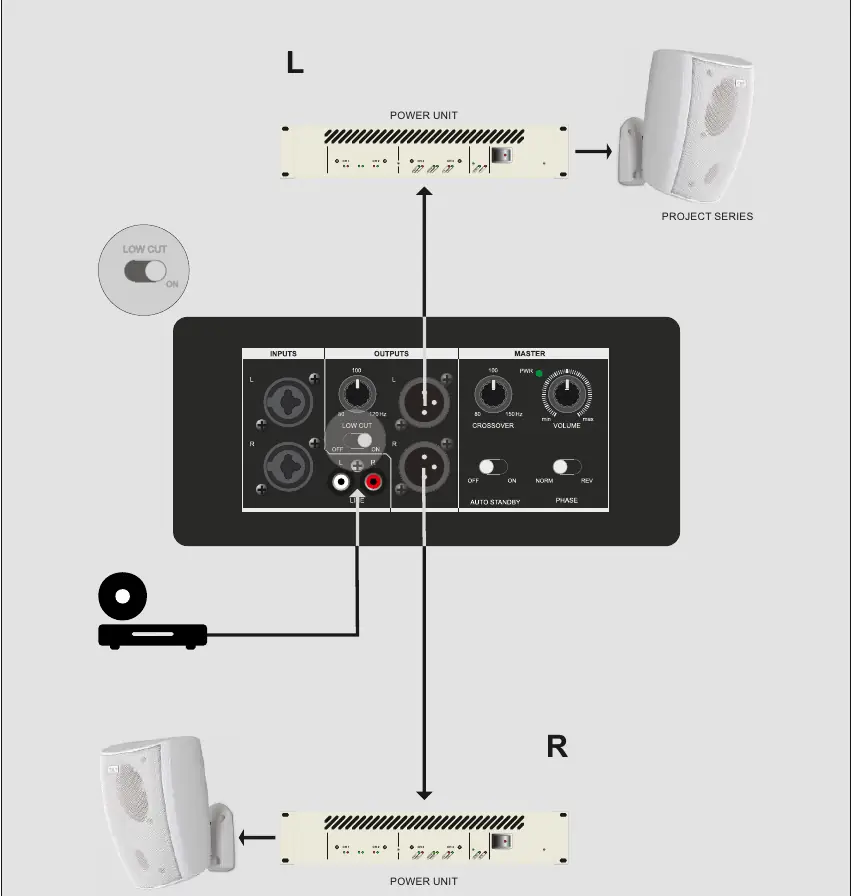

Podłączenie i konfiguracja

System oferuje elastyczne możliwości połączeń zbalansowanych i niezbalansowanych. Należy używać wyłącznie wysokiej jakości kabli. Przed podłączaniem lub odłączaniem sprzętu należy wyłączyć urządzenie lub ustawić głośność na minimum.

Dane techniczne

• Typ: 10-calowy aktywny subwoofer studyjny.
• Moc: 150W RMS.
• Pasmo przenoszenia: 40 - 150 Hz.
• Impedancja: 4 Ohm.
• Maksymalny poziom ciśnienia akustycznego (SPL): 110 dB.
• Zasilanie: 115V / 230V (przełączalne).
